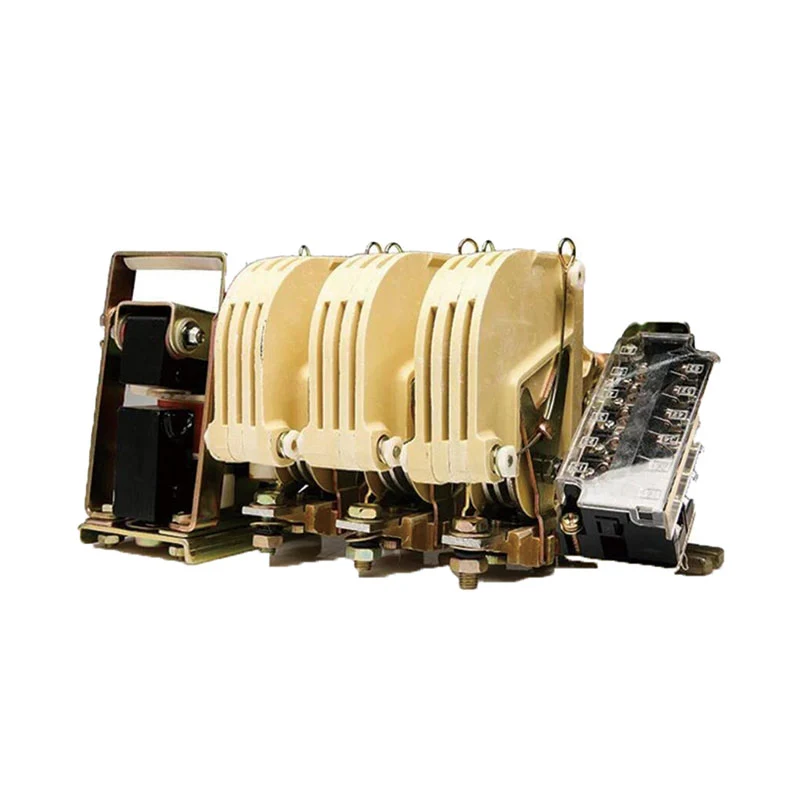

موصل التيار المتردد CJ12

يستخدم CJ12 AC Contactor بشكل رئيسي في المعدات الكهربائية للمعادن والطاقة الكهربائية والرافعة. إنها مناسبة لدائرة التيار المتردد 50/60 هرتز، والجهد حتى 380 فولت، والتيار حتى 600 أمبير لإزالة دائرة التصنيع والكسر، وبدء تشغيل التردد وإيقافه وعكس محرك التيار المتردد. تتوافق المنتجات مع IEC60947-4.

إرسال استفسار

وصف المنتج

نظرة عامة على المنتج

يتم استخدام موصل التيار المتردد CJ12 لدائرة التيار المتردد بتردد 50 هرتز، والجهد المقدر حتى 380 فولت، والتيار الذي يصل إلى 600 أمبير لأنظمة الطاقة، لإزالة دائرة التصنيع والكسر، وبدء تشغيل التردد وإيقافه وعكس محرك التيار المتردد. تستخدم بشكل رئيسي لدوائر التحكم الكهربائية للمعادن والصلب المتداول والرافعات وغيرها من المعدات الكهربائية.

يفي المقاول المثبت على السكك الحديدية Din بمعايير GB14048.4 وIEC60947-4-1.

وصف النموذج

ظروف التشغيل العادية

1. درجة الحرارة المحيطة: درجة الحرارة المحيطة ليست أعلى من +40 درجة مئوية ولا تقل عن -25 درجة مئوية (يمكن استخدامها عند +60 درجة مئوية، ولكن يجب تقليل تيار الاتصال المقنن).

2. الارتفاع: لا يزيد عن 2000 متر.

3. الرطوبة النسبية لا تزيد عن 90% (متوسط درجة الحرارة الدنيا الشهرية لا تتجاوز +25 درجة مئوية).

4. السعة أقل من 6 مم، تردد الاهتزاز ليس أكبر من 3 هرتز في المناسبات.

5. يجب ألا يتجاوز ميل سطح التثبيت إلى الوضع الرأسي أو الأمامي أو الخلفي 5 درجات.

6. درجة التلوث: 3.

7. فئة التثبيت: الفئة الثالثة. إذا تم تصنيع الكونتاكتور وفقاً للظروف الاستوائية الرطبة، فيسمح له بالعمل في الأماكن التي يوجد بها العفن والتكثيف عندما لا تزيد الرطوبة النسبية عن 95% (+35 درجة مئوية).

المعلمات التقنية الرئيسية

موصل التيار المتردد من النوع المفتوح. هيكلها هو أن النظام الكهرومغناطيسي لتخطيط مستوى الحامل يكون على اليمين، جهة الاتصال الرئيسية في المنتصف، جهة الاتصال المساعدة على اليسار، ومجهزة بتوقف قابل للدوران. الترتيب بأكمله مناسب للمراقبة والصيانة.

يتكون النظام المغناطيسي للموصل من قلب وملف حديدي متحرك ثابت على شكل حرف U. تم تجهيز النوى الحديدية المتحركة والثابتة بجهاز عازل لإطالة عمر المنتج. النظام المغناطيسي DC لـ CJ12-Z مصنوع من لوحة فولاذية سميكة، والملف مزدوج اللف ويحتل نقاط اتصال مساعدة مغلقة بشكل طبيعي.

جهة الاتصال الرئيسية للموصل هي هيكل انفجار مغناطيسي من سلسلة نقطة انقطاع واحدة ومجهز بغطاء إطفاء القوس الطولي، والذي يتميز بأداء جيد لإطفاء القوس.

جهات الاتصال المساعدة هي نوع جسر مزدوج مع غطاء واقي شفاف.

الأجزاء القابلة للتآكل للموصل سهلة التجميع والتفكيك وسهلة الصيانة والإصلاح.

نموذج	القطب	تصنيف جهد التشغيل (الخامس)	التيار الحراري التقليدي أو تصنيف التشغيل الحالي (أ)	دورات التشغيل (مرات/ساعة)	الاتصال المساعد					ملحوظة
					فئة الاستخدام	تصنيف الجهد التشغيلي	التيار الحراري التقليدي (أ)	قدرة التحكم المقدرة	مزيج
CJ12-100	2، 3، 4، 5	ايه سي 380	100	600 (ملاحظة)	ايه سي-15 دي سي-13	ايه سي 380	10	التيار المتناوب 380 فولت 1000 فولت أمبير (غير منفصل في الكهرباء) تيار مستمر 220 فولت 90 واط	5 نو + 1 نك 4 نو + 2 نك 3 نو + 3 نك	ملاحظة: عامل الحمولة هو 40%، وفئة الاستخدام هي AC-2
CJ12-150			150
CJ12-250			250
CJ12-400			400	300 (ملاحظة)		DC220
CJ12-630			630

الحياة الكهربائية والحياة الميكانيكية للموصل 3P

التصنيف الحالي (أ)	صنع وكسر			دورات التشغيل في الساعة	الحياة الكهربائية (1000 مرة)	الحياة الميكانيكية (1000 مرة)
	I	U	كوسφ±0.05
250 وما دون	2.5 جنيه	إي	0.65	600	150	3000
400 وتحت				300	100	1000

ملاحظة: مؤشر الحياة الكهربائية في الجدول هو فئة استخدام AC-2.

النطاق الكامل لعمر موصلات 2P يصل إلى مليون مرة. العمر الميكانيكي للموصل 4P/5P يصل إلى 100,000 مرة.

المخطط التفصيلي وأبعاد التثبيت

نموذج	البعد التثبيت				الأعلى. البعد المخطط التفصيلي						منطقة السلامة		C	برغي التثبيت
	B				العرض الإجمالي				E	Q	L	M
	2 ص	3P	4P	5 ص	2 ص	3P	4P	5 ص	E	Q	L	M
CJ12-100	274	330	386	442	316	372	430	486	194	195	80	50	15	م10
CJ12-150	307	370	433	496	346	409	473	537	219	207	70	40	15	م10
CJ12-250	335	405	475	545	374	445	516	586	255	230	70	80	15	م10
CJ12-400	360	440	520	600	420	500	581	663	296	274	100	80	20	م12
CJ12-630	404	500	596	692	469	566	664	760	349	334	120	100	24	م16
