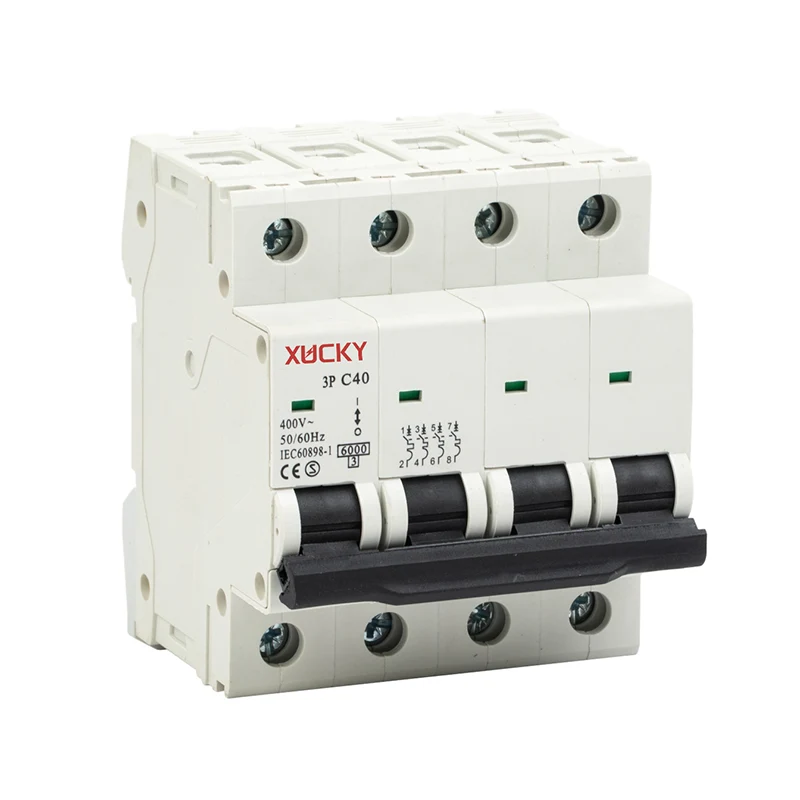

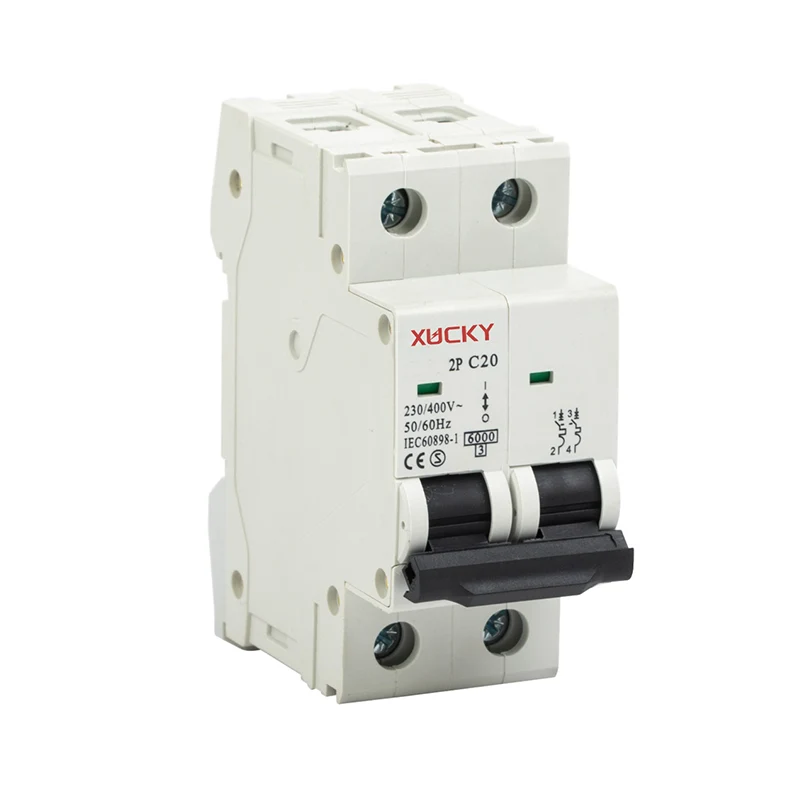

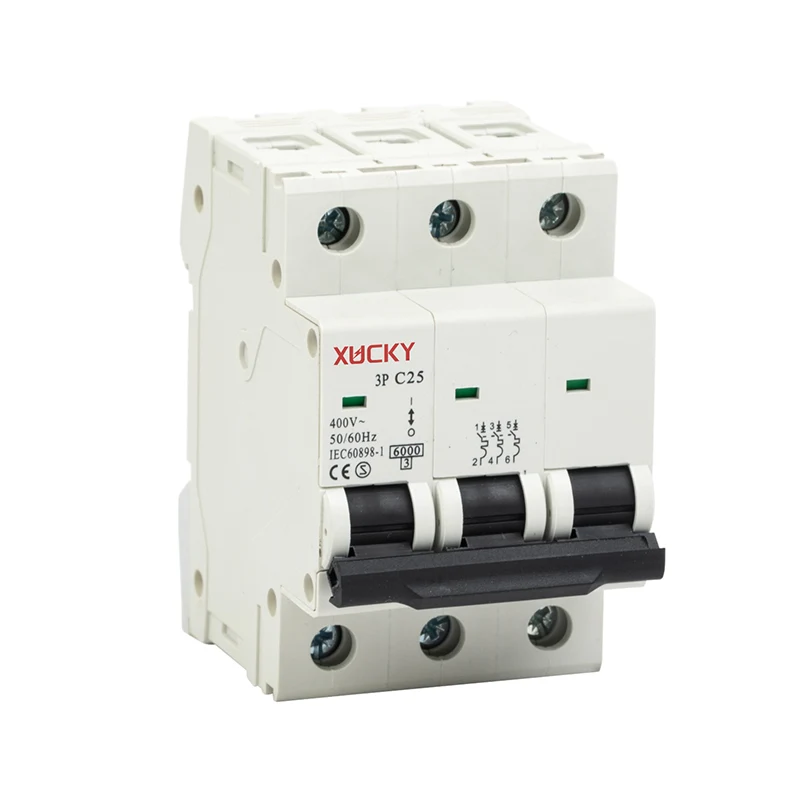

قاطع الدائرة المصغرة من سلسلة ALFHA

دعم الإنتاج الضخم المخصص يوصى باستخدام قواطع الدائرة المصغرة من سلسلة ALFHA في لوحات التوزيع الكهربائية للمباني السكنية والعامة.

- الأجهزة الكهربائية والإضاءة - مفاتيح مميزة على شكل حرف V؛

- محركات ذات تيارات تشغيل معتدلة (الضاغط، مجموعة المروحة) - مفاتيح مميزة C؛

- محركات ذات تيارات انطلاق عالية (آليات الرفع، المضخات) - مفاتيح مميزة D؛

المزايا

· نوعان من حماية ماس كهربائى.

· نطاق واسع من درجات حرارة التشغيل من -40 إلى +50 درجة مئوية.

· تحديث ذراع المشاركة الأوسع مع منطقة الاتصال المحسنة.

· تعمل الشقوق الموجودة على المشابك الطرفية على تقليل الخسائر الحرارية وتعزيز الاستقرار الميكانيكي للاتصال.

ما هو قاطع الدائرة الكهربائية المصغر؟ هل سبق لك أن تخيلت ما يحدث لأجهزتك المنزلية، والمروحة، والغسالة، والفرن، والثلاجة، وغيرها الكثير عند حدوث ماس كهربائي أو فيضان من التيار؟ تحترق هذه الأجهزة وتؤدي إلى حوادث حريق إذا لم يتم تركيب قواطع الدائرة المناسبة في الأجهزة. قاطع الدائرة المصغرة هو ملحق أمان مزود بآلية عمل كهروميكانيكية.

MCB هو مفتاح تلقائي يفتح عندما يتدفق التيار الزائد عبر الدائرة. يمكن إعادة إغلاقه دون أي استبدال يدوي. في حالة المصهر، بمجرد تشغيله، يجب استبداله أو إعادة توصيله، اعتمادًا على نوع MCB. ومن هنا يُعرف المصهر بأنه أحد أدوات الأضاحي. هذا هو السبب الرئيسي لاستخدام MCBs كبديل للمصهر في معظم الدوائر. أيضًا، عندما يكون هناك خطأ في الدائرة، يتم إيقاف تشغيل المفاتيح الموجودة في MCB تلقائيًا ويمكن اكتشاف خطأ الجهاز بسهولة.

يعد التعامل مع MCB آمنًا نسبيًا، ويستعيد العرض بسرعة. MCB - يمكن إعادة ضبط قاطع الدائرة الكهربائية المصغرة بسرعة ولا يتطلب المزيد من تكاليف الصيانة. يعمل MCB على مبدأ ثنائي المعدن الذي يحمي من التيار الزائد وتيار الدائرة القصيرة للملف اللولبي.

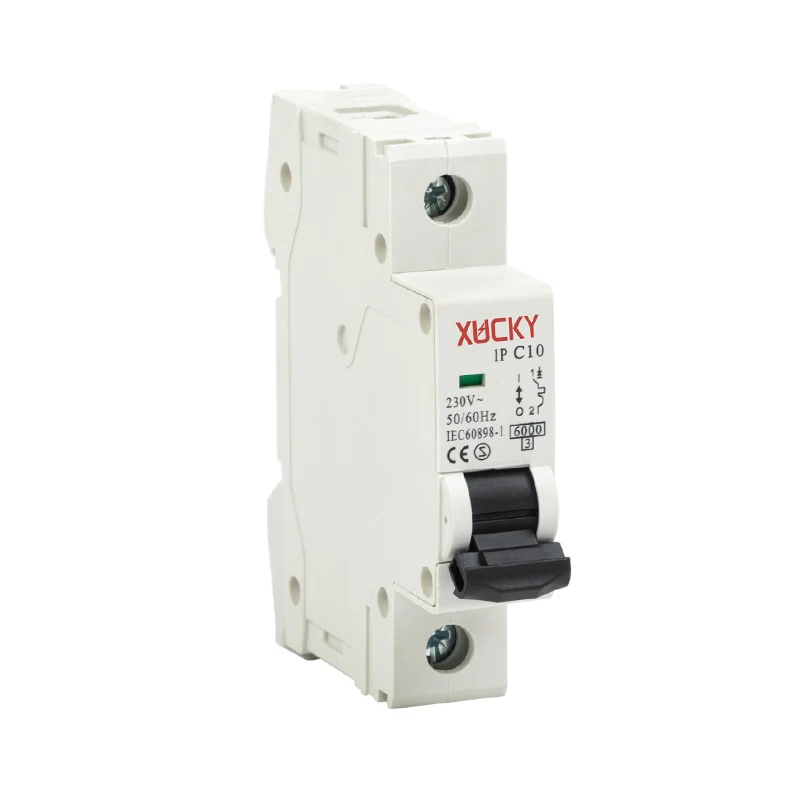

تظهر صورة MCB أدناه.

أنواع قواطع الدائرة المصغرة يحدد منحنى رحلة MCB نوع MCB الذي يجب استخدامه للأجهزة أو الأجهزة المختلفة. هناك 6 أنواع من MCB، وهي: A TypeB، TypeC، TypeD، TypeK، TypeZ TypeA، يقوم النوع MCB برحلات خارج الدائرة عندما يتجاوز التيار 2-3 أضعاف التصنيف الحالي الفعلي. النوع MCB - قاطع الدائرة المصغرة حساس للغاية للدائرة القصيرة، وبالتالي يمكننا أن نجد تطبيقه في تصنيع أشباه الموصلات.

ينطلق النوع B MCB من الدائرة عندما يتجاوز التيار 3-5 أضعاف تدفق التيار ويجد تطبيقه في حماية الكابلات.

ينتقل النوع C MCB من الدائرة عندما يتجاوز التيار 5-10 أضعاف التدفق الحالي الفعلي ويجد تطبيقه في الأجهزة المنزلية والتجارية مثل المحولات ودوائر الإضاءة الفلورية ومعدات تكنولوجيا المعلومات مثل أجهزة الكمبيوتر الشخصية والخوادم والطابعات.

يخرج النوع D MCB من الدائرة عندما يتجاوز التيار 10-20 مرة من التدفق الحالي ويوفر مقاومة عالية. يجد تطبيقه في المحركات.

يمكن لـ K Type MCB أن يتحمل ما يصل إلى 8-12 مرة من التدفق الحالي ويجد تطبيقه في أجهزة التحميل الثقيلة مثل الضواغط ومحركات اللف وآلات الأشعة السينية.
