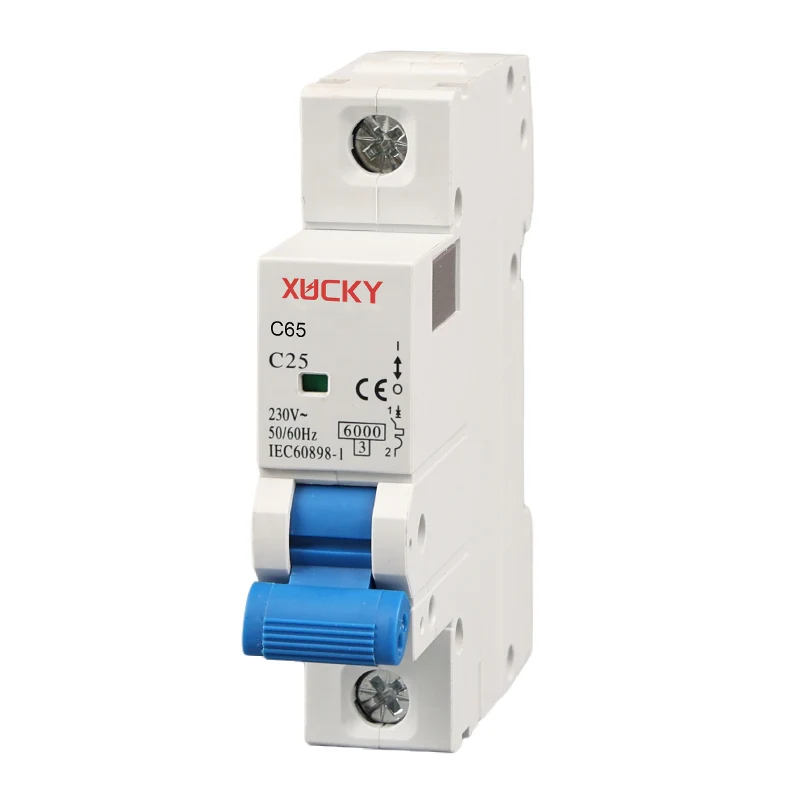

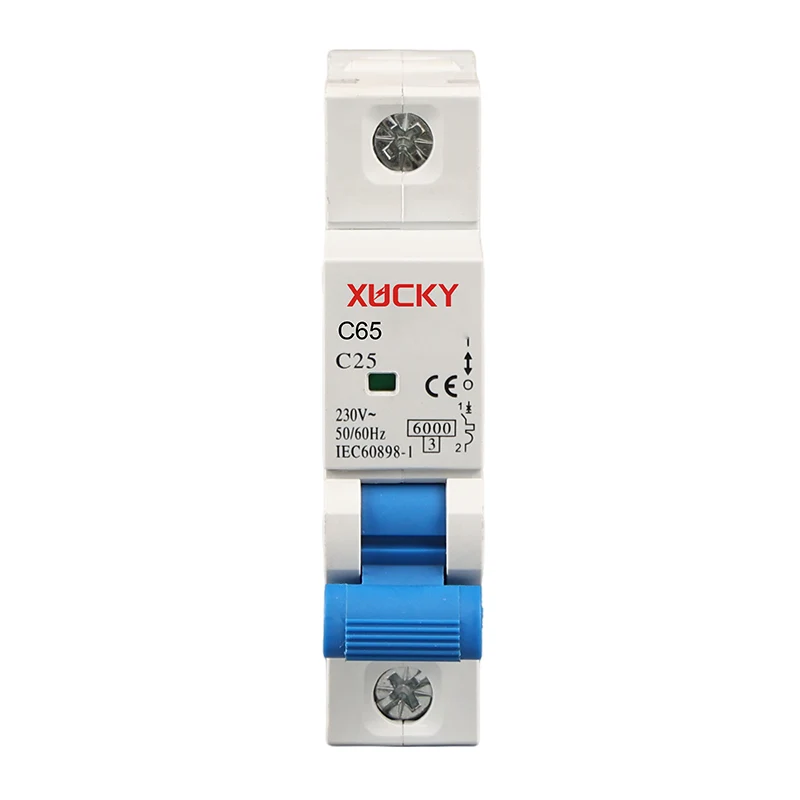

يتم استخدام قاطع الدائرة المصغرة C65 6KA (يُسمى أيضًا 6KA Electrical MCB، على غرار CHINT NB1-63) لدائرة التيار المتردد بتردد 50 هرتز، والجهد المقدر 110 فولت/230/400 فولت، والتيار المقدر 1 أمبير، 2 أمبير، 3 أمبير، 6 أمبير، 10 أمبير، 16 أمبير، 20 أمبير، 25 أمبير، 32 أمبير، 40 أمبير، 50A، 60A، 63A لحماية الحمل الزائد وقصر الدائرة، وكذلك استخدامها في الظروف العادية لتحويل الدائرة غير المتكررة، يمكن استخدامها أيضًا كمفتاح عزل لدائرة القطع لحماية الدائرة والمعدات.
تُستخدم قواطع الدائرة المصغرة 6KA (6KA المنزلية MCB) في الأماكن الصناعية والتجارية والمباني الشاهقة والمدنية وغيرها من الأماكن.
تلبية المعايير: GB10963.1، IEC60898-1.
|
التصنيف الحالي |
0.5A، 1A، 2A، 3A، 4A، 5A، 6A، 10A، 16A، 25A، 40A، 50A، 63A |
|
البولنديين |
1P.2P.3P,4P,1P+N,3P+N |
|
الجهد المقنن Ue |
230 فولت/400 فولت |
|
الجهد الكهربي لتحمل النبض المقدر (1.2/50) Uimp |
6 كيلو فولت |
|
اختبار الجهد العازل عند و Ind. التكرار . لمدة دقيقة واحدة |
6 كيلو فولت |
|
إشارة الكسر |
نافذة خضراء (غير متصلة)، نافذة حمراء (مغلقة) |
|
فئة الحماية |
IP20 |
|

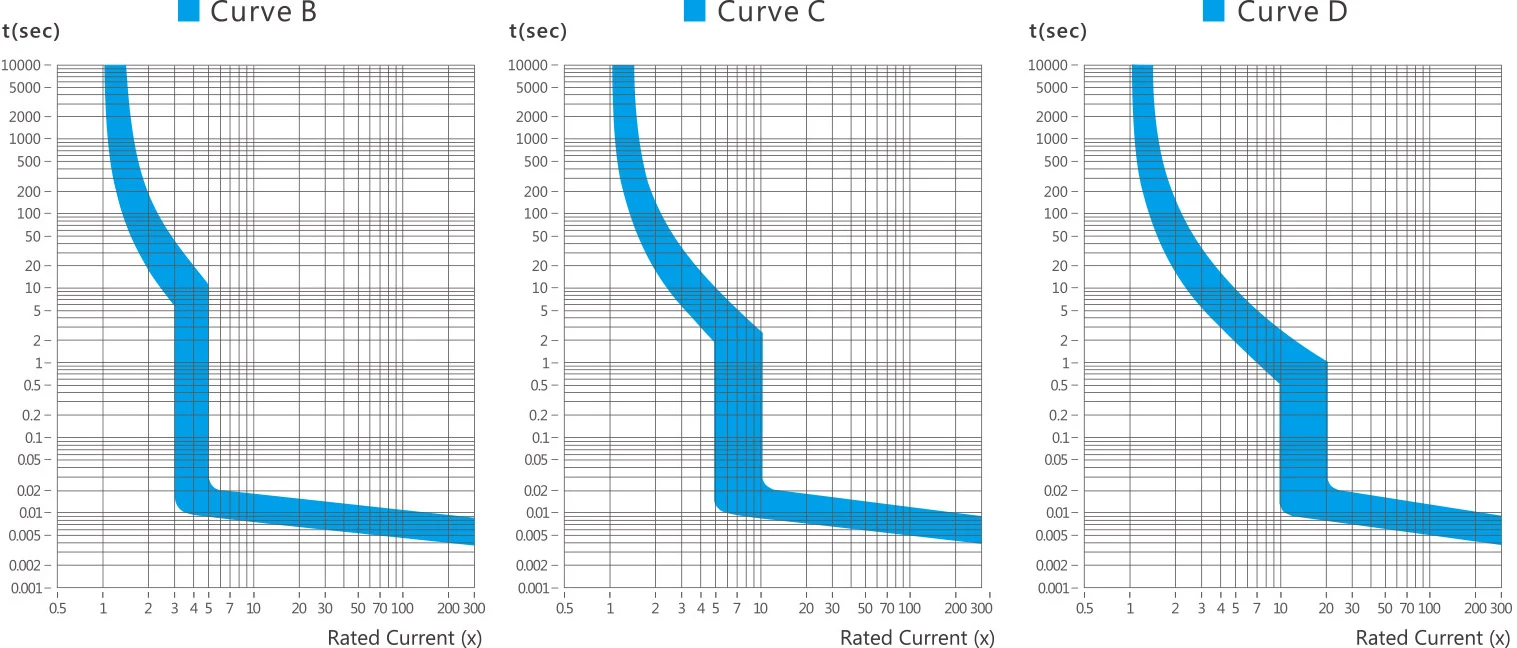

الحرارية - خاصية الإصدار المغناطيسي |
منحنى B (3-5 بوصات)، منحنى C (5-10 بوصات)، منحنى D (10-14 بوصة) |
|
الحياة الكهربائية |
2000 |
|
الحياة الميكانيكية |
10000 |
|
درجة الحرارة المرجعية لتحديد العنصر الحراري |
30 درجة مئوية |
|
درجة الحرارة المحيطة |
-5~+40 درجة مئوية |
|
نوع الاتصال الطرفي |
مسامير فيليبس |
|
كابل محول |
6-63 أمبير 1-25 مم² 16-3AWG | 80-125 أمبير 8-35 ملم² 16-2AWG |
|
تشديد عزم الدوران |
3.0 نيوتن متر |
|
الجمع مع الملحقات الاتصال المساعد |
|
|
الاتصال المساعد |
نعم |
|
اتصال التنبيه |
نعم |
|
إطلاق التحويلة |
نعم |
|
تحت الافراج عن الجهد |
نعم |
عندما لا تكون درجة الحرارة المحيطة معيارًا قدره 30 درجة، يكون عامل التصحيح المرجعي كما يلي.
|
درجة الحرارة المحيطة |
-20 درجة مئوية |
-10 درجة مئوية |
0 درجة مئوية |
10 درجة مئوية |
20 درجة مئوية |
30 درجة مئوية |
40 درجة مئوية |
50 درجة مئوية |
60 درجة مئوية |
|
معامل التصحيح الحالي |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
التصنيف الحالي |
الحد الأدنى من الأسلاك النحاسية للمحول |
|
6 أ |
1 مم² / 17AWG |
|
10 أ |
1.5 ملم² / 16AWG |
|
16 أ |
1.5 ملم² / 16AWG |
|
25 أ |
2.5 ملم² / 13AWG |
|
32 أ |
4 ملم² / 11AWG |
|
40 أ |
6 مم² / 10AWG |
|
50 أ |
10 ملم² / 7AWG |
|
63 أ |
10 ملم² / 7AWG |
يتم استخدام سكة التثبيت الفولاذية من النوع Th35-7.5 للتركيب.
