وصف المنتج

نطاق التطبيق

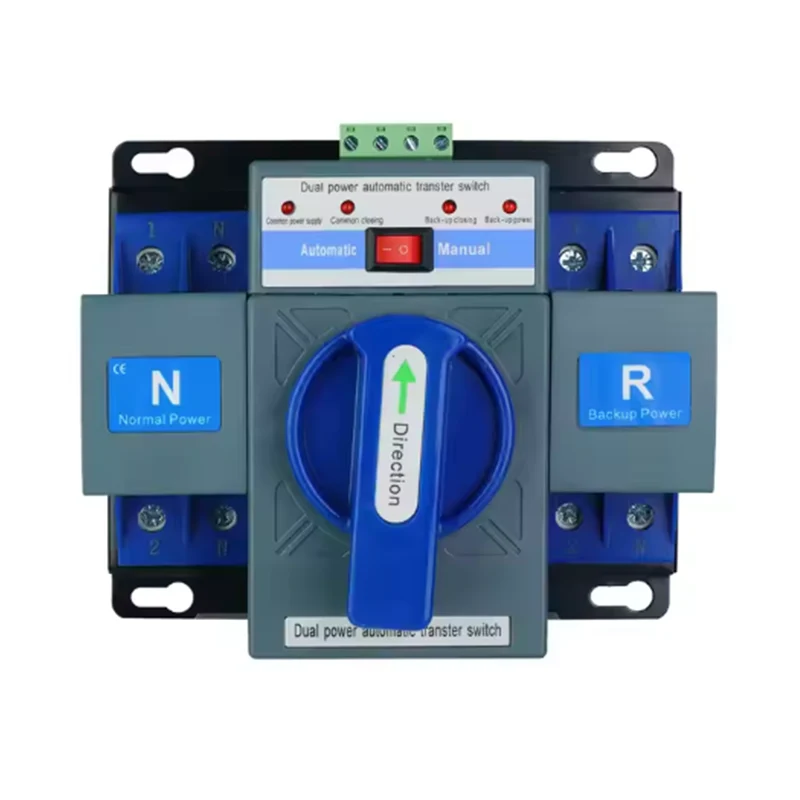

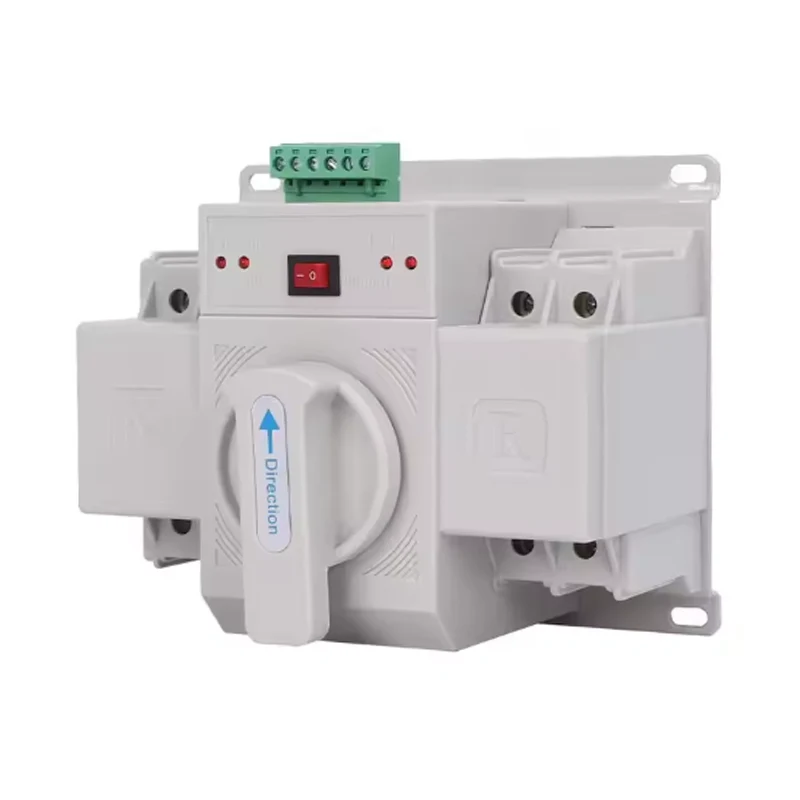

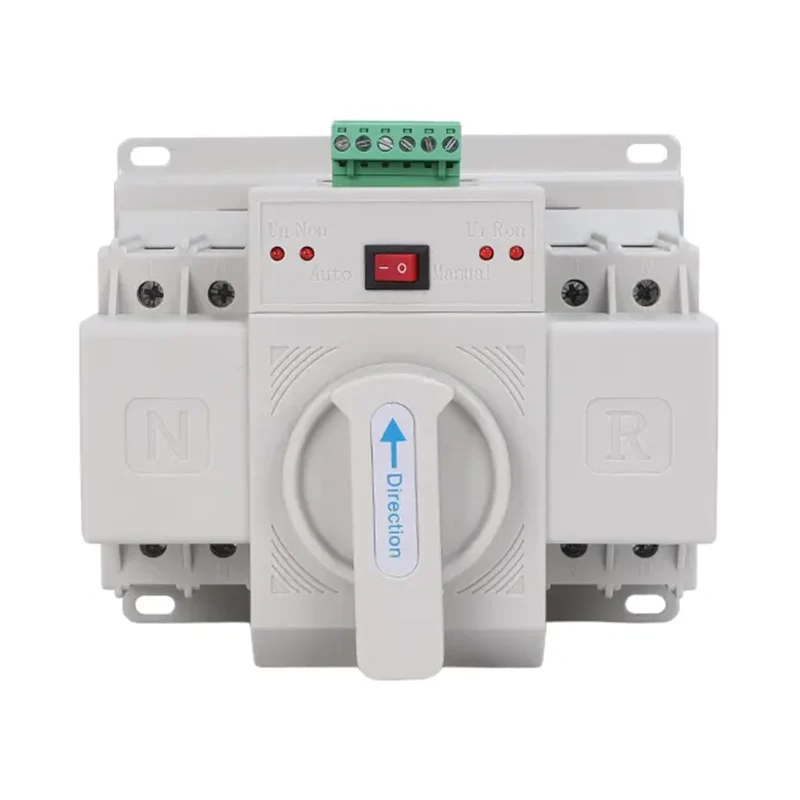

إن مفتاح النقل الأوتوماتيكي Q3 عالي الجودة XUCKY ATS (المشار إليه فيما يلي باسم ATS) مناسب لأنظمة إمداد الطاقة بتيار متردد 50 هرتز، والجهد المقدر 400 فولت، والتيار المقدر 63 أمبير وأدناه. نحن نقدم نوعين من مفاتيح الطاقة، مما يسمح لك بالاختيار بين اثنين من مصادر الطاقة بناءً على احتياجاتك. لا يتميز جهاز ATS هذا بالحماية من الحمل الزائد والدائرة القصيرة والجهد المنخفض فحسب، بل يتميز أيضًا بوظائف إشارة الحريق والكسر المزدوج وإغلاق الإخراج. إنها مناسبة بشكل خاص لخطوط الإضاءة في مباني المكاتب ومراكز التسوق والبنوك والمباني الشاهقة والمواقع الأخرى التي تتطلب الحماية من الحرائق.

التطبيقات

باعتبارها شركة مصنعة محترفة، تود شركة XUCKY أن تقدم لك جودة عالية لمفتاح النقل التلقائي Q3 ATS، وهو مناسب للصناعات التي تتطلب طاقة آمنة من الفشل، ويستخدم Q3 على نطاق واسع في:

● مراكز البيانات والخوادم لتكرار حامل الخادم.

● المعدات الطبية (مثل أجهزة التصوير بالرنين المغناطيسي) لمنع فقدان البيانات.

● أنظمة الأتمتة الصناعية في المصانع.

● الاتصالات السلكية واللاسلكية وأنظمة الطوارئ، مما يضمن الاتصال على مدار الساعة طوال أيام الأسبوع.

المعلمة الفنية

المعلمات الأساسية لـ Q3 Automatic Transfer Switch ATS راجع الجدول 1

معلمات أداء المنتج
تلبية المعايير		جيجابايت/ت 14048.11
فئة المنشطات الأمفيتامينية		فئة سي بي
استخدم الفئات		AC-33iB
تصنيف جهد التشغيل Ue		تيار متردد 230 فولت-400 فولت
تردد التشغيل المقدر		50 هرتز/60 هرتز
تصنيف التشغيل الحالي أي		6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A 63A
تبديل الجهد السيطرة		تيار متردد 230 فولت
تصنيف الجهد العزل واجهة المستخدم		AC690V
وقت عملية التحويل		≥3s (غير قابل للتعديل، تم تعديل المصنع)
حياة	الحياة الكهربائية	1500 مرة
	الحياة الميكانيكية	6000 مرة
تصنيف قدرة صنع وقت قصير Icm		7.5 كيلو أمبير
تصنيف قدرة كسر وقت قصير Icn		5 كيلو أمبير

المعلمات الأساسية لنوع المحطة الطرفية والنوع الذكي لمفتاح النقل التلقائي Q3 ATS في الجدول 2

نموذج المنتج	نوع شائع	نوع ذكي
طريقة التثبيت	نوع متكامل	نوع متكامل
طريقة التشغيل	التلقائي واليدوي	دليل تلقائي و كسر مزدوج
وظيفة الرصد	كشف فشل المرحلة	إمدادات الطاقة المشتركة ثلاث مراحل الجهد المنخفض، تفتقر إلى المرحلة والمرحلة كشف الفشل
طريقة التحويل	التغيير التلقائي و الاسترداد التلقائي	التغيير التلقائي و الاسترداد التلقائي
التحكم في وصلات الحريق	لا	مدخلات DC12-24V كسر مزدوج (وظيفة قطع النار التلقائي)
وظيفة العرض	ضوء LED	ضوء LED

أبعاد المخطط التفصيلي والتركيب

مقاس النموذج والمواصفات	أبعاد المخطط التفصيلي			أبعاد التثبيت
	L	W	H	L1	W1	د
مفتاح رباعي الأقطاب	220	132	120	200	120	5
مفتاح ثلاثي الأقطاب	180			165
