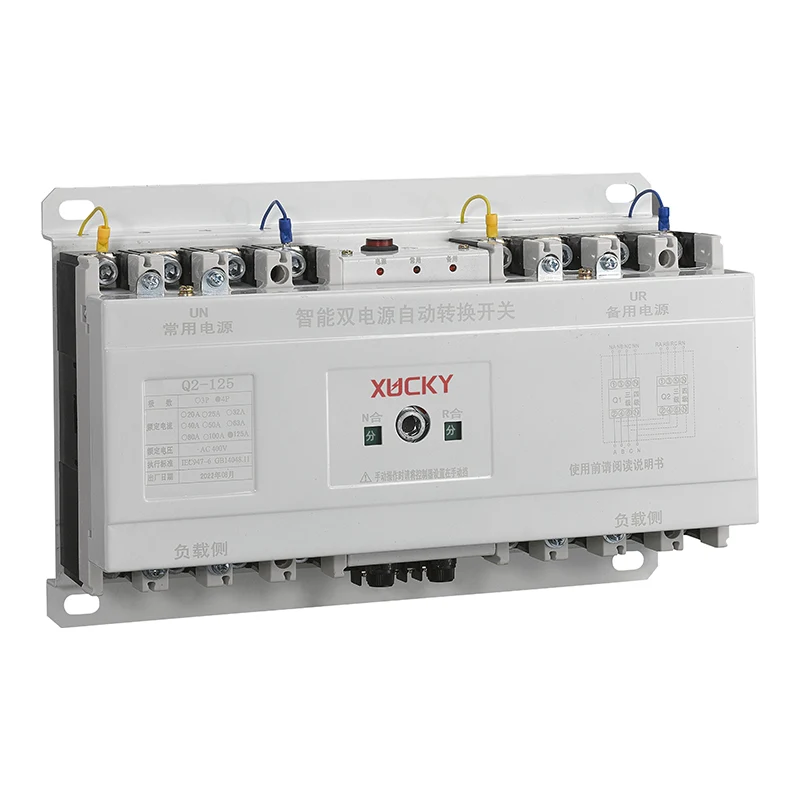

Q2 مفتاح النقل التلقائي

يتوافق مفتاح النقل المنزلي هذا مع معيار GB / T14048.11-2005 "المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - معدات تحويل النقل التلقائي". المستوى الكهربائي لهذا المنتج هو فئة CB.

النماذج والمواصفات

ظروف العمل العادية

● درجة حرارة الهواء المحيط: -5°C~+40°C، ومتوسط ​​درجة الحرارة خلال 24 ساعة أقل من +35°C؛

● الرطوبة النسبية في الغلاف الجوي لا تزيد عن 50% عند درجة حرارة الهواء المحيط +40 درجة مئوية، وهناك رطوبة نسبية أعلى في درجات الحرارة المنخفضة. متوسط ​​الحد الأقصى للرطوبة النسبية في الشهر الأكثر رطوبة هو 90%، في حين أن متوسط ​​درجة الحرارة الدنيا لهذا الشهر هو +25 درجة مئوية. مع مراعاة حدوث تكثف على سطح المنتج نتيجة تغير درجات الحرارة؛

● ارتفاع موقع التثبيت لا يزيد عن 2000 متر؛

● فئة التثبيت: IV؛

● يجب تركيب مفتاح ATS هذا في المكان دون حدوث اهتزازات أو صدمات أو تآكل شديد؛

● استخدم الفئة: أ؛

● عندما لا يمكن استيفاء الشروط المذكورة أعلاه، ينبغي حلها من قبل المستخدم والشركة المصنعة من خلال التشاور.

الهيكل الأساسي

يتكون مفتاح النقل التلقائي Q2 بشكل أساسي من قاطع دائرة تحويل الطاقة، ويحتوي عمل التبديل على ثلاثة أوضاع حالة ليختارها المستخدم: إغلاق الطاقة المشتركة (N)، الفتح المزدوج، إغلاق الطاقة الاحتياطية (R)، مفتاح نقل المنزل له حجم صغير وخفيفة الوزن وعملية مستقرة وسهلة الاستخدام وما إلى ذلك.

التثبيت والاستخدام

عند توصيل الأسلاك، يجب توصيل مصدر الطاقة المشترك N بقاطع دائرة إمداد الطاقة المشترك QN، ويجب توصيل مصدر الطاقة الاحتياطي R بقاطع دائرة إمداد الطاقة الاحتياطية QR. عندما تكون QN وQR عبارة عن قواطع دوائر بأربعة أسلاك، يكون وضع الاتصال وفقًا لمخطط الأسلاك، وتكون 1 و3 و5 من QN وQR عبارة عن أطراف مدخل ثلاثية الطور (A، B، C)، و7 هو خط الصفر (N) محطة المدخل، 8 هي محطة مخرج الخط الصفري. إذا كان قاطع الدائرة عبارة عن قاطع دائرة ثلاثي الأقطاب، فمن الضروري أن يكون خط الصفر NN لمصدر الطاقة المشترك (N) وخط الصفر NR لمصدر الطاقة الاحتياطي (R) متصلاً بمصدر الطاقة الخاص ثلاثي الأقطاب محطة خط الصفر KG. عملية محددة انظر مخطط الأسلاك. وحدة التحكم الأوتوماتيكية بمفتاح الطاقة المزدوج تأخذ خط المدخل A-phase وخط الصفر N لقاطع الدائرة QN وQR، في حالة استخدام قاطع الدائرة ثلاثي الأقطاب، يجب توصيله بخط الصفر NN وNR، وهو مخصص ثلاثي الأقطاب تقع محطة الصفر بين قاطعي دائرة، أثناء تركيب وتوصيل مفتاح الطاقة التلقائي، لا تجعل خط التحكم المحلي المتصل بطرف مدخل قاطع الدائرة منسيًا أو ينقطع أو يكون به دائرة كهربائية قصيرة.

أبعاد التثبيت

المعلمة الفنية

استخدام العملية

ما إذا كان مصدر الطاقة المشترك وجهد إمداد الطاقة الاحتياطية، كلاهما يمكن استخدام التشغيل اليدوي. عند التشغيل اليدوي، يجب وضع الزر اليدوي التلقائي في وضع التشغيل اليدوي، عند دفع المقبض في اتجاه عقارب الساعة إلى المحطة، يتم فتح قاطع دائرة إمداد الطاقة الاحتياطية QR، ويتم إغلاق قاطع دائرة الطاقة المشترك QN؛ عند دفع المقبض عكس اتجاه عقارب الساعة إلى المحطة، يتم إغلاق قاطع دائرة إمداد الطاقة الاحتياطية QR، ويتم فتح قاطع دائرة إمداد الطاقة المشترك QN.

على اللوحة، لا يمكن لمؤشر الطاقة (الأحمر)، إذا لم يكن الضوء مضاءً، للإشارة إلى فشل مصدر طاقة صندوق التحكم التلقائي، تشغيل مفتاح ATS. بعد الإصلاح إلى الوضع الطبيعي، يكون الزر اليدوي التلقائي في الوضع التلقائي، إذا كان مصدر الطاقة المشترك طبيعيًا، فسيقوم المفتاح تلقائيًا بإدخال قاطع دائرة مصدر الطاقة المشترك QN في حالة الإغلاق، ويكون مؤشر N (أصفر) قيد التشغيل على اللوحة؛ إذا لم يكن مصدر الطاقة المشترك طبيعيًا، فسيتحول مفتاح ATS تلقائيًا إلى مصدر الطاقة الاحتياطي QR لإمداد الطاقة، ويكون ضوء مؤشر R لمصدر الطاقة الاحتياطي (أخضر) قيد التشغيل.

ملاحظة: يجب أن يكون الحجم الفعلي هو السائد، والبيانات المذكورة أعلاه هي للإشارة فقط.
