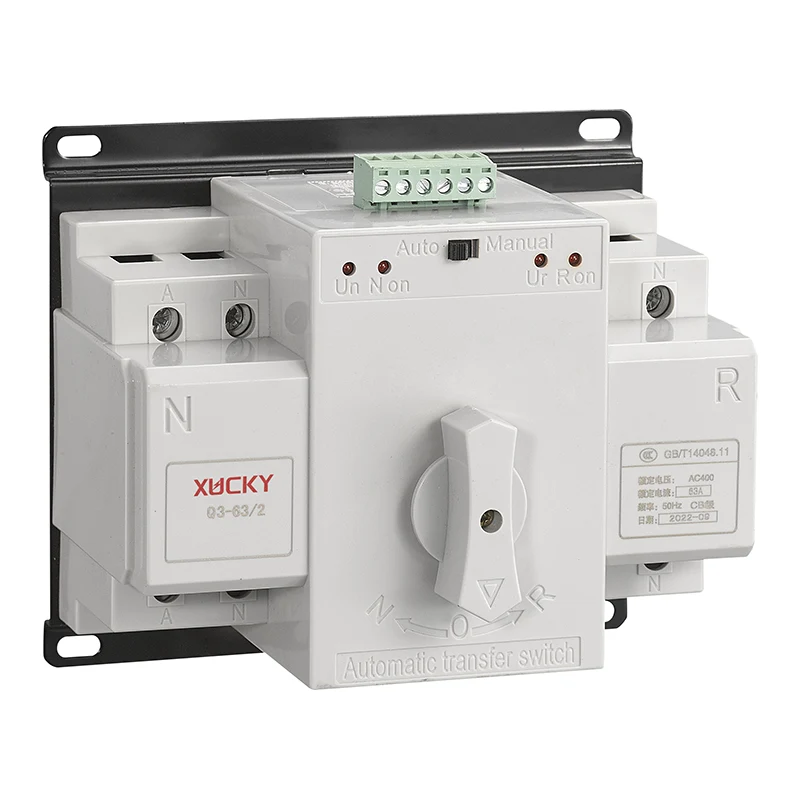

Q3 مفتاح النقل التلقائي

نطاق التطبيق

مفتاح النقل التلقائي Q3 (المشار إليه فيما يلي باسم ATS)، وهو مناسب لنظام إمداد الطاقة بتيار متردد 50 هرتز، والجهد المقدر f 400 فولت، والتيار المقدر 63 أمبير أو أقل. الاختيار والتحويل بين اثنين من مصادر الطاقة حسب الاحتياجات. تتمتع ATS بوظائف الحماية من الحمل الزائد والدوائر القصيرة والجهد المنخفض، ولكن لديها أيضًا وظائف الحريق والكسر المزدوج وإشارة إغلاق الإخراج. ينطبق بشكل خاص على خطوط الإضاءة في مباني المكاتب ومراكز التسوق والبنوك والمباني الشاهقة وغيرها من الأماكن التي تحتاج إلى حريق.

Q3 يتوافق مفتاح النقل التلقائي مع معيار GB / T14048.11.

النماذج والمواصفات

ظروف التشغيل العادية وظروف التثبيت

● يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.

● درجة حرارة الهواء المحيط

درجة حرارة الهواء المحيط لا تتجاوز الحد الأعلى وهو +40 درجة مئوية؛ متوسط ​​درجة حرارة الهواء المحيط خلال 24 ساعة لا يتجاوز +35 درجة مئوية. الحد الأدنى لدرجة حرارة الهواء المحيط لا يقل عن -5 درجة مئوية.

● الظروف الجوية

○ الرطوبة

عند درجة الحرارة القصوى +40 درجة مئوية، تكون الرطوبة النسبية للهواء أقل من 50%، وهناك رطوبة نسبية أعلى مسموح بها عند درجات حرارة منخفضة، على سبيل المثال، تصل إلى 90% عند 20 درجة مئوية. ينبغي اتخاذ تدابير خاصة للجيل الذي يتم إنتاجه أحيانًا بسبب التغيرات في الرطوبة.

○ درجة التلوث: 3

● شروط التثبيت

مثبتة في المكان دون صدمة وغزو الأمطار والثلوج؛ تتصل المحطة العلوية بجانب الطاقة، وتتصل المحطة السفلية بجانب التحميل؛ لا يزيد الميل بين المنتجات والمستوى الرأسي عن 5 درجات.

● فئة التثبيت: Ⅲ

● لا يتجاوز المجال المغناطيسي الخارجي بالقرب من موقع التثبيت 5 أضعاف المجال المغناطيسي الأرضي في أي اتجاه.

المعلمة الفنية

المعلمات الأساسية لمفتاح النقل التلقائي Q3 راجع الجدول 1

المعلمات الأساسية لنوع المحطة الطرفية والنوع الذكي لمفتاح النقل التلقائي Q3 في الجدول 2

أبعاد المخطط التفصيلي والتركيب

تثبيت

يستخدم سلك التوصيل (الكابل) الخاص بـ ATS سلكًا نحاسيًا معزولًا أحادي النواة من كلوريد البوليفينيل (PVC) أو شريطًا نحاسيًا مكافئًا، ويتم تحديد المنطقة المقطعية وفقًا للجدول 4.

مخطط الأسلاك من ATS

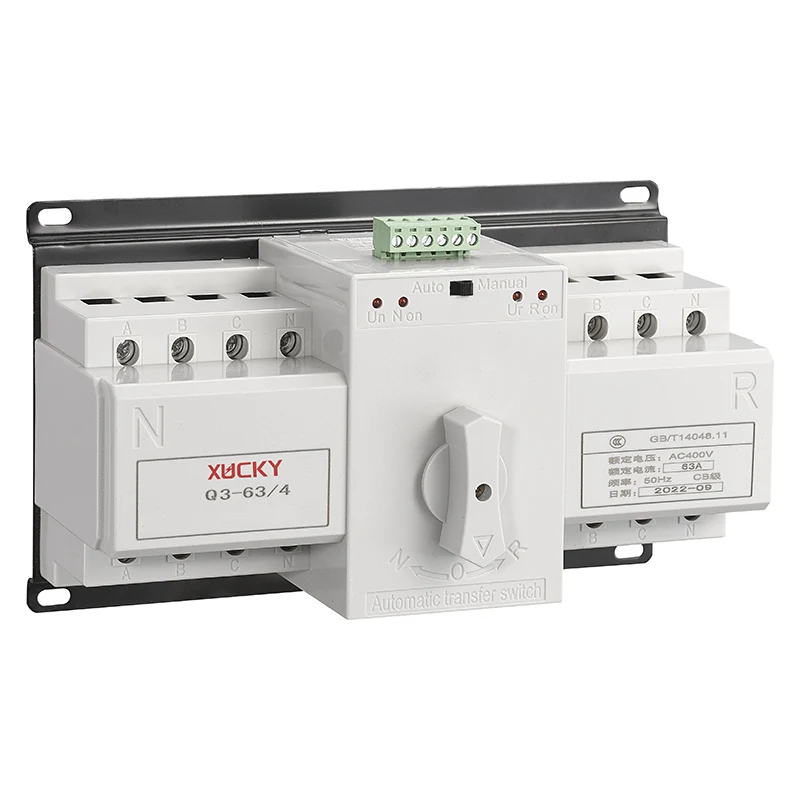

مخطط الأسلاك للمفتاح ذو الأربعة أقطاب

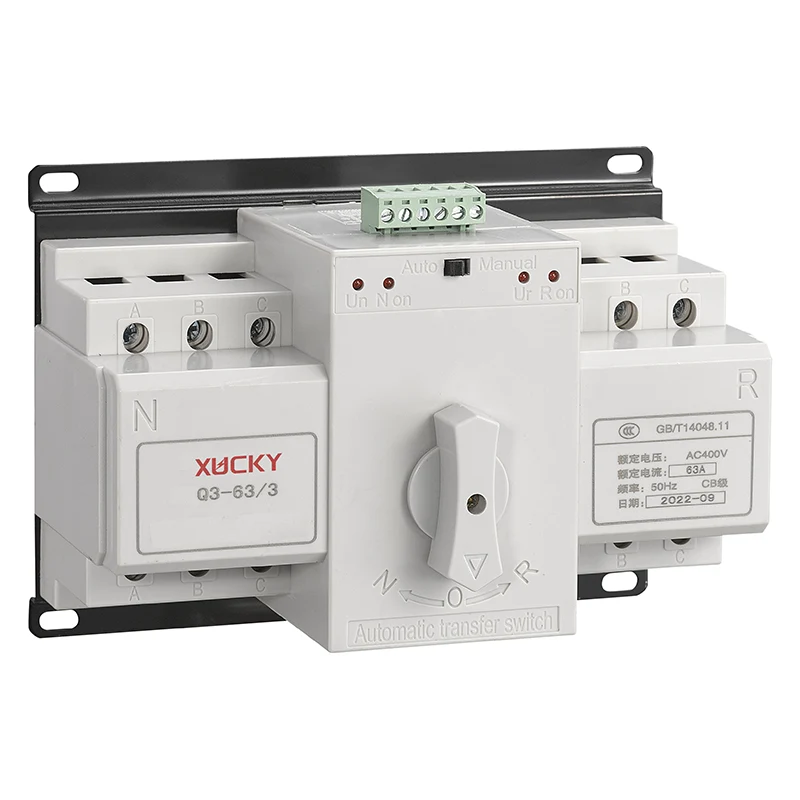

مخطط الأسلاك للمفتاح ثلاثي الأقطاب

مخطط الأسلاك لمحطات إخراج ATS

مخطط الأسلاك لمحطات الإخراج من النوع المشترك

مخطط الأسلاك لمحطات الإخراج من النوع الذكي

طلب المعلومات

يجب على المستخدمين التحديد عند الطلب:

7.1 اسم ونوع مفتاح النقل التلقائي Q3؛

7.2 التيار المقدر (A) لمفتاح النقل التلقائي Q3؛

7.3 الأقطاب (أربعة أقطاب، ATS عبارة عن نظام رباعي الأسلاك ثلاثي الطور عندما لا يشير العميل)؛

7.4 نوع وحدة التحكم لمفتاح النقل التلقائي Q3؛

7.5 الكمية.

7.6 متطلبات العملاء لقواطع الدائرة المصغرة DZ47 أو C65

على سبيل المثال: طلب مفتاح التحويل التلقائي Q3، ثلاثي الأقطاب، التيار المقدر 6A، النوع الشائع، عدد 100 وحدة. يمكن كتابتها على النحو التالي: Q3-63 / 3P 6A 50 وحدة.

اطلب مفتاح النقل التلقائي Q3، رباعي الأقطاب، تيار مقنن 63 أمبير، نوع ذكي، قواطع دوائر مصغرة تتطلب 50 نوع DZ47D. يمكن كتابتها على النحو التالي: Q3-63 / 4P 63A DZ47D 100 وحدة.
