NDM1 قاطع الدائرة المقولب

قاطع الدائرة المقولب XUCKY NDM1 (NDM1، المشار إليه فيما بعد بـ MCCB)، عبارة عن قواطع دوائر جديدة تم تصميمها وتطويرها من قبل الشركة باستخدام التكنولوجيا المتقدمة الدولية. تتميز قواطع الدائرة بالخصائص التالية: الحجم الصغير، قدرة القطع العالية، مسافة قوس قصيرة ومقاومة للاهتزاز، وهي منتجات مثالية يتم تطبيقها على الأرض أو السفن. جهد العزل المقدر لقاطع الدائرة هو 800 فولت (500 فولت لـ NDM1-63)، وهو مناسب لشبكة توزيع التيار المتردد 50 هرتز / 60 هرتز، وجهد العمل المقدر 690 فولت والتيار المقدر 1250 أمبير، لتوزيع الطاقة وحماية الدائرة والطاقة المعدات من التلف الناتج عن الحمل الزائد، وقصر الدائرة، وانخفاض الجهد وغيرها من الأخطاء. أيضًا للحماية من التحويل غير المتكرر للدوائر والبدء غير المتكرر للمحرك والحمل الزائد والدائرة القصيرة والجهد المنخفض.

إرسال استفسار

وصف المنتج

نطاق التطبيق

قاطع الدائرة الكهربائية XUCKY NDM1 (NDM1، والمشار إليه فيما يلي باسم MCCB)، عبارة عن قواطع دوائر جديدة تم تصميمها وتطويرها من قبل الشركة باستخدام التكنولوجيا المتقدمة الدولية. تتميز قواطع الدائرة بالخصائص التالية: الحجم الصغير، وقدرة القطع العالية، ومسافة القوس القصيرة، ومقاومة الاهتزاز، وهي منتجات مثالية يتم تطبيقها على الأرض أو السفن. جهد العزل المقدر لقاطع الدائرة هو 800 فولت (500 فولت لـ NDM1-63)، وهو مناسب لشبكة توزيع التيار المتردد 50 هرتز / 60 هرتز، وجهد العمل المقدر 690 فولت والتيار المقدر 1250 أمبير، لتوزيع الطاقة وحماية الدائرة والطاقة المعدات من التلف الناتج عن الحمل الزائد، وقصر الدائرة، وانخفاض الجهد وغيرها من الأخطاء. أيضًا للحماية من التحويل غير المتكرر للدوائر والبدء غير المتكرر للمحرك والحمل الزائد والدائرة القصيرة والجهد المنخفض. يمكن تركيب قاطع الدائرة NDM1 عموديًا (عموديًا) أو أفقيًا (عرضيًا).

NDM1 MCCB مناسب للعزل والرمز هو " ".

يفي قاطع الدائرة الكهربائية NDM1 بالمعيار: GB14048.2 "معدات التحكم والمفاتيح الكهربائية ذات الجهد المنخفض، الجزء 2: قواطع الدائرة."

النموذج والمعنى

ملحوظة:

ويصنف بحسب القطب أربعة أنواع:

النوع A: القطب N بدون مكونات إطلاق التيار الزائد، والقطب N متصل طوال الوقت، ولا يعمل مع الأقطاب الثلاثة الأخرى للتشغيل أو الإيقاف؛

النوع B: القطب N بدون مكونات إطلاق التيار الزائد، والقطب N يمكن أن يعمل مع ثلاثة أقطاب أخرى (تشغيل القطب N قبل إيقاف التشغيل)؛

النوع C: القطب N مثبت بمكونات تحرير التيار الزائد، والقطب N يمكن أن يعمل مع ثلاثة أقطاب أخرى (تشغيل القطب N قبل إيقاف التشغيل)؛

النوع D: القطب N مثبت بمكونات تحرير التيار الزائد، والقطب N متصل طوال الوقت، ولا يعمل مع الأقطاب الثلاثة الأخرى للتشغيل أو الإيقاف.

قاطع دائرة للتوزيع بدون كود، قاطع دائرة لحماية المحرك مع 2

لا يوجد رمز للتشغيل المباشر بالمقبض؛ P للتشغيل الكهربائي؛ Z لتدوير المقبض.

التصنيف وفقًا للتيار المقنن للإفراط في التيار:

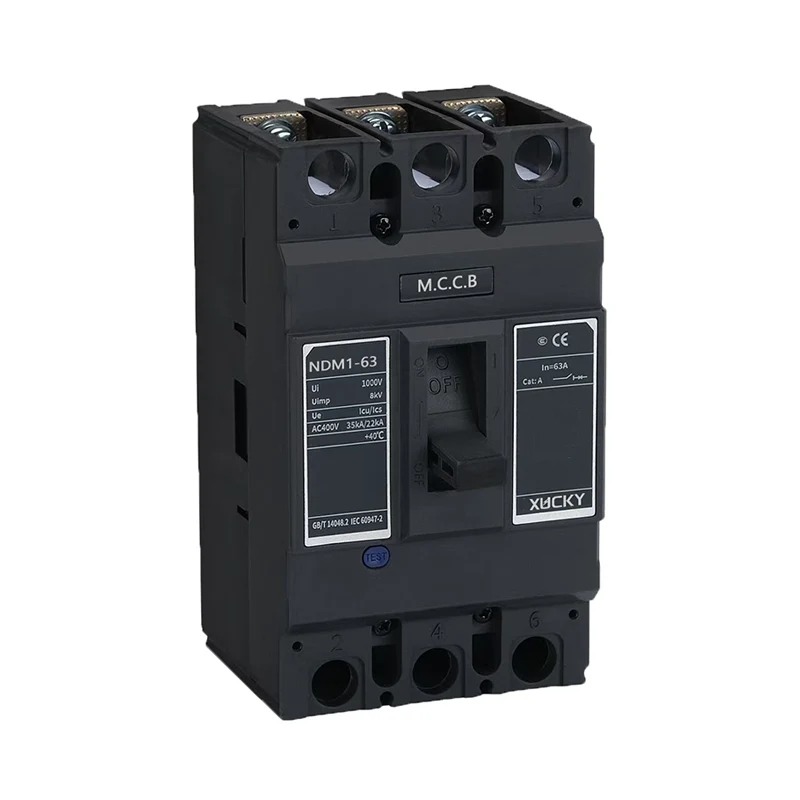

يحتوي NDM1-63 MCCB على تسعة: 6,10,16,20,25,32,40,50,63 أ؛

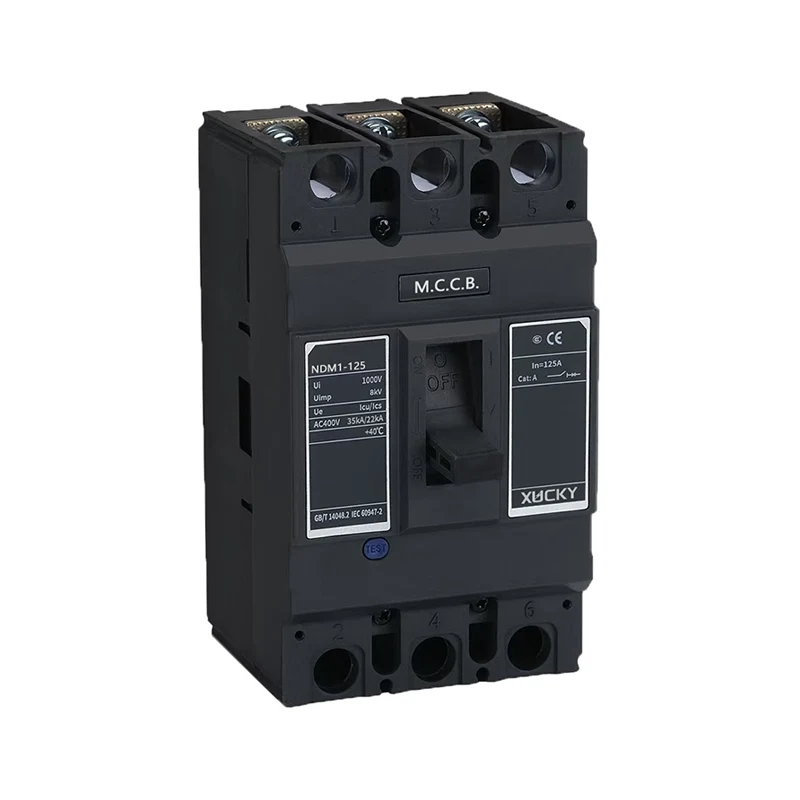

NDM1-125 MCCB يحتوي على أحد عشر: 16,20,25,32,40,50,63,80,100,125 A؛

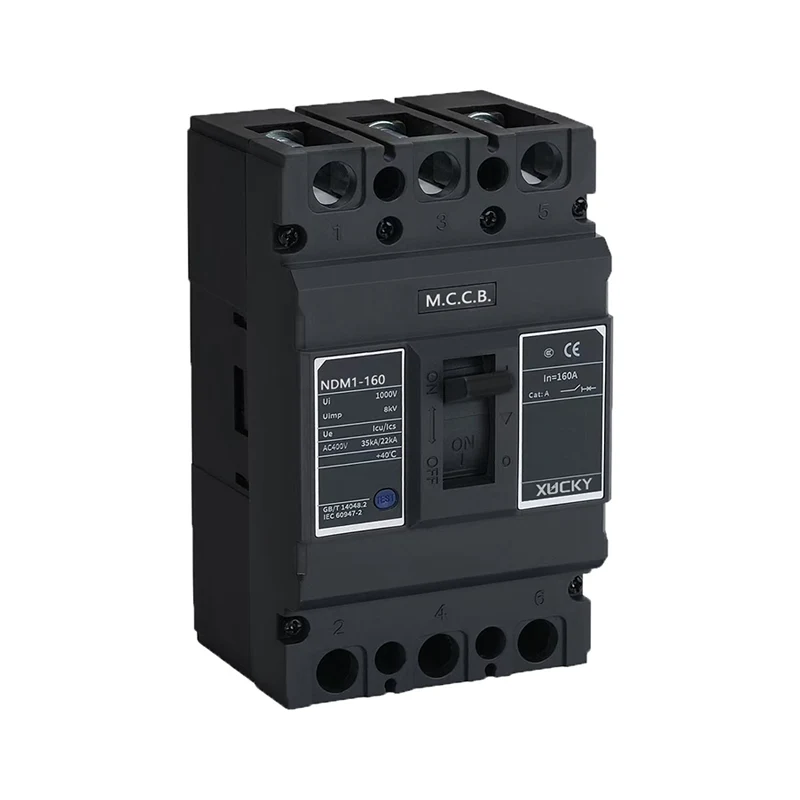

يحتوي NDM1-160 MCCB على تسعة: 32,40,50,63,80,100,125,160 أمبير؛

يحتوي NDM1-250 MCCB على سبعة: 125,140,160,180,200,225,250 أمبير؛

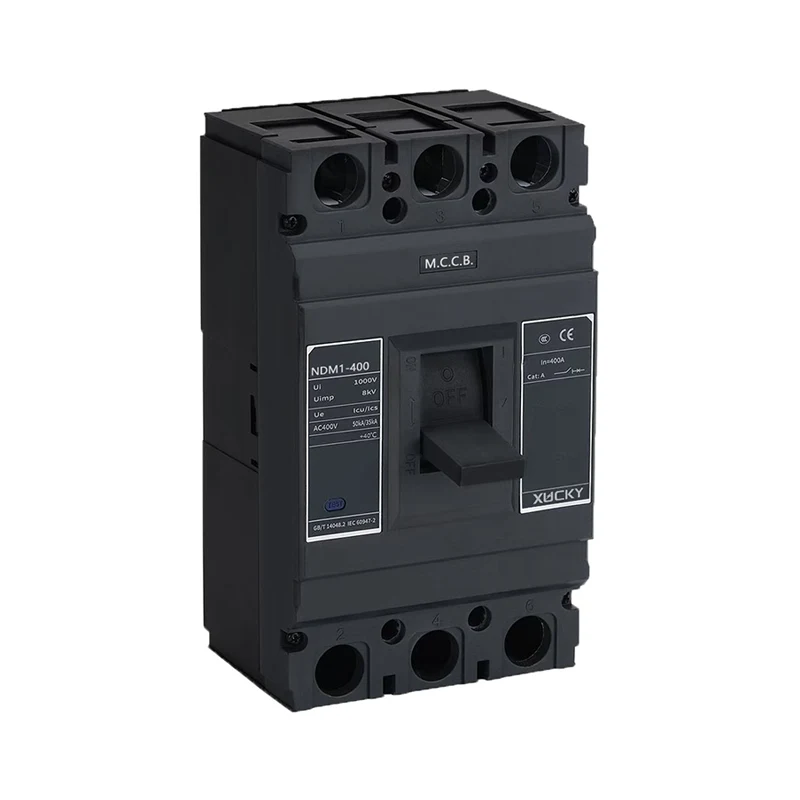

يحتوي NDM1-400 MCCB على خمسة: 225,250,315,350,400 أمبير؛

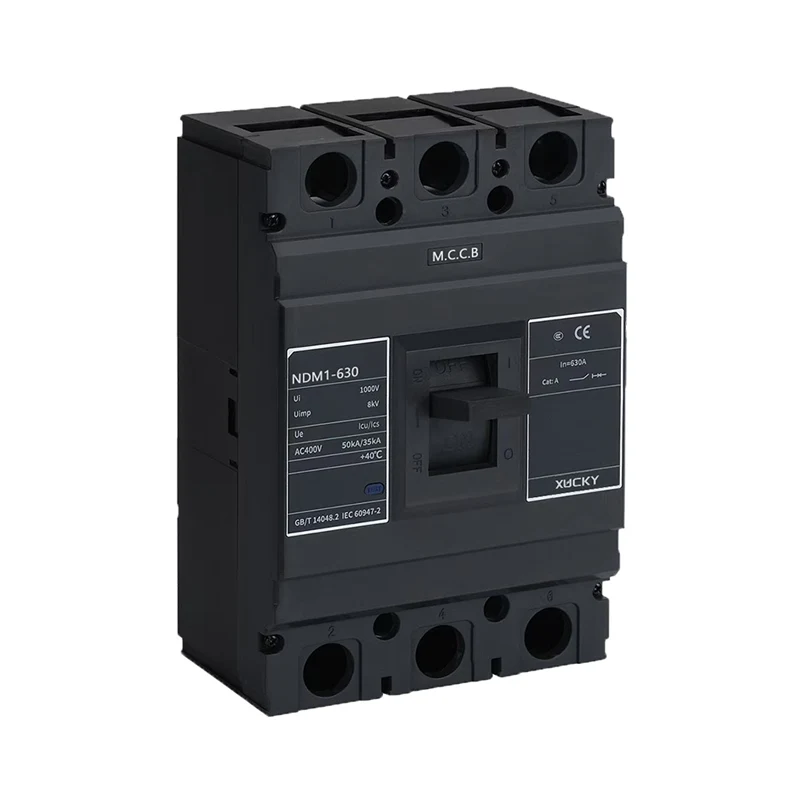

يحتوي NDM1-630 MCCB على ثلاثة: 400,500,630 أمبير؛

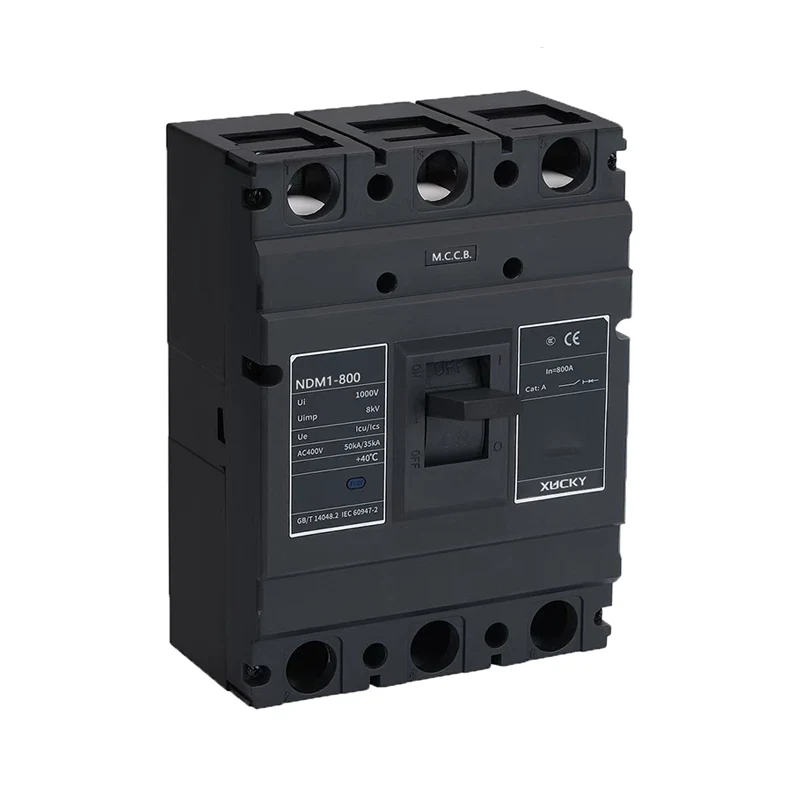

يحتوي NDM1-800 MCCB على ثلاثة: 630,700,800 أمبير؛

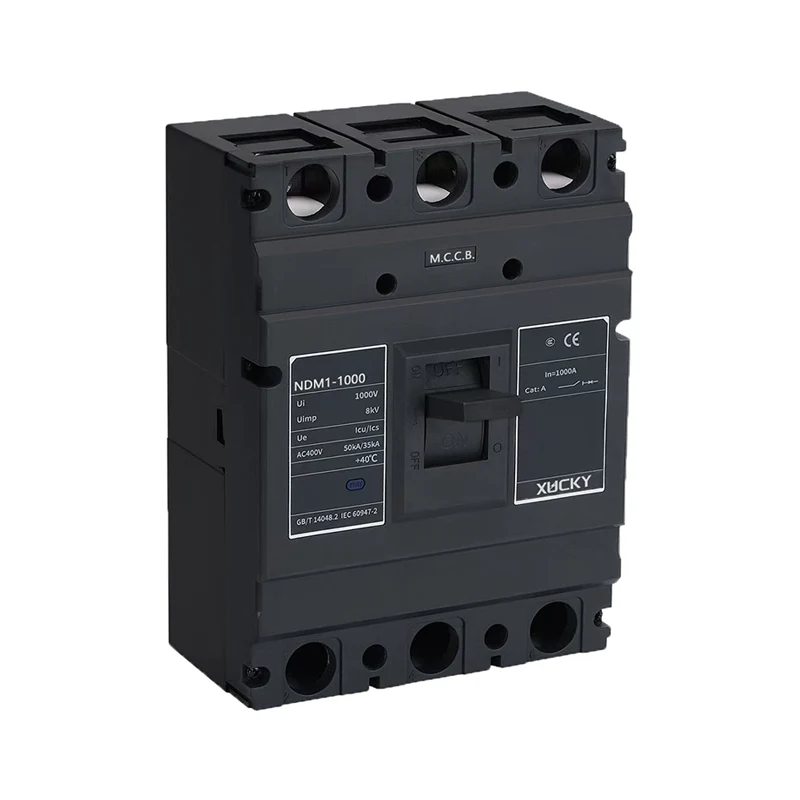

NDM1-1000 MCCB لديه اثنان: 800,1000A.

ملحوظة: 6A يحتوي فقط على النوع الكهرومغناطيسي (الفوري)، ولا يوصى بالمواصفات.

وفقًا لطريقة توصيل الأسلاك: الأسلاك أمام اللوحة، والأسلاك في الجزء الخلفي من اللوحة، ونوع إدخال اللوحة.

وفقًا لنمط إطلاق التيار الزائد: النوع الديناميكي الحراري الكهرومغناطيسي (المزدوج)، والنوع الكهرومغناطيسي (اللحظي).

وبحسب الزي فهو نوعان: مع أو بدون زي.

يشتمل الزي على الملحقات الداخلية والملحقات الخارجية: تحتوي الملحقات الداخلية على تحرير تحويلة، وتحرير الجهد المنخفض، واتصال مساعد، واتصال إنذار. الملحقات الخارجية هي آلية تشغيل المقبض الدوار، آلية التشغيل بالطاقة وما إلى ذلك.

وفقًا لقدرة الكسر: نوع الكسر القياسي L؛ M-النوع الثاني عالي الكسر؛ H-نوع الكسر العالي

ظروف التشغيل العادية

■ درجة حرارة الهواء المحيط: -5°C~+40°C، ومتوسط درجة الحرارة خلال 24 ساعة أقل من +35°C.

■ الارتفاع: لا يزيد ارتفاع موقع التثبيت عن 2000 متر.

■ الظروف الجوية: الرطوبة النسبية للهواء في أعلى درجة حرارة +40 درجة مئوية لا تزيد عن 50%؛ في درجات الحرارة المنخفضة يمكن أن يكون هناك رطوبة نسبية أعلى. الحد الأقصى لمتوسط الرطوبة النسبية هو 90%، في حين أن متوسط درجة الحرارة الدنيا الشهرية هو +25 درجة مئوية، مع الأخذ في الاعتبار تغيرات درجة الحرارة في المنتج على سطح الجل.

■ درجة التلوث: 3.

المعلمات التقنية الرئيسية

المؤشر الفني الرئيسي

1، قيمة الإعداد المميزة للعمل الفوري لقاطع الدائرة للتوزيع هي 10In±20%، NDM1-1000 هي 7In±20%؛ القيمة المحددة لخاصية العمل الفوري لقاطع الدائرة لحماية المحرك هي 12In ± 20%.

2، القيمة المقدرة لقاطع الدائرة الكهربائية في الجدول 2.

3 ، في درجة الحرارة المحيطة +40 درجة مئوية ، قاطع الدائرة لخصائص عمل إطلاق التيار الزائد للتوزيع الموضح في الجدول 3 ، قاطع الدائرة لخصائص عمل إطلاق التيار الزائد لحماية المحرك الموضحة في الجدول 4.

خصائص عمل كسر الوقت العكسي لإصدار التيار الزائد لقواطع الدائرة لتوزيع الطاقة عندما يتم تشغيل كل قطب في نفس الوقت

لا.	اختبار الحالي	أنا / في	ضبط الوقت	الحالة الأولية
1	التيار التقليدي غير المنطلق	1.05	2 ساعة (في> 63 أمبير)، 1 ساعة (في 63 أمبير)	بارد
2	التيار التقليدي غير المنطلق	1.30	2 ساعة (في> 63 أمبير)، 1 ساعة (في 63 أمبير)	مباشرة بعد الاختبار 1

قيمة إعداد خاصية العمل الفوري لقاطع الدائرة للتوزيع هي 10In±20%، وقيمة إعداد خاصية العمل الفوري لقاطع الدائرة لحماية المحرك هي 12In±20%.

خصائص عمل كسر الوقت العكسي لإصدار التيار الزائد لقواطع الدائرة لحماية المحرك عندما يتم تشغيل كل قطب في نفس الوقت

لا.	أنا / في	ضبط الوقت	الحالة الأولية	ملاحظة
1	1.0	>2h	بارد
2	1.2	≥2 ساعة	مباشرة بعد الاختبار 1
3	1.5	≥4 دقيقة	بارد	10 ≥n 225
3	1.5	≥8 دقيقة	بارد	225 < في ≥ 630
4	7.2	4s ≥T 10s	بارد	10 ≥In 225
4	7.2	6s ≥T 20s	بارد	225 < في ≥ 630

جدول عوامل ديرتينج للتغيرات في درجات الحرارة

النموذج/المعامل/درجة الحرارة	+40 درجة مئوية	+45 درجة مئوية	+50 درجة مئوية	+55 درجة مئوية	+60 درجة مئوية
NDM1-63	1	0.94	0.88	0.80	0.72
NDM1-100	1	0.95	0.89	0.84	0.76
NDM1-225	1	0.96	0.91	0.87	0.82
NDM1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
NDM1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

أبعاد المخطط التفصيلي والتثبيت

NDM1-63、 125、1 60、250 أبعاد الخطوط العريضة والتركيب للأسلاك أمام اللوحة

NDM1-400、 630、 800、 1000 الخطوط العريضة وأبعاد التثبيت للأسلاك أمام اللوحة

ملحقات قواطع الدائرة

1. الملحقات الداخلية لقواطع الدائرة الكهربائية

1.1 إطلاق التحويلة

جهد إمداد التحكم المقدر لإصدار التحويلة: AC50 هرتز، 230 فولت، 400؛ DC110V، 220 فولت، 24 فولت؛ عندما تتراوح النسبة بين 70% إلى 110%، يمكن قطع قاطع الدائرة بشكل موثوق.

عندما يكون جهد إمداد التحكم المقدر لتحرير التحويلة هو DC24V، يجب أن يفي الحد الأقصى لطول السلك النحاسي بالمتطلبات التالية

التحكم المقدر جهد الإمداد Uc(DC24V)/منطقة الموصل	1.5 ملم²	2.5 ملم²
100% يو سي 85% يو سي	150 م 100 م	250 م 160 م

إذا لم يتم استيفاء متطلبات الجدول أعلاه، فمن المستحسن تصميم دائرة التحكم في تحرير التحويلة باستخدام الشكل التالي

1.2 إطلاق الجهد المنخفض

عندما ينخفض جهد مصدر الطاقة إلى الجهد المقنن لتحرير الجهد المنخفض من 70% إلى 35% من النطاق، فإن قاطع دائرة تحرير الجهد المنخفض ينقطع بشكل موثوق؛ عندما يكون جهد الإمداد أقل من إطلاق الجهد المنخفض للجهد المقنن بنسبة 35%، يتم إغلاق إطلاق الجهد المنخفض لمنع قاطع الدائرة؛ عندما يكون جهد الإمداد أعلى من 85% من الجهد المقنن لإصدار الجهد المنخفض، فإن تحرير الجهد المنخفض يضمن إغلاق قاطع الدائرة. يتم تصنيف إصدارات الجهد المنخفض عند AC50 هرتز، 230 فولت، 400 فولت.

ملاحظة خاصة: قاطع الدائرة مع تحرير الجهد المنخفض، فقط في الجهد المنخفض مع الجهد المقنن، والذي يمكن فتحه وإغلاقه بشكل طبيعي.

1.3 إصدار مخصص للعدادات مسبقة الدفع

جهد التشغيل المقدر Ue للإصدار المخصص للعداد المدفوع مسبقًا هو AC230/50 هرتز، ويمكن أن يعمل بشكل طبيعي في نطاق (65% ~ 110%) Ue. عندما يتم قطع مفتاح Ctrl، سيؤخر قاطع الدائرة 0.5 ثانية إلى 2 ثانية ليتم فتحه. مخطط الأسلاك للإصدار المخصص للعداد المدفوع مسبقًا

1.4 القيمة المقدرة لجهات الاتصال المساعدة وجهات اتصال الإنذار في الجدول 5

تصنيف

التيار الحراري التقليدي (Ith)

التصنيف الحالي عندما

تيار متردد 400 فولت أي (AC-15)

التصنيف الحالي عندما

تيار مستمر 220 فولت أي (DC-13)

الاتصال المساعد

0.4

0.15

اتصال إنذار

0.3

0.15

أ. الاتصال المساعد

ب. اتصال إنذار

لا تعمل جهات اتصال الإنذار عندما يفتح قاطع الدائرة ويغلق بشكل طبيعي، وتتحول جهات اتصال الإنذار بين الفتح العادي والإغلاق العادي فقط بعد التعثر الحر أو التعثر في الخطأ.

2. ملحق خارجي لقواطع الدائرة

2.1 آلية تشغيل المحرك. يتم عرض القيمة المقدرة والرمز في الجدول 6.

الفئة/النموذج	NDM1-63. 125.160. 250	NDM1-400. 630.800.1000
نوع الهيكل	مغناطيس كهربائي	محرك
رمز الجهد المتردد	تيار متردد 50 هرتز، 230 فولت، 400	تيار متردد 50 هرتز، 230 فولت، 400
رمز الجهد العاصمة	تيار مستمر 110 فولت، 220 فولت	تيار مستمر 110 فولت، 220 فولت

ملحوظة: بعد تعطل قاطع الدائرة بآلية التشغيل الكهربائية، يجب أن تقوم آلية التشغيل الكهربائية بإبزيم قاطع الدائرة مرة أخرى، ثم يمكن إغلاقه.

الحروف المقابلة	اسم الوظيفة	الوظيفة المقابلة للنموذج
a	ميزات النموذج	حافظة مصبوبة NDM1 قواطع دوائر
b	إطار تصنيف الكود الحالي	63A، 125A، 160A، 250A، 400A، 630A، 800A، 1000 أ
c	كسر القدرة المميزة شفرة	كسر قياسي يكتب؛
d	رمز وضع التشغيل	لا يوجد رمز للمقبض عملية؛ ف للكهرباء عملية؛ Z لتدوير المقبض عملية
e	القطب	3-ثلاثة أقطاب؛ 4-أربعة أقطاب
f	اسم الإصدار	2 الكهرومغناطيسية يطلق؛ 3 إطلاق مزدوج
g	ملحق	00 بدون ملحقات 08 إنذار الاتصال 10 إطلاق التحويلة 20 جهة اتصال مساعدة 30 الافراج عن انخفاض الجهد 40 إطلاق التحويلة، الاتصال المساعد 50 إطلاق التحويلة، إطلاق الجهد المنخفض 60 مجموعتين من الاتصالات المساعدة 70 اتصال مساعد، إطلاق الجهد المنخفض 18 إطلاق التحويلة، اتصال الإنذار 28 جهة اتصال مساعدة، جهة اتصال للإنذار 38 الافراج عن انخفاض الجهد، والاتصال إنذار 48 إطلاق التحويلة، جهة الاتصال المساعدة، جهة اتصال الإنذار 58 إطلاق التحويلة، إطلاق الجهد المنخفض، الاتصال بالإنذار 68 مجموعتان من جهات الاتصال المساعدة، جهة اتصال الإنذار 78 جهة اتصال مساعدة، إصدار الجهد المنخفض، جهة اتصال للإنذار إصدار مخصص للعدادات مسبقة الدفع لمدة 10 سنوات 40Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال إضافية 50Y إصدار مخصص للعداد المدفوع مسبقًا، اتصال مساعد، إصدار الجهد المنخفض 18Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال للإنذار 48Y إصدار مخصص للعداد المدفوع مسبقًا، جهة اتصال مساعدة، جهة اتصال للإنذار 58Y إصدار مخصص للعداد المدفوع مسبقًا، إصدار الجهد المنخفض، اتصال التنبيه
h	طلب	لا يوجد رمز ل توزيع؛ 2 للمحرك حماية
i	المنتجات التقليدية	لا يوجد رمز. T للشفافية منتجات التغطية
j	التيار	10、16、20、25、32、63、80、100、125、160、180、200 、225、250、315、350、400、500、630、700、800、1000

مثال: NDM1-63/ 33102 63A يعني قاطع دائرة مقولب من النوع NDM1، التيار المقنن للإطار هو 63A، قدرة القطع هي النوع القياسي، تشغيل المقبض، 3 أقطاب، إطلاق مزدوج، مع تحرير Shuntrelease، لحماية المحرك، التيار المقدر هو 63A .

يجب أن يكون الاختيار والتركيب والاستخدام متوافقًا مع دليل المنتج أو المعايير الوطنية ذات الصلة.

ملحوظة: النوع N-pole لقاطع الدائرة 4P مقسم إلى نوع A، ونوع B، وهو غير محدد افتراضيًا لـ Btype.
