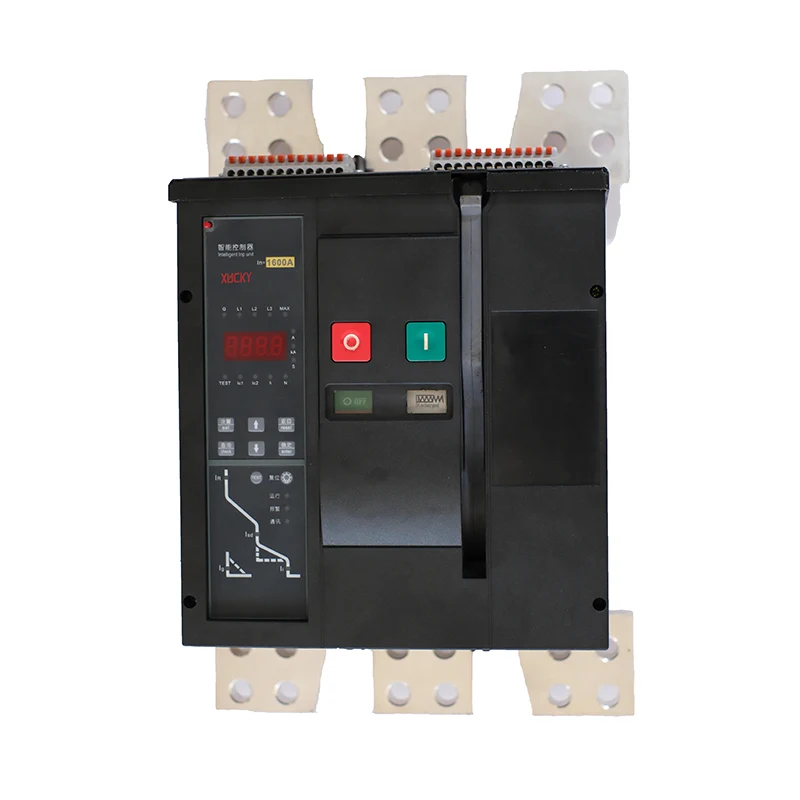

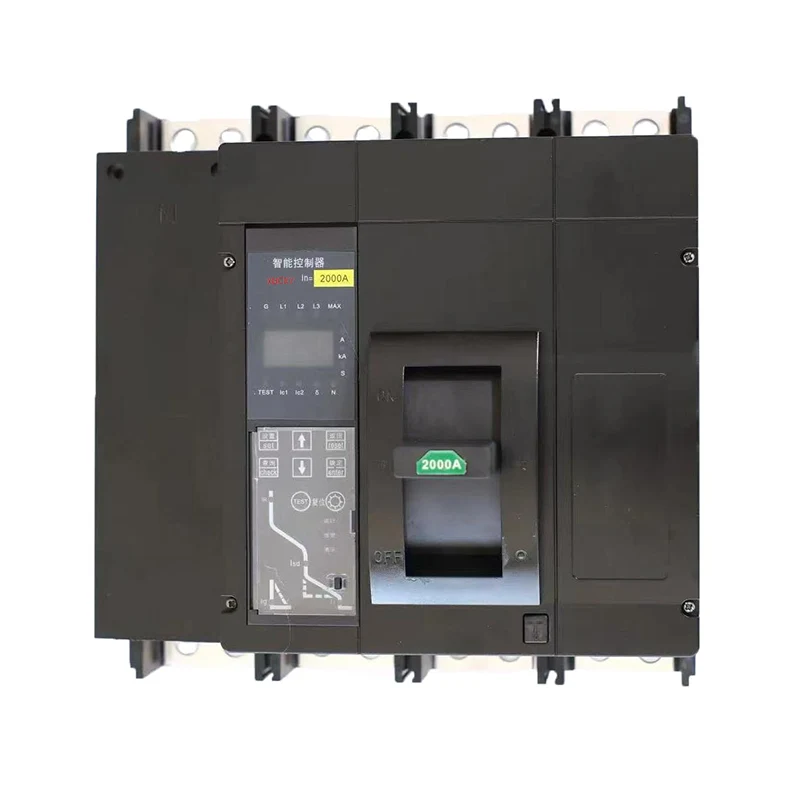

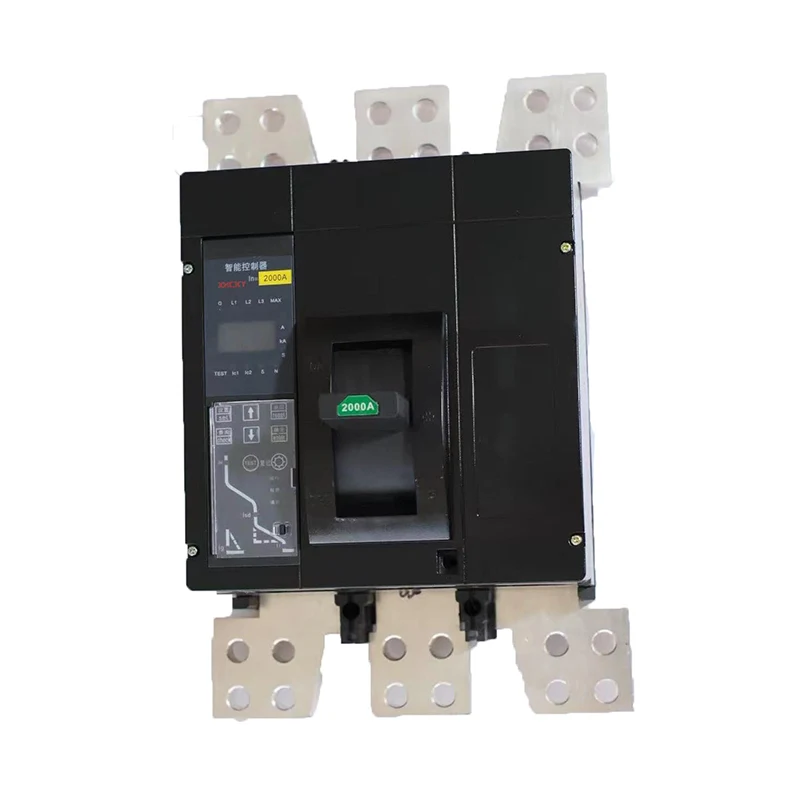

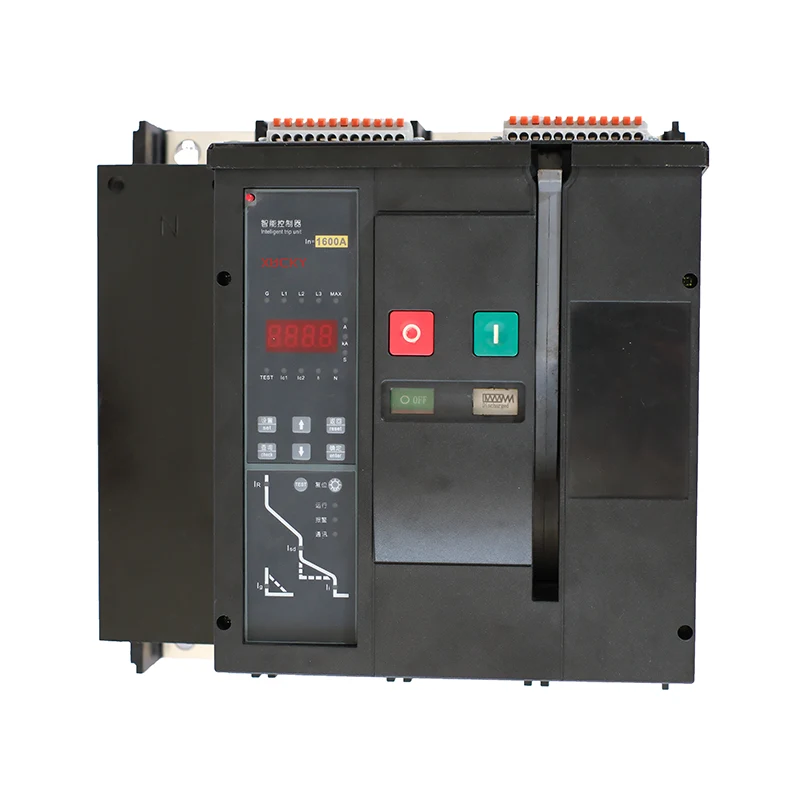

قاطع الدائرة المقولب M1-2000

نطاق التطبيق

إن قواطع الدائرة المقولبة M1-2000 الجديدة هي وحدات نمطية، ذكية، مصغرة، سهلة التركيب، تغيير المفاهيم، وحدات تحكم ذكية معيارية، مع وظائف الاتصال والقياس، آليات يدوية معيارية جديدة وآلية كهربائية معيارية جديدة، الآلية الكهربائية الأساسية هي نفسها آلية الإطار التي اجتازت مئات الآلاف من تقييمات السوق الصارمة والتطبيقات العملية. لا يحتوي نظام الاتصال على مقطع عرضي من الطرف الوارد إلى الطرف الخارج، مما يحقق كسرًا أفضل وتحمل التيار ودرجة الحرارة على المدى القصير. تتبنى غرفة إطفاء القوس شبكة سلم عالية الكثافة وتكنولوجيا التحكم في غرفة إطفاء القوس المزدوج لضمان موثوقية كسر الحالي.

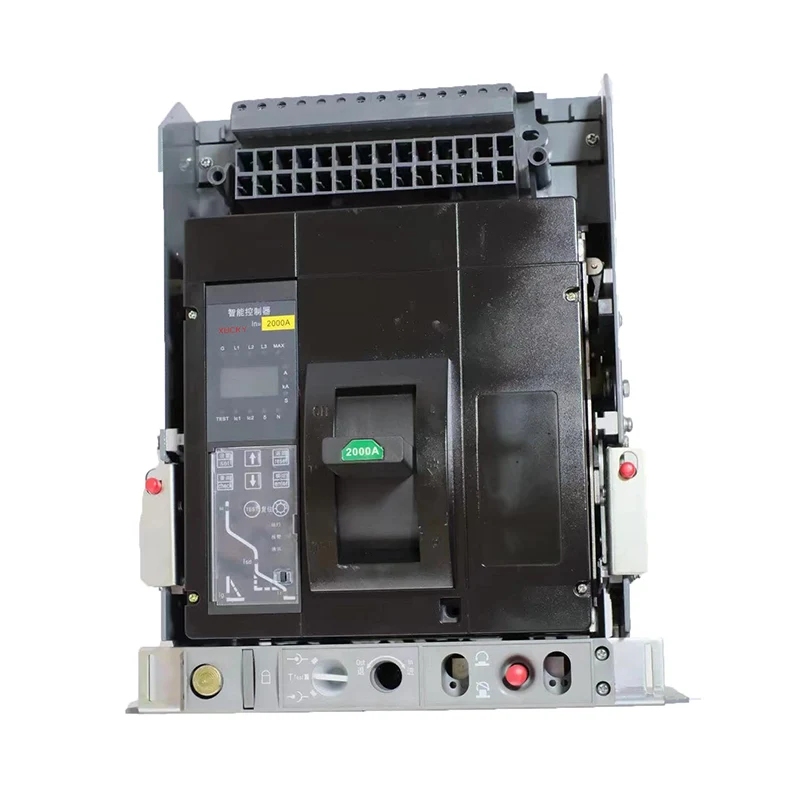

طريقة تركيب التبديل: نوع ثابت ودرج. سلسلة M1E- 2000A قاطع دائرة مقولب (يشار إليه فيما يلي باسم قاطع الدائرة)، جهد العزل المقدر هو 1000 فولت، مناسب لـ AC50 هرتز/60 هرتز، جهد العمل المقدر AC380/400/4 15 فولت، AC500V، AC660/690 فولت، AC800V، تيار العمل المقدر

دوائر 800A، 1000A، 1250A، 1600A، 2000A، تستخدم لتوزيع الطاقة الكهربائية. بالإضافة إلى تأخير التحميل الزائد الطويل مع الحد الزمني وقصر الدائرة القصيرة مع حد زمني ثابت، وتأخير ماس كهربائى مع الحد الزمني العكسي، ودائرة كهربائية قصيرة لحظية، والتأريض، والحمل الزائد والتنبيه، ووظيفة التنبيه غير رحلة، والتي يمكن أن تحمي الخط وإمدادات الطاقة بالإضافة إلى عدم تعرضها للتلف، تتمتع المعدات أيضًا بالقدرة على تغذية التيار والجهد والطاقة والطاقة الكهربائية والتردد وما إلى ذلك للمنتج إلى الكمبيوتر المضيف أو أنظمة إدارة كفاءة الطاقة الأخرى. معلومات مثل العمر الافتراضي والفتح والتشغيل حالة الإغلاق، الرقم العمليات، وما إلى ذلك يمكن استخدامها للكشف عن قواطع الدائرة ومراقبتها، وتقليل تكاليف تشغيل وصيانة شبكة الطاقة، وتوفير المعلومات للمستقبل. وتوفر أنظمة كفاءة الطاقة البيانات اللازمة.

قاطع دائرة مقولب من سلسلة M1Z- 2000 (يشار إليه فيما بعد باسم قاطع الدائرة)، جهد العزل المقدر هو 1200 فولت، مناسب للتشغيل المقدر، الجهد الكهربي DC500V (توصيل سلسلة 2P)، DC600V (توصيل سلسلة 2P)، DC750V (توصيل سلسلة 3P)، DC 1000V (اتصال سلسلة 4P)، DC1200V (4PSeries)، يستخدم لتوزيع الطاقة الكهربائية في الدوائر ذات تيارات التشغيل المقدرة 800 أمبير، 1000 أمبير، 1250 أمبير، 1500 أمبير، 1600 أمبير، و2000 أمبير. وفي الوقت نفسه، فهو يحمي الخطوط ومعدات الطاقة من الحمل الزائد ، ماس كهربائى، وانخفاض الجهد (مع الافراج عن انخفاض الجهد).

مع وظيفة العزل، الرمز المقابل لها هو:

FX-متوافق مع المعايير: IEC60947-2.

النموذج والمعنى

المعلمات التقنية الرئيسية

بيئة العمل

1) درجة حرارة الهواء المحيط: -35 درجة مئوية ~ +70 درجة مئوية (منتجات ETC: -309 درجة مئوية ~ +70 درجة مئوية)؛ متوسط ​​القيمة خلال 24 ساعة لا يتجاوز +35 درجة مئوية؛

2) بيئة التخزين: - 40 درجة مئوية إلى +75 درجة مئوية؛

3) الارتفاع: ≥2000m؛

4) الظروف الجوية: درجة حرارة الهواء المحيط +40 درجة مئوية، الرطوبة النسبية 95%؛

5) مستوى التلوث: المستوى 3؛

6) مستوى الحماية: IP20؛

7) فئة التثبيت: الدائرة الرئيسية وإصدار الجهد المنخفض: فئة التثبيت II؛ الدائرة المساعدة ودائرة التحكم؛ فئة التثبيت الثانية؛

ملحوظة: تم ضبط معلمات التعثر لقواطع الدائرة المقولبة DAM1-2000 وDAM1Z- 2000 وفقًا

إلى درجة الحرارة المحيطة +40 درجة مئوية. عندما تتراوح درجة الحرارة المحيطة بين +409 درجة مئوية و+70 درجة مئوية، يحتاج المستخدم إلى خفض مستوى التبريد حتى يتمكن من الاستخدام. للتعرف على عامل الخفض، راجع "جدول معامل التخفيض لتغير درجة حرارة المنتج".

وصف خصائص الزائد

توفر وحدة التحكم 6 صيغ منحنى التحميل الزائد الاختيارية.

تعليمات التشغيل

1. وصف المعلمات المعروضة في نافذة مقياس التيار الكهربائي

عندما يكون الضوء "%" مضاءً، فإن القيمة المعروضة هي قيمة تآكل جهة الاتصال.

عندما يكون الضوء "X 10" مضاءً، فإن القيمة الأصغر هي عدد عمليات الفتح والإغلاق لقاطع الدائرة الكهربائية.

تضيء الأضواء "δ" و"%" و"L1/L2/L3" في نفس الوقت، والقيمة المعروضة هي معدل عدم التوازن للمرحلة المقابلة.

تضيء مصابيح "If" و"A/KA" في نفس الوقت، والقيمة المعروضة هي التيار الأرضي.

تضيء مصابيح "L1/L2/L3" و"A/KA" في نفس الوقت، والقيمة المعروضة هي تيار المرحلة المقابل.

تضيء مصابيح "N" و"A/KA" في نفس الوقت، والقيمة المعروضة هي تيار المرحلة N.

يومض ضوء "A/KA" للإشارة إلى KA، ويظل مضيئًا للإشارة إلى A.

2. يتم عرض وصف المعلمة في نافذة الفولتميتر

يتم تشغيل أي من المصابيح "U1، U2، U3" و"V" في نفس الوقت، مما يشير إلى جهد الخط ثلاثي الطور على التوالي.

يتم تشغيل أي من المصابيح "U1، U2، U3" والأضواء الثلاثة "UN" و"V" في نفس الوقت، مما يشير إلى جهد الطور المقابل

يضيء ضوء "HZ" للإشارة إلى التردد. إذا لم يكن هناك جهد متصل، فإن القيمة الافتراضية هي 50 هرتز.

يشير ضوء "COS" المضاء إلى عامل الطاقة.

يشير ضوء "KW" إلى الطاقة النشطة.

يومض ضوء "KW" للإشارة إلى الشحن النشط، والوحدة كيلووات/ساعة.

3. تحديد خطأ التشخيص الذاتي

عندما يضيء المصباح "T" الموجود على لوحة التحكم، فهذا يعني وجود خطأ في التشخيص الذاتي. اضغط على مفتاح موافق لعرض رمز الخطأ.

إذا تمت إزالة الخطأ، فاضغط على مفتاح العودة لمسح ضوء خطأ التشخيص الذاتي "T" والعودة إلى الحالة الطبيعية؛ إذا كانت هناك أخطاء تشخيصية متعددة، فاضغط على المفتاحين ▲ و▼ للتنقل عبر رموز الخطأ. رمز الخطأ على النحو التالي:

كما هو موضح على لوحة التحكم، تتمتع وحدة التحكم بالحالات المختلفة التالية أثناء التشغيل؛

1. حالة الإعداد: يكون ضوء "الإعداد" قيد التشغيل دائمًا، ويمكن عرض أو تعديل قيم الإعداد لخصائص الحماية المختلفة.

2. حالة الاستعلام: ضوء "الاستعلام" مضاء دائمًا، ويمكن عرض معلومات الخطأ التاريخية.

3. حالة الاختبار: ضوء "الاختبار" مضاء دائمًا، ويمكن إجراء اختبار الرحلة.

4. حالة الخطأ: ضوء "الخطأ" مضاء دائمًا، مما يشير إلى نوع الخطأ، ويتم عرض تيار الخطأ والوقت في حلقة.

5. حالة الإنذار: يومض ضوء "الإنذار" للإشارة إلى أنه في طور تأخير الخطأ.

6. حالة التخزين: يومض ضوء "التخزين" مرة واحدة، للإشارة إلى حدوث تغيير في البيانات.

7. حالة التشخيص الذاتي: ضوء "T" قيد التشغيل، مما يشير إلى أن وحدة التحكم بها خطأ في التشخيص الذاتي.

8. حالة الاتصال: نوع H فقط هو الذي يمتلكه. تومض أضواء "Tx, TR" للإشارة إلى وجود نقل للبيانات.

تحديد القيمة

يمكن أن يؤدي تشغيل الوظيفة، ▲، ▼، OK، Return، والمفاتيح الأخرى الموجودة على لوحة التحكم إلى تحقيق وظائف الإعداد والاستعلام والاختبار. اضغط على مفتاح الوظيفة للتنقل بين الحالات الثلاث: الإعداد والاستعلام والاختبار؛ اضغط على المفتاحين ▲ و▼ لتحديد العناصر الوظيفية أو زيادة قيم المعلمات أو تقليلها؛ اضغط على مفتاح موافق لإدخال حالة الوظيفة أو تخزين البيانات التي تم تغييرها؛ اضغط على مفتاح العودة للعودة إلى الصفحة السابقة. عملية المستوى 1. يجب أن تضمن إعدادات إعدادات خصائص الحماية المختلفة I.>I.>lg. ومن المستحسن أن يكون lLc1> ILc2. خطوات العملية هي كما يلي:

الخطوة 1: اضغط على مفتاح الوظيفة حتى يومض ضوء "الإعدادات"، ثم اضغط على مفتاح موافق مرة أخرى. في هذا الوقت، لا يزال ضوء "الإعدادات" يومض، ويضيء ضوء فئة حماية معينة، مما يشير إلى أنه دخل في حالة إعداد قيمة الإعداد.

الخطوة 2: اضغط على المفتاحين ▲ و▼ للتنقل عبر بيانات الإعداد الأصلية لقيم الإعداد المختلفة. إذا كنت تريد تعديل قيمة إعداد معينة، فاضغط على مفتاح موافق، وفي هذا الوقت، يكون ضوء "Set" قيد التشغيل دائمًا. استخدم المفتاحين ▲ و▼ للضبط حتى الوصول إلى القيمة المطلوبة. اضغط على مفتاح موافق. سيضيء ضوء "حفظ" مرة واحدة، للإشارة إلى أنه تم حفظ التعديل. البيانات المتغيرة. اضغط على مفتاح العودة للخروج من تعديل قيمة الإعداد.

الخطوة 3: كرر الخطوة 2 حتى يتم تعديل كافة قيم الإعداد. اضغط على مفتاح العودة للخروج من وظيفة الإعداد.

عند تعديل قيم الإعداد لخصائص الحماية المختلفة، يرجى الرجوع إلى الجدولين التاليين:

تعليمات لاستخدام الملحقات

اتصال

1) مخطط الأسلاك للدائرة الرئيسية للمنتج

مخطط توصيلات الدائرة الرئيسية لمنتجات التيار المتردد (M1 -2000,M1E-2000)

2) منتج التيار المستمر (M1Z- 2000) مخطط توصيلات الدائرة الرئيسية.

3) المقطع العرضي المرجعي لسلك التوصيل

الأبعاد الشاملة وأبعاد التثبيت

 أبعاد التركيب من النوع M1- 1600

أبعاد التركيب M1-1600/2P

أبعاد التركيب M1-1600/3P

أبعاد التركيب M1- 1600/4P

 أبعاد التثبيت نوع M1-2000

4) أبعاد المنتج لأسلاك اللوحة الخلفية

أ) أبعاد المنتج للأسلاك الأفقية للوحة الخلفية (R1)

ملحوظة: تفاوتات الأبعاد غير المذكورة تتوافق مع معيار GB/T 1804-c.

ب) أبعاد المنتج للأسلاك الرأسية (R2) خلف اللوحة

4P

ملحوظة: تفاوتات الأبعاد غير المذكورة تتوافق مع معيار GB/T 1 804-C.

 أبعاد التثبيت الخلفي للوحة من نوع الدرج (كهربائية)

 أبعاد التثبيت الخلفي

 أبعاد فتحة التركيب للتركيب على لوحة القاعدة

ملحوظة: X-X، Y-Y في الشكل هي مراكز قاطع الدائرة الكهربائية ثلاثي الأقطاب؛ إن تفاوتات الأبعاد غير المذكورة تتوافق مع معيار GB/T 1 804-C.

مسافة آمنة

يظهر الشكل أدناه الحد الأدنى للمسافة الآمنة بين قاطع الدائرة واللوحة العلوية والسفلية والجانبية والأمامية عند تركيبها.
