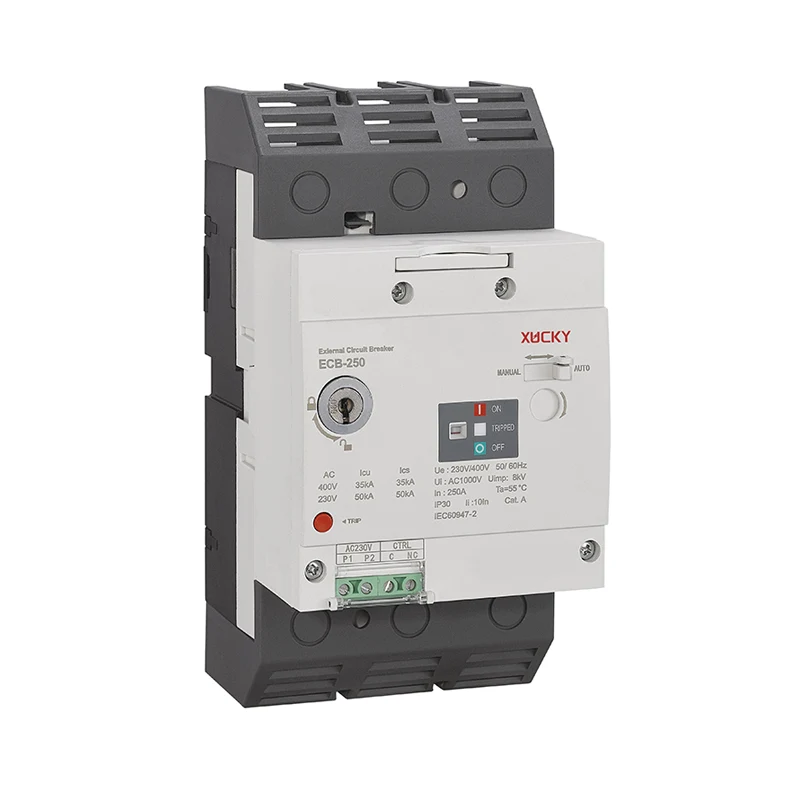

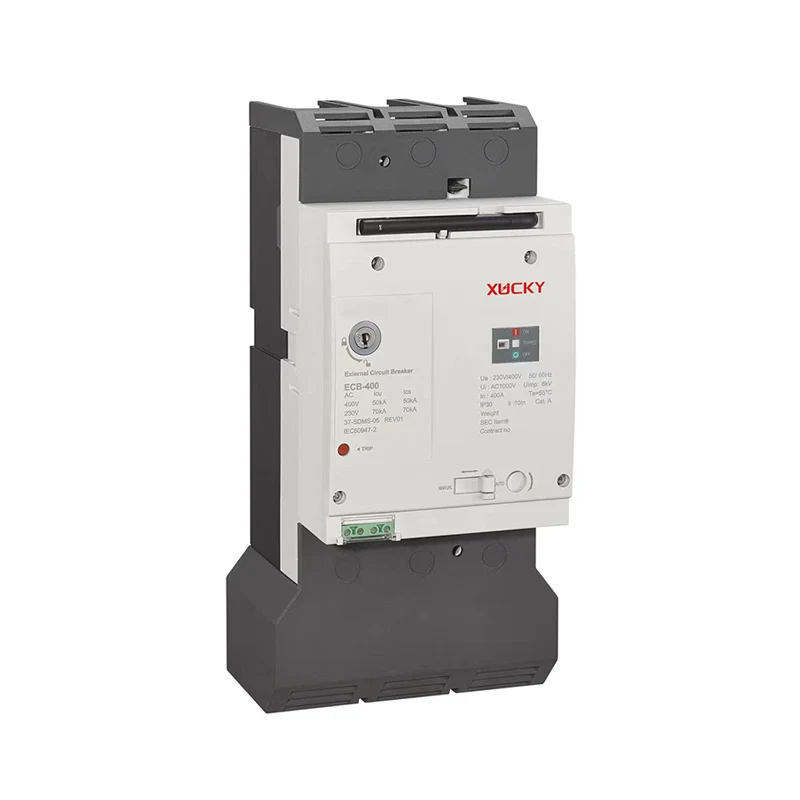

قاطع الدائرة الإلكترونية البنك المركزي الأوروبي

نطاق التطبيق

تم تصميم منتج قاطع الدائرة الإلكترونية XUCKY ECB (قاطع الدائرة الخارجية) للاستخدام في مجموعة متنوعة من التطبيقات التي تتطلب التحكم الدقيق ومراقبة الأنظمة الكهربائية. وهي مناسبة لكل من الإعدادات التجارية والصناعية، بما في ذلك، على سبيل المثال لا الحصر، أنظمة توزيع الطاقة وعمليات الأتمتة وحلول إدارة الطاقة. XUCKY ECB مناسب للتيار المتردد 50 هرتز/60 هرتز. في ظل الظروف العادية، يمكن استخدام قاطع الدائرة الكهربائية لآلية التشغيل الكهربائي للتحويل غير المتكرر للخط والبدء غير المتكرر للمحرك. سلسلة التشغيل الكهربائي صغيرة الحجم، وسهلة التركيب، ومستقرة في التشغيل، وشاشة بديهية، ويمكن تشغيلها يدويًا. لقد وصل أدائها الشامل إلى المستوى المتقدم للمنتجات المماثلة في العالم.

تصنيف

يقع منتج ECB ضمن فئة الأجهزة الكهربائية الذكية، المصممة خصيصًا لمراقبة المعلمات الكهربائية والتحكم فيها. ويمكن تصنيفها على أنها وحدة تحكم ذكية متقدمة للأنظمة الكهربائية.

أداء وحدة التحكم الذكية

توفر وحدة التحكم الذكية داخل منتج البنك المركزي الأوروبي أداءً فائقًا من حيث الحصول على البيانات ومعالجتها والاستجابة لها. تشمل الميزات الرئيسية ما يلي:

● مراقبة في الوقت الحقيقي للجهد والتيار وعامل الطاقة واستهلاك الطاقة

● الكشف الآلي عن الأخطاء والإنذارات

● قدرات الوصول والتحكم عن بعد

● إعدادات وحدود قابلة للتخصيص للحصول على الأداء الأمثل للنظام

ظروف العمل العادية

لضمان التشغيل الموثوق، يجب تركيب منتج البنك المركزي الأوروبي وتشغيله في ظل الظروف التالية:

● تتراوح درجة الحرارة المحيطة بين -5°C~+40°C، ولا يتجاوز الارتفاع 2000 متر.

● الظروف الجوية: أعلى درجة حرارة هي 40 درجة مئوية، ولا تتجاوز الرطوبة النسبية للهواء 50%، ويمكن السماح برطوبة نسبية أعلى عند درجات حرارة منخفضة، مثل 20 درجة مئوية، وتصل الساعة إلى 90%. يحدث التكثيف أحيانًا بسبب التغيرات في درجات الحرارة.

● يجب ألا يتجاوز المجال المغناطيسي الخارجي لموقع التثبيت في أي اتجاه. 5 أضعاف المجال المغناطيسي الأرضي، وتجنب التداخل الكهرومغناطيسي الكبير (مثل المحركات عالية الطاقة أو محولات التردد) بالقرب من المنتج، ولا يوجد غازات متفجرة ومسببة للتآكل، ولا أمطار و غزو ​​الثلوج وجافة وجيدة التهوية.

● مستوى التلوث: المستوى 3؛ فئة التثبيت: III

مقدمة موجزة للهيكل

● تتراوح آلية التشغيل الكهربائية بين 85~110% من جهد التشغيل المقدر (24VDC، نطاق الجهد المسموح به هو 22.4~25.2VDC)، مما يضمن التشغيل الموثوق لقاطع الدائرة.

● جهد التشغيل: AC220V/DC220V، AC380V/DC380V، DC24V؛ ما مجموعه 3 الفولتية التشغيل.

● P1 وP2 هما طرفي الوصول إلى مصدر الطاقة التشغيلي. يجب عزل P1 وP2 عن الدائرة الرئيسية لقاطع الدائرة الكهربائية ويمكنهما تحمل مقاومة جهد لا تقل عن تيار متردد 2000 فولت/1 دقيقة بين الدائرة الرئيسية ويجب ألا يتعطلا أو وميض كهربائي. تتوافق أداة مقاومة جهد الكشف المستخدمة مع IEC60947-1 (GB14048) .1) المتطلبات

● S1، S2، S4 هي نهاية الوصول لخط التحكم، والإشارة هي إشارة النبض (اتصال قصير المدى)؛ يتم توصيل جهات الاتصال الموجودة على مرحل الطاولة بـ S1 (النقطة المشتركة)، S2 (إغلاق)، S4 (مفتوح). عندما يتم توصيل S1 وS2 من خلال جهات الاتصال الموجودة على مرحل الطاولة، يتم إغلاق قاطع الدائرة (لا يتطلب أمر الإغلاق توصيل الإشارة أو فصلها للتنفيذ بشكل موحد)؛ عندما يتم توصيل S1 وS4 من خلال جهات الاتصال الموجودة على مرحل الطاولة، يتم تقسيم قاطع الدائرة (لا يتطلب أمر التبديل توصيل الإشارة أو فصلها)

● عند تبديل الوضع التلقائي لتشغيل قاطع الدائرة يدويًا لإغلاق البوابة أو تقسيمها، يمكن لقاطع الدائرة إغلاق البوابة أو تقسيمها. ولا يتأثر بإشارات التشغيل أو الانفصال الخاصة بـ S1 وS2 وS4.

● عند إغلاق قاطع دائرة التشغيل اليدوي أو فصله وتحويله إلى الوضع التلقائي، لا يحتاج قاطع الدائرة إلى العمل وفقًا لوضع التحكم في الإشارة، فقط قم بإعادة تشغيل إشارة الإغلاق S1، S2 لتشغيل قاطع الدائرة إلى إغلاق (لا يتطلب أمر الإغلاق توصيل الإشارة أو فصلها)؛ المفتاح S1، الخصم (لا يتطلب الأمر توصيل الإشارة أو فصلها للتنفيذ).

● عندما يفشل قاطع الدائرة في التعثر أو التعثر في الدائرة القصيرة، سيتم تأخير وظيفة إعادة الضبط الذاتي 1 ثانية (التشغيل التلقائي لقاطع الدائرة إلى موضع الفاصل) في الوضع التلقائي، والذي لن يتم التحكم فيه بواسطة الإشارة قبل التعثر أو التعثر (إشارة الإغلاق متصلة بشكل موحد أو إشارة البوابة متصلة بشكل موحد)؛ يتم إغلاق البوابة مرة أخرى فقط (لا يتطلب أمر الإغلاق توصيل الإشارة أو فصلها بشكل موحد)؛ يتم توصيل البوابة S1 و S4 بقاطع الدائرة الكهربائية (لا يتطلب أمر البوابة توصيل الإشارة أو فصلها للتنفيذ). في الوضع اليدوي، لا توجد عملية لإغلاق أو تقسيم قاطع الدائرة.

وصف المظهر

أداء معلمة المنتج

البيانات الفنية
