ALF-63 سلسلة قاطع الدائرة المصغرة

نظرًا لأن التصنيع المهني ، يود Xucky أن يوفر لك قواطع الدائرة المصغرة من سلسلة ALF-63 (MCB) ، مع معيار IEC60898 ، يتمتع MCB بخصائص أداء موثوق به ووظيفة وقائية دقيقة ، ووقت إطلاق قصير ، وقدرة استراحة عالية ، وحجم صغير أيضًا ، يستخدم على نطاق واسع في الحمل المتصل والمواصفات والتحول الكهربائي.

إرسال استفسار

وصف المنتج

ALF-63NH Series Miniature Circuit Breaker

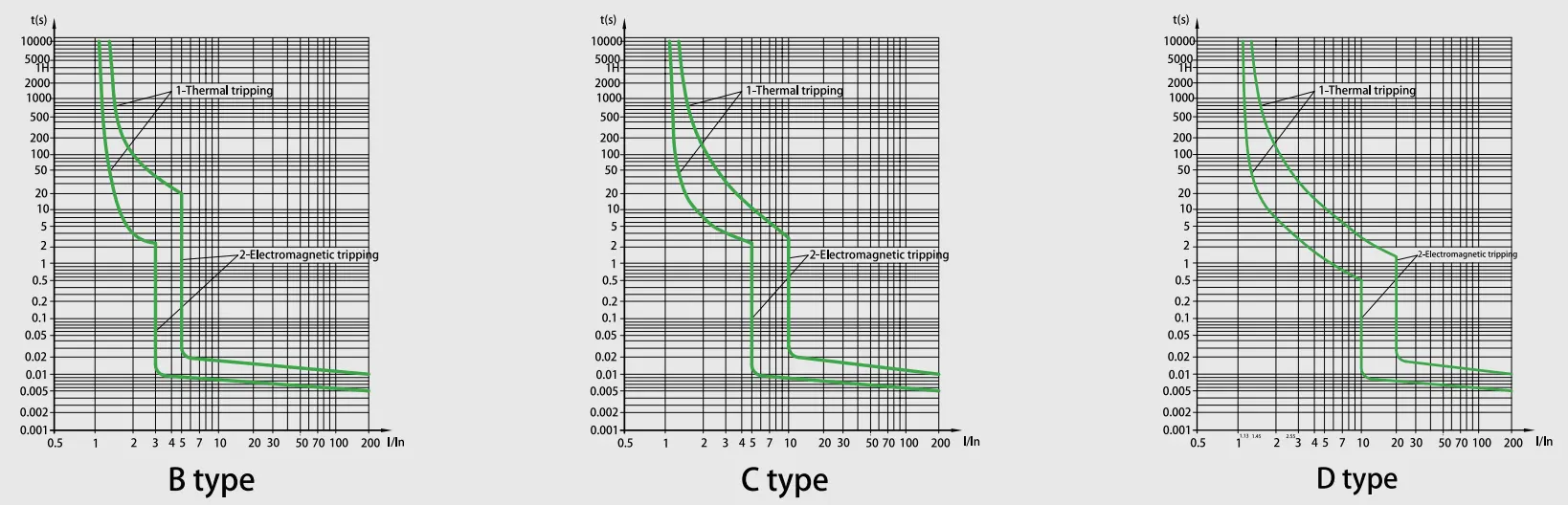

منحنى مميز

ALF-63NH Series Miniature Circuit Breaker

المواصفات الفنية

ALF-63 سلسلة قاطع الدائرة المصغرة
معيار	واحد/IEC60898-1
القدرة كسر (KA)	6،10
حماية	ضد الحمل الزائد ودائرة قصيرة
تصنيف الحالي (أ) في	1،2،3،4،6،10،13،16،20،25،32،40،50،63
الجهد المقنن (V)	1Pac 230/400،240/415
الجهد المقنن (V)	1p+n ، 2p ، 3p ، 3p+n ، 4pac400/415
تصنيف الدافع الصمود الجهد UIMP (KV)	4
مصنفة الجهد العازف واجهة المستخدم (V)	500
الطاقة الحد من كاس	3
درجة الحرارة المحيطة (℃)	-25 ~+40 ، max.95 ٪ الرطوبة
حد التشغيل الحراري	1.13xln لا تعثر في غضون ساعة
حد التشغيل الحراري	1.45xin التعثر في غضون ساعة
تشغيل ماغنيتيرتيك	ب: (3-5) من فضلك ، ج: (5-10) من فضلك ، D: (10-20) من فضلك
عدد الأعمدة	1p ، 1p+n ، 2p ، 3p ، 3p+n و 4p
نوع الرحلة	إطلاق حراري/مغناطيسي
القدرة الطرفية	16mm × مرنة أو 25 ملم مربع يصل إلى 25A تقييمات
القدرة الطرفية	25 مم مرونة أو 35 مم مربع من 32A إلى 63A تقييمات
درجة الحماية	IP20
تثبيت	تصاعد على سكة حديد DIN 35MM

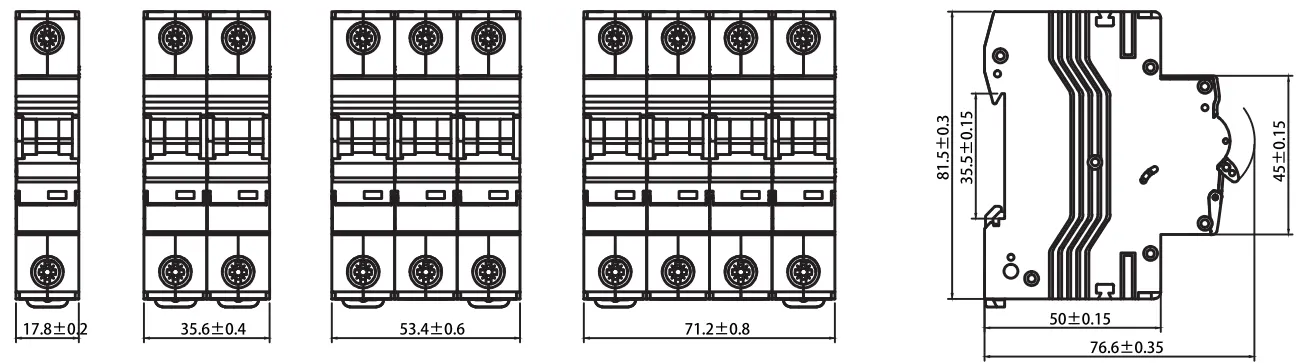

عرض	17.8mm لكل عمود

خاصية إطلاق قاطع الدائرة

لا.	تصنيف تيار الإصدار (أ)	الحالة الأولية	اختبار التيار	الوقت المحدد	النتيجة التي يجب الحصول عليها	ملاحظات
1	1-63	الحالة الباردة	1.13in	T≤1H	غير القائم
2	1-63	على الاختبار السابق	1.45LN	T <1H	رحلة	إعداد التيار إلى القيمة المحددة بثبات في 5S
3	في 32	الحالة الباردة	2.55in	1S	رحلة
3	في> 32	الحالة الباردة	2.55in	1S	رحلة
4	1-63	الحالة الباردة	3In	T≤0.1S	غير القائم	نوع ب
			5in	T <0.1s	رحلة	نوع ب
			5in 10ln	T≤0.1S	غير القائم	نوع ج
			10in	T <0.1s	رحلة	نوع ج
			20LN	T≤0.1S	غير القائم	نوع د
				T <0.1s	رحلة	نوع د

القدرة على التحمل (العمليات)

فئة	دورات التشغيل	تردد التشغيل	تصنيف التيار
التحمل الكهربائي	4000	240/ساعة	1-32
		120/ساعة	40-63
التحمل الميكانيكي	10000	240/ساعة	1-63

سمات

1. سعة كسر الدائرة القصيرة الفائقة

تحقق تقنية التحكم المتقدمة في ARC قدرة انقطاع أعلى مقارنة بمعايير الصناعة ، مما يضمن أن قاطع الدائرة المصغرة من سلسلة ALF-63 (MCB) يوفر حماية موثوقة للأنظمة الكهربائية من الدرجة الصناعية في ظل ظروف الصدع القصوى.

2. واجهة الاتصال مزدوجة الوضع

يدعم تصميم المحطة الهجينة المتكاملة لرسو البوسار الصارم والتشكيل الكابل المرن. يمكن لسلسلة ALF-63 Miniature Circuit Breaker (MCB) التكيف مع سيناريوهات التثبيت المختلفة دون أي أدوات ، مع تقليل وقت الأسلاك بنسبة 40 ٪.

3. آلية تخزين الطاقة لطول العمر

يحتوي قاطع الدائرة المصغرة من سلسلة ALF-63 (MCB) على نظام تشغيل بمساعدة الربيع مع قدرة 10000 دورة ميكانيكية على التحمل

4. العلبة المركب المتقدمة

مع شهرة معادلة ، مقاومة للحرارة ، والخصائص المقاومة للدفاع-المدمجة قوس القوس المدمجة لأحداث الصدع الموجودة.

5. طوبولوجيا الحد الأدنى للتيار الديناميكي

يقلل قمع الطاقة الذكي الذي يقلل من تيارات الصدع الذروة بنسبة 65-80 ٪ ، مما يتيح تحسين مواصفات الجهاز المصب مع إمكانية تخفيض تكلفة النظام الإجمالية بنسبة 30 ٪.
