مفتاح التأريض عالي الجهد من سلسلة JN22-40.5

إن مفتاح التأريض عالي الجهد من سلسلة JN22-40.5 هو منتج ذو مستوى متقدم مع أداء معلمات عالية التقنية. بعد التقييم الشامل، فإنه يتوافق مع مفتاح فصل GB1985 AC HV ومفتاح التأريض، وينطبق على نظام الطاقة 40.5 كيلو فولت وAC 50 هرتز. يمكن استخدامها مع KYN61-40.5 وأنواع أخرى من المفاتيح الكهربائية ذات الجهد العالي، كما تلعب دورًا وقائيًا في إصلاح المعدات الكهربائية ذات الجهد العالي.

إرسال استفسار

وصف المنتج

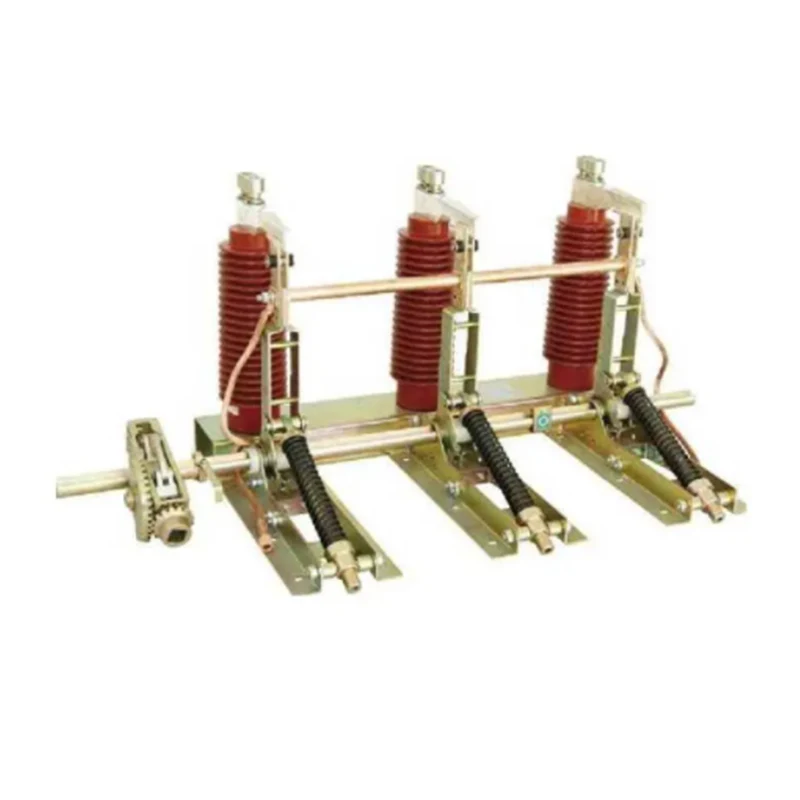

تعريف المنتج لمفتاح التأريض عالي الجهد من سلسلة JN22-40.5

Jn22-40.5,31.5 Series High Voltage Earthing Switch

مقدمة

تم بحث وتطوير مفتاح التأريض عالي الجهد من سلسلة JN22-40.5 بواسطة منظمة XI'AN HV للأبحاث الكهربائية، مع تصميم متقدم وأداء ثابت، وهياكل بسيطة، وتعديل طرفي بسيط مناسب لنظام الطاقة الكهربائية بجهد 40.5 كيلو فولت، ثلاثي الطور، تيار متردد 50 هرتز . الدعم مع KYND-40.5 وأنواع مختلفة أخرى من المفاتيح الكهربائية ذات الجهد العالي وكحماية التأريض. II يتوافق مع معيار GB 1985-2004 وIEC129.

حالة عمل مفتاح التأريض عالي الجهد من سلسلة JN22-40.5

1. الارتفاع: ث 1000 م

2. درجة الحرارة المحيطة: -10 درجة مئوية ~+407 درجة مئوية

3. شدة الزلزال: ث 8 درجة

4. قابل للتطبيق في المكان الذي لا يحتوي على غاز قابل للتآكل أو قابل للاشتعال أو مكان مائي

المعلمات التقنية في المقام الأول

	غرض	وحدة	بيانات
	الجهد المقنن	كيلو فولت	30
	الجهد الأقصى	كيلو فولت	40.5
	تصنيف وقت قصير تحمل التيار (الاستقرار الحراري)	ال	31.5
	تصنيف ماس كهربائى تحمل الوقت	S	4
	تصنيف ماس كهربائى صنع التيار	ال	80
	الذروة المقدرة تحمل التيار (الاستقرار الديناميكي)	ال	80
مستوى العزل المقدر	تردد الطاقة الرئيسي يتحمل الجهد	كيلو فولت	95
مستوى العزل المقدر	دفعة البرق تحمل الجهد	كيلو فولت	185
	المسافة المركزية بين القطبين	وقت	300،350،400
