JN17-50 مفتاح التأريض المشترك

يعد مفتاح التأريض المشترك JN17-50 الكهربائي المخصص من الصين XUCKY تصميمًا جديدًا ومنتجًا محسنًا منا وفقًا لنوع ESI، حيث يتم تجميع الهيكل، ومناسب لنظام الطاقة الكهربائية مع 3-10KV، ثلاثي الطور، AC 501601 هرتز، ودعم مع مختلف أنواع المفاتيح الكهربائية ذات الجهد العالي وحماية التأريض. إنه مطابق لمعايير GB1985-2004 وIEC129.

إرسال استفسار

وصف المنتج

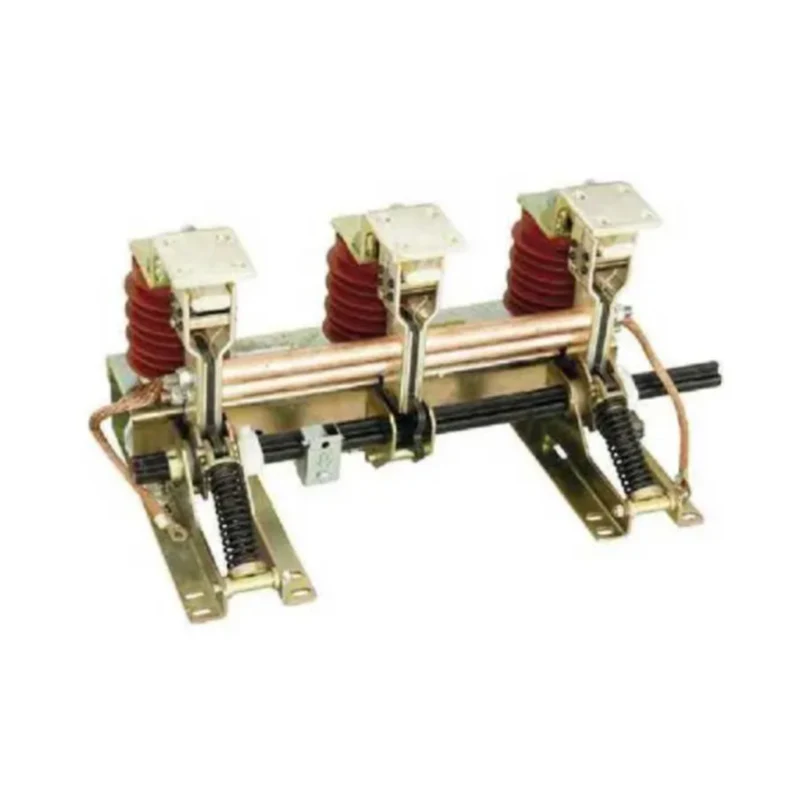

تعريف المنتج لمفتاح التأريض المشترك JN17-50

Jn17-12,50 Combined Grounding Switch

يعد مفتاح التأريض الداخلي عالي الجهد من سلسلة JN17-50 تصميمًا جديدًا ومنتجًا محسنًا من جانبنا وفقًا لنوع ESI، حيث يتم تجميع الهيكل، ومناسب لنظام الطاقة الكهربائية مع 3-10KV، ثلاثي الطور، AC 501601 هرتز، ودعم بأنواع مختلفة من المفاتيح الكهربائية ذات الجهد العالي وحماية التأريض. إنه مطابق لمعايير GB1985-2004 وIEC129.

حالة العمل

1. درجة الحرارة المحيطة: -10 درجة مئوية 一+40 درجة مئوية

2. الارتفاع: 1000 متر. ارتفاع المستشعر: 140 ملم)

3. الرطوبة النسبية: متوسط الرطوبة النسبية اليوم w 95% متوسط الشهر الرطوبة النسبية w <90%

4. شدة الزلزال: ث 8 درجة

5. درجة القذارة: II

المعلمات التقنية الأساسية لمفتاح التأريض المشترك JN17-50

	غرض	وحدة	بيانات
	الجهد المقنن	كيلو فولت	12
	تصنيف وقت قصير تحمل التيار (الاستقرار الحراري)	ال	50
	تصنيف ماس كهربائى تحمل الوقت	S	4
	تصنيف ماس كهربائى صنع التيار	ال	125
	الذروة المقدرة تحمل التيار (الاستقرار الديناميكي)	ال	125
مستوى العزل المقدر	تردد الطاقة المقدر لوقت قصير يتحمل الجهد	كيلو فولت	42
مستوى العزل المقدر	تصنيف دفعة البرق تحمل الجهد	كيلو فولت	75
	حياة الآلات	وقت	2000

JN17-12/50 مفتاح التأريض (ES-10/31.5) المخطط التفصيلي وأبعاد التثبيت

Jn17-12,50 Combined Grounding Switch

كتلة طرفية من النحاس

Jn17-12,50 Combined Grounding Switch

مخطط موقع الثقب

Jn17-12,50 Combined Grounding Switch

مواصفة	E	F	G	H	D
JN17-12/5O-21O	210	50	185	655	516
JN17-12/50-220	220	50	185	675	536
JN17-12/50-230	230	50	85	695	556
JN17-12/50-250	250	50	185	735	596
JN17-12/50-275	275	50	210	810	646

ملاحظات الطلب: حدد مواصفات المنتج، والمسافة المركزية بين القطبين، إذا كان نوع جهاز العرض الكهربائي مطلوبًا أم لا، يرجى ملاحظة طول الرابط الناعم عند الطلب (L العادي = 250 مم).

يرجى استشارة معنا إذا كان لديك أي طلب خاص.
