FZRN61 مفتاح فصل التحميل مع مفتاح قطع الاتصال ومفتاح الأرض

الصين XUCKY كهربائي مخصص FZRN61 مفتاح كسر الحمل مع مفتاح قطع الاتصال ومفاتيح الأرض عبارة عن معدات مفاتيح عالية الجهد ثلاثية الطور بجهد مقدر 12KV وتردد مقدر 50 هرتز ، وتستخدم لتبديل تيارات الحمل وتيار الحلقة المغلقة ومحولات عدم التحميل والكابلات شحن التيار، وجعل تيار ماس كهربائى. يمكن لمفتاح فصل الحمل الفراغي المصغر ثلاثي المواضع والمجهز بمفتاح فصل في الأعلى ومفتاح أرضي في الأسفل أن يتحمل تيار الدائرة القصيرة.

إرسال استفسار

وصف المنتج

مفتاح كسر الحمل الفراغي المصغر عالي الجهد للتيار المتردد الداخلي

• 3 مراحل

• 3 وضعية عمل

• مدمج

• مزود بمفتاح فصل ومفتاح أرضي

• عملية اليمين / اليسار، رأسا على عقب التثبيت متاح

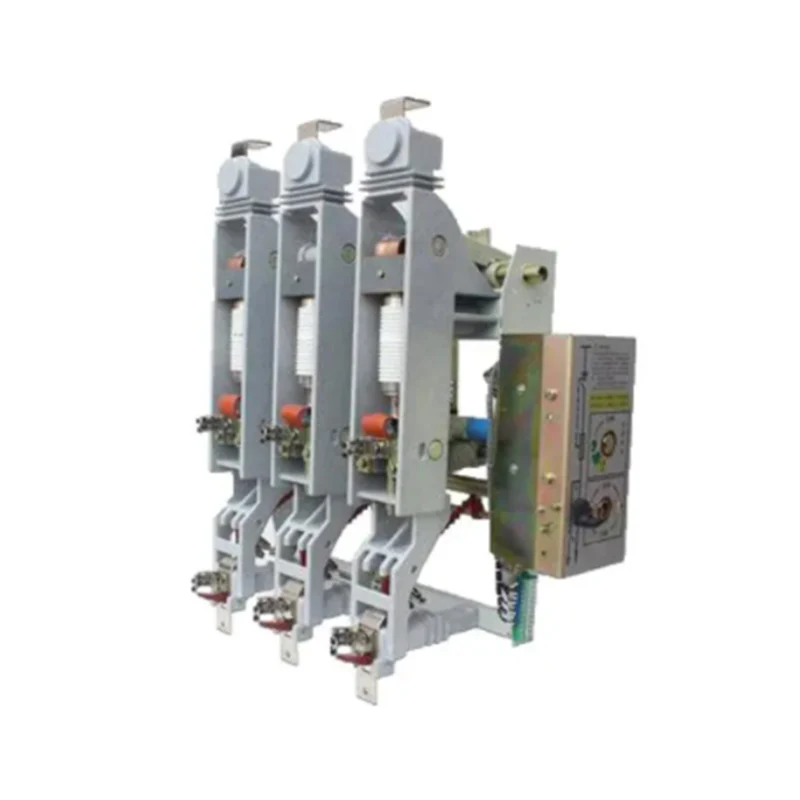

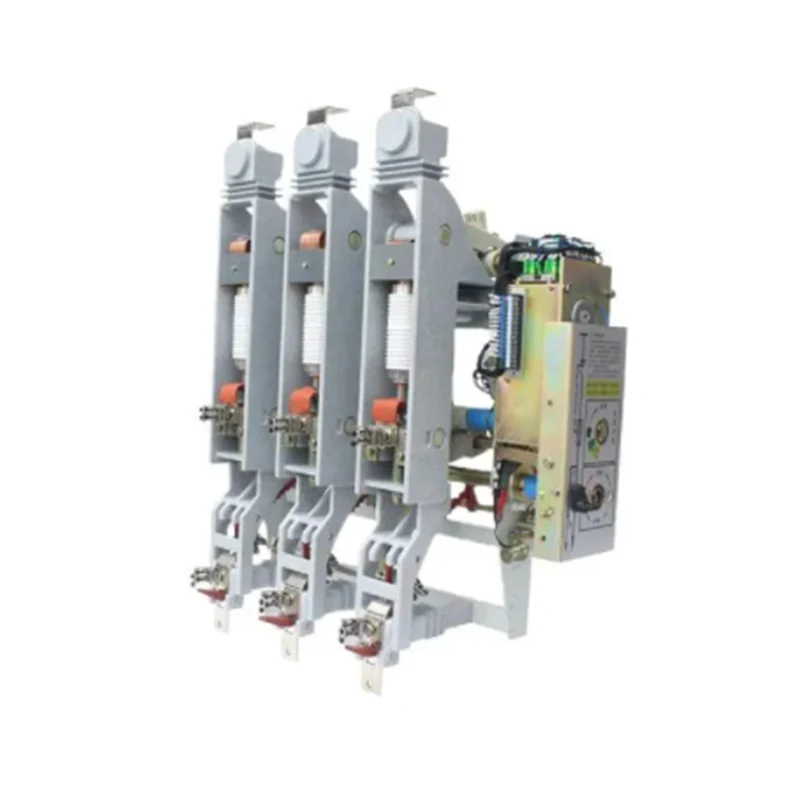

نظرة عامة على مفتاح فصل التحميل FZRN61 مع مفتاح قطع الاتصال ومفتاح الأرض

• FZN61-12DG/630-20 وFZN61-12DG/1250-25 مفاتيح فصل الحمل الفراغي المصغرة ذات الجهد العالي للتيار المتردد الداخلي هي عبارة عن معدات تبديل ذات جهد عالي ثلاثية الطور بجهد مقدر 12 كيلو فولت وتردد مقدر 50 هرتز، وتستخدم لتبديل تيارات الحمل ، تيار حلقة مغلقة، محول بدون تحميل وتيار شحن الكابل، وجعل تيار الدائرة القصيرة. يمكن لمفتاح فصل الحمل الفراغي المصغر ثلاثي المواضع والمجهز بمفتاح فصل في الأعلى ومفتاح أرضي في الأسفل أن يتحمل تيار الدائرة القصيرة.

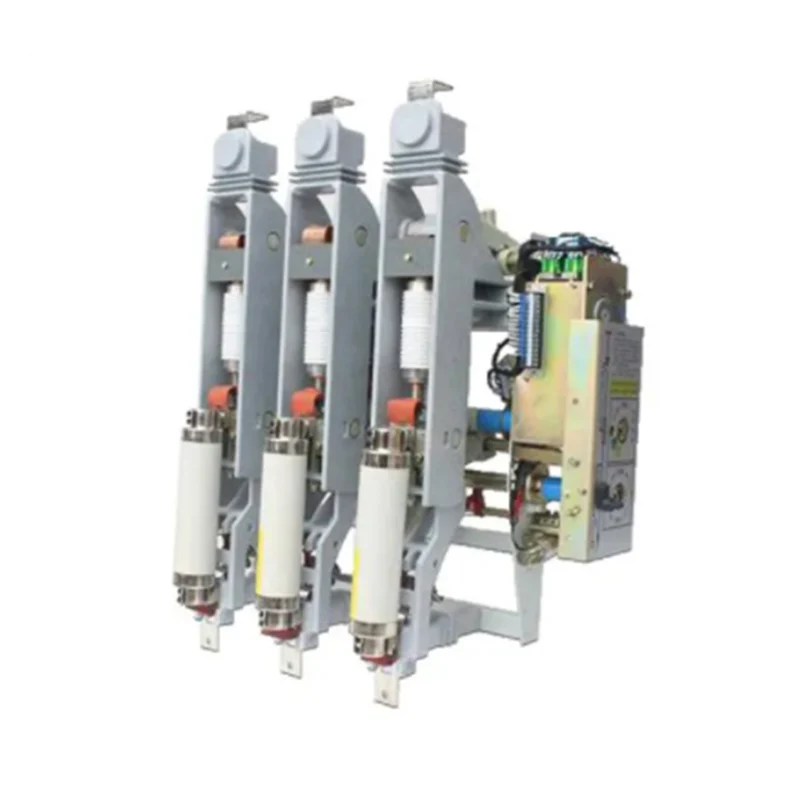

• FZRN61-12DG/200-31.5 وحدة الجمع بين مفتاح فواصل الحمل الفراغي المصغر عالي الجهد FZRN61-12DG هي عبارة عن معدات مفاتيح داخلية عالية الجهد، تجمع بين مفتاح كسر الحمل المصغر FZRN61-12DG وSLAJ-12 (XRNT-10) للحد من التيار العالي الجهد فتيل. يمكنه كسر أي تيار يصل إلى تيار الدائرة القصيرة؛ يكسر مفتاح كسر الحمل تيار العمل، ويكسر المصهر التيار، ويكسر المفصل أي تيار بين تيار العمل وتيار الدائرة القصيرة الكامل. في الوقت نفسه، يفتح المصهر مفتاح كسر الحمل من خلال إضرابه.

النوع وصف مفتاح فصل التحميل FZRN61 مع مفتاح قطع الاتصال ومفتاح الأرض

GW-12 Outdoor AC HV Disconnect Switch

شروط الاستخدام

• درجة حرارة الهواء المحيط: -30°C~+40°C;

• الارتفاع: ≥1000m؛ يمكن تخصيص فوق 3000 متر؛

• الرطوبة النسبية: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%.

• شدة الزلزال: ≥8 درجة؛

• أماكن خالية من خطر الحريق والانفجار والتآكل الكيميائي والاهتزازات الشديدة.

• درجة التلوث: II.

المعلمات التقنية والأداء

لا.	غرض	وحدة	مفتاح كسر الحمل الفراغي			وحدة الجمع بين مفتاح فتيل الحمل الفراغي FZRN61-12(D)/T200-31.5
لا.	غرض	وحدة	FZN61-12(د)/T630-20	FZN61-12(د)/T1250-25
1	الجهد المقنن	كيلو فولت	12
2	التردد المقدر	هرتز	50
3	التصنيف الحالي	A	630	1250		200
4	تصنيف وقت قصير تحمل التيار	كا	20، 25
5	الذروة المقدرة تحمل التيار	كا	50، 63
6	تصنيف ماس كهربائى صنع التيار	كا	50		63	80
7	تصنيف كسر الحمل النشط الحالي	A	1250			1250
8	تصنيف كسر حلقة مغلقة الحالية	A	1250			1250
9	كسر محول عدم التحميل	كيلو فولت أمبير	2000
10	تيار خطأ الأرض	A	20
11	تيار شحن الخط والكابل في ظل ظروف الخطأ الأرضي	A	20
12	تصنيف كسر ماس كهربائى الحالي	كا				31.5/50 (يعتمد على المصهر)
13	تصنيف النقل الحالي	A	3150
14	وقت الافتتاح الثابت	آنسة	45
15	تردد الطاقة يتحمل الجهد (1 دقيقة)	كيلو فولت	مرحلة إلى مرحلة، مرحلة إلى الأرض، عبر جهات الاتصال المفتوحة الفراغية: 42، عبر جهات الاتصال المفتوحة المنفصلة: 48
16	دفعة البرق تحمل الجهد	كيلو فولت	مرحلة إلى مرحلة، مرحلة إلى الأرض، عبر جهات الاتصال المفتوحة الفراغية: 75، عبر جهات الاتصال المفتوحة المنفصلة: 85
17	الحياة الميكانيكية	مرات	> 10000

رسم تحليل تجميع المنتج

1. المخرج العلوي 2. مفتاح الفصل 3. القاعدة العازلة 4. التوصيل المرن 5. حامل المصهر العلوي 6. المصهر 7. حامل المصهر السفلي 8. لوحة العطل 9. المخرج السفلي 10. الإطار المعدني 11. قاطع التفريغ 12. آلية الزنبرك 13 لوحة التشغيل 14. مفتاح أرضي

GW-12 Outdoor AC HV Disconnect Switch

مقدمة هيكل المنتج

• يعتبر مفتاح فصل الحمل لفصل الفراغ منتجًا معياريًا. هيكل الإطار: هيكل مدمج، مفتاح فصل متكامل، مفتاح كسر الحمل الفراغي، الصمامات، مفتاح الأرض كمنتجات كهربائية عالية الجهد عالية الأداء بالكامل.

• حجم صغير: العرض في حالة الفتح والإغلاق: عرض مفتاح فصل حمل الفراغ ≥299 مم.

• معلمات عالية: التيار المقنن لمفتاح فصل حمل الفراغ يصل إلى 1250 أمبير. يصل التيار المقدر لوحدة تركيبة الصمامات الكهربائية إلى 200 أمبير، والذي يمكن أن يحمي محول 2000 كيلو فولت أمبير.

• يتم ربط مفتاح فصل الخط الوارد بالمفتاح الأرضي. بعد فتح المفتاح الأرضي، سيتم إغلاق مفتاح قطع الخط الوارد في نفس الإجراء.

• مفتاح الفصل الدوار مع وجود كسر واضح بعد الفتح.

• يوجد تعشيق ميكانيكي بين مفتاح فصل الحمل وفصل الفراغ ومفتاح الفصل (الأرضي) لمنع سوء التشغيل. تأكد من إمكانية إغلاق مفتاح فصل حمل الفراغ بعد إغلاق مفتاح الفصل؛ لا يمكن فتح مفتاح الفصل إلا بعد فتح مفتاح فصل حمل الفراغ.

• يمكن تجهيز مفتاح فصل الحمل بآلية تشغيل كهربائية، وهي كهربائية ويدوية، يمكنها تحقيق التحكم عن بعد.

• مفتاح مساعد اختياري، وتحرير التحويلة والتيار الزائد.

• لا تتأثر سرعة فتح وإغلاق مفتاح فصل الحمل الفراغي بالتشغيل اليدوي.

• آلية مكافحة سوء التشغيل تلبي متطلبات "وسائل الوقاية الخمسة" للمجموعة الكاملة من معدات الجهد العالي.
