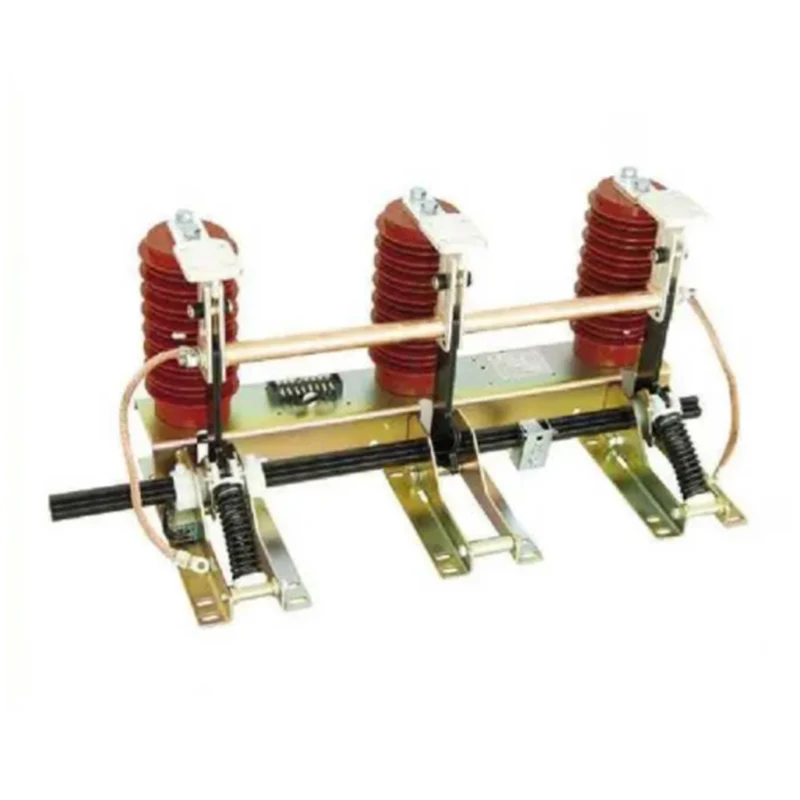

مفتاح التأريض من سلسلة JN15-24

XUCKY Electric عبارة عن مصنع ومورد واسع النطاق لمحول الأرض في الصين. لقد تخصصنا في المعدات الطرفية الكهربائية المعيارية لسنوات عديدة. يعد مفتاح التأريض من سلسلة JN15-24 تصميمًا جديدًا ومُحسّنًا على نوع JNl5 بحجم التثبيت دون أي تغيير مناسب لنظام الطاقة الكهربائية بمرحلة 20-24 كيلو فولت، تيار متردد 50 (60) هرتز، ودعم بأنواع مختلفة من المفاتيح الكهربائية ذات الجهد العالي وكذلك حماية التأريض. إنه مطابق لمعايير GB1985-2004 وIEC129.

إرسال استفسار

وصف المنتج

تعريف المنتج لمفتاح التأريض من سلسلة JN15-24

Jn17-12,40 Combined Grounding Switch

رسم التثبيت ومخطط موقع الثقب

Jn17-12,40 Combined Grounding Switch

مخطط موقع الثقب

Jn17-12,40 Combined Grounding Switch

نموذج المنتج	E	F	G	H	D	C
JN15-24/31.5-210	210	75	160	655	516
JN15-24/31.5-22O	220	75	160	735	536
JN15-24/31.5-23O	230	75	160	810	556	96
JN15-24/31.5-25O	250	75	160	810	596	96
JN15-24/31.5-275	275	75	185	810	646	96

مقدمة لمفتاح التأريض من سلسلة JN15-24

مفتاح التأريض الداخلي JN15-24 هو تصميم جديد ومحسّن على النوع Jnl5، حجم التثبيت دون أي تغيير، مناسب مع نظام الطاقة الكهربائية مع 20-24 كيلو فولت، ثلاث مراحل، تيار متردد 50 (60) هرتز، يدعم مع أنواع مختلفة من المفاتيح الكهربائية ذات الجهد العالي وكحماية للتأريض . إنه مطابق لمعايير GB1985-2004 وIEC129.

حالة العمل

1. درجة الحرارة المحيطة: -10X ~ +40 درجة مئوية؛

2. الارتفاع: 1000 م

3.الرطوبة النسبية: متوسط الرطوبة النسبية اليوم 95%؛

متوسط الرطوبة النسبية لشهر ث 90 درجة مئوية

4. شدة الزلزال: ث 8 درجة؛

5. فئة التلوث: II

المعلمات التقنية الأساسية لمفتاح التأريض من سلسلة JN15-24

	غرض	وحدة	بيانات
	الجهد المقنن	كيلو فولت	24
	تصنيف وقت قصير تحمل التيار (الاستقرار الحراري)	ال	31.5
	تصنيف ماس كهربائى تحمل الوقت	S	4
	تصنيف ماس كهربائى صنع التيار	ال	80
	الذروة المقدرة تحمل التيار (الاستقرار الديناميكي)	ال	80
مستوى العزل المقدر	تردد الطاقة المقدر لوقت قصير يتحمل الجهد	كيلو فولت	65
مستوى العزل المقدر	تصنيف دفعة البرق تحمل الجهد	كيلو فولت	95
	حياة الآلية	وقت	2000
