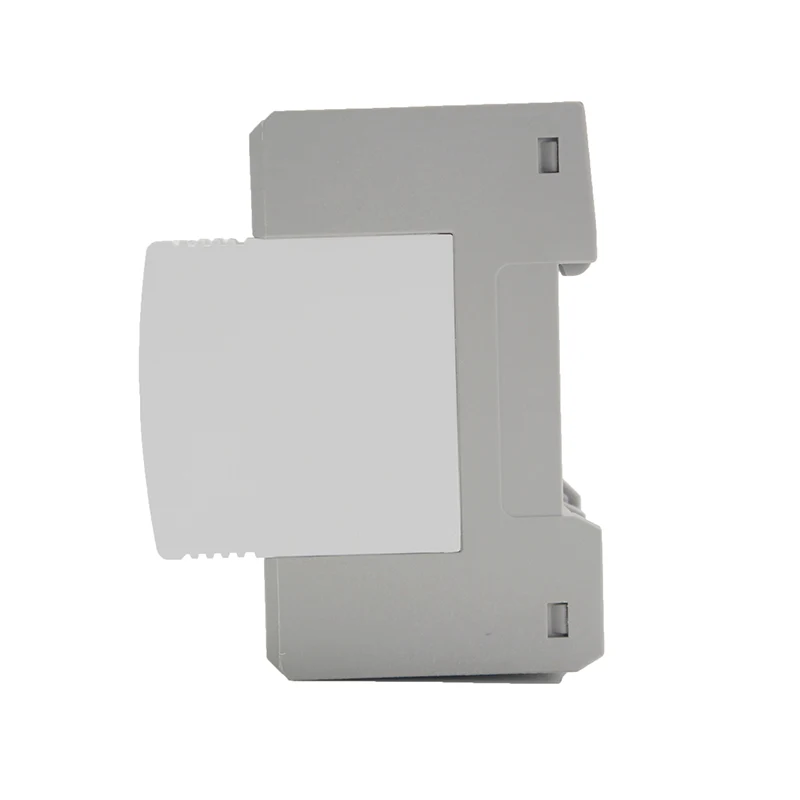

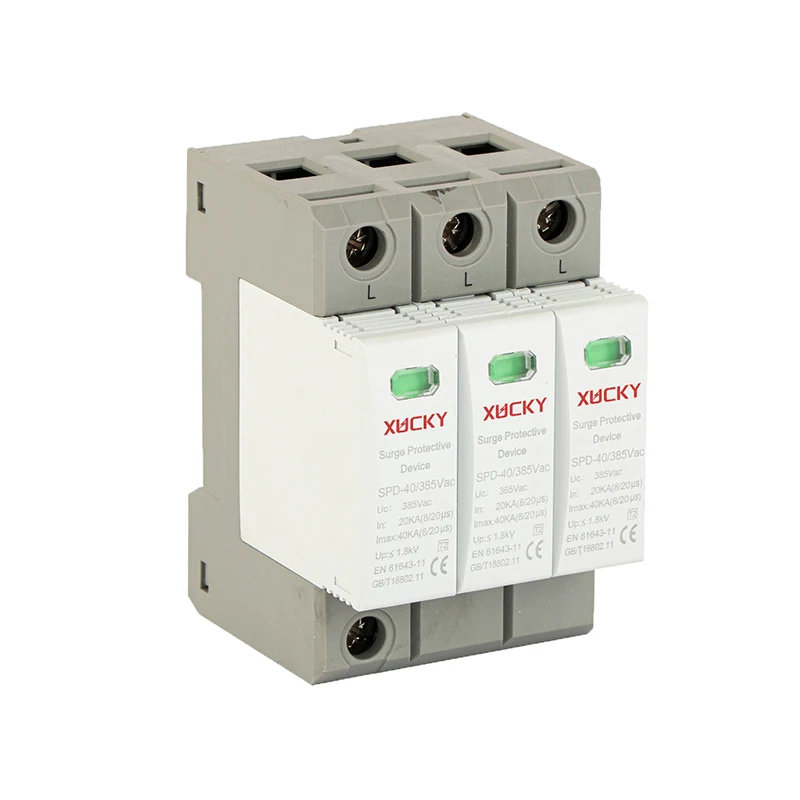

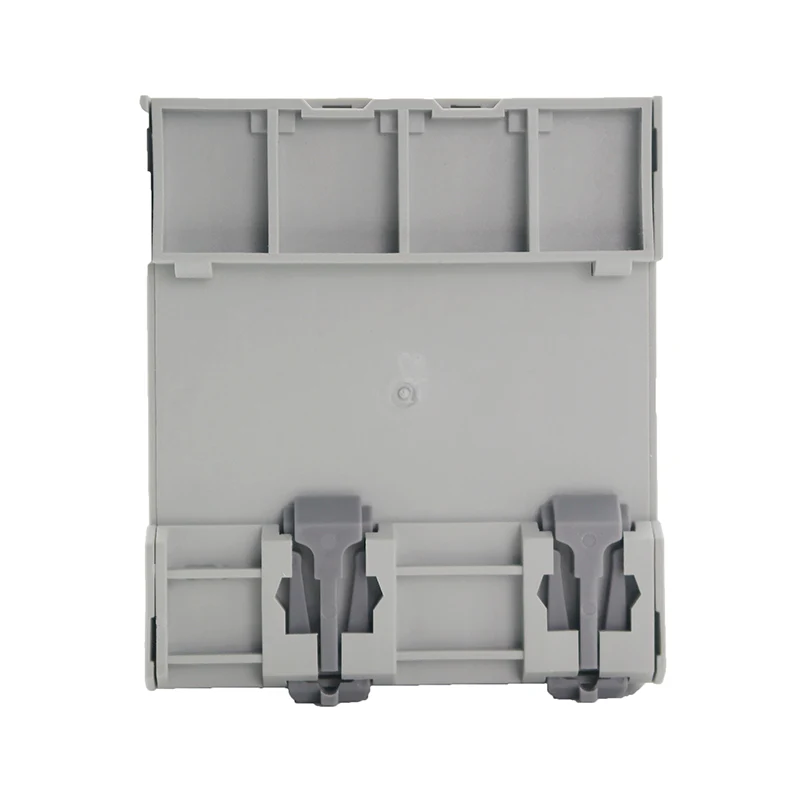

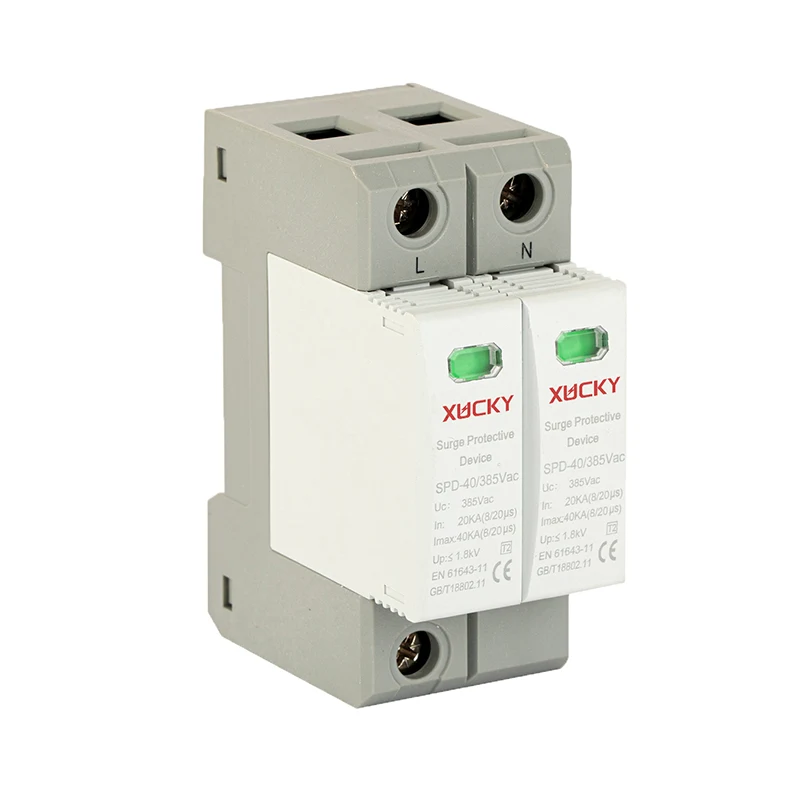

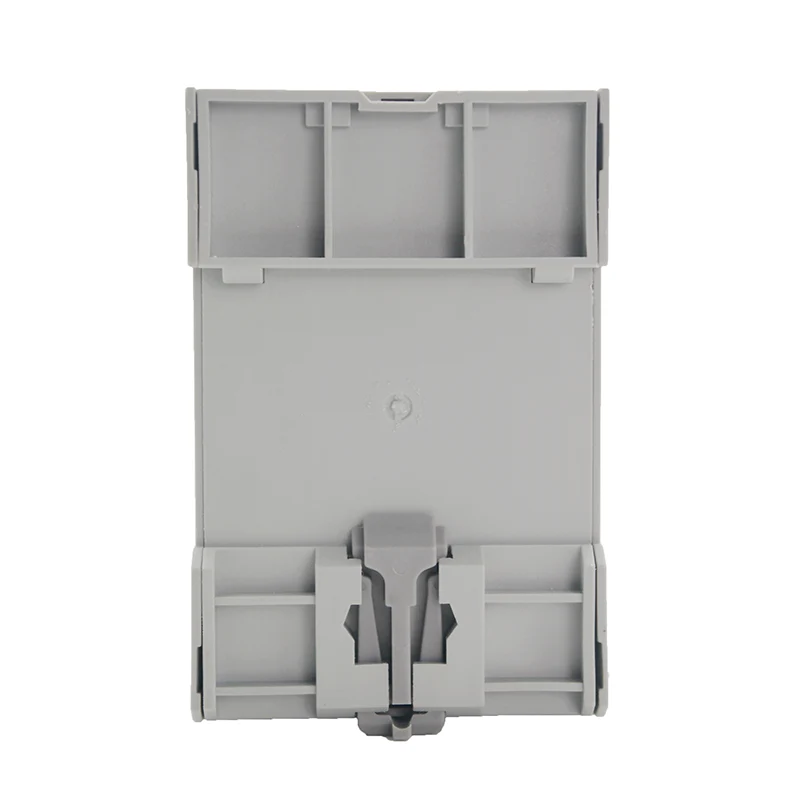

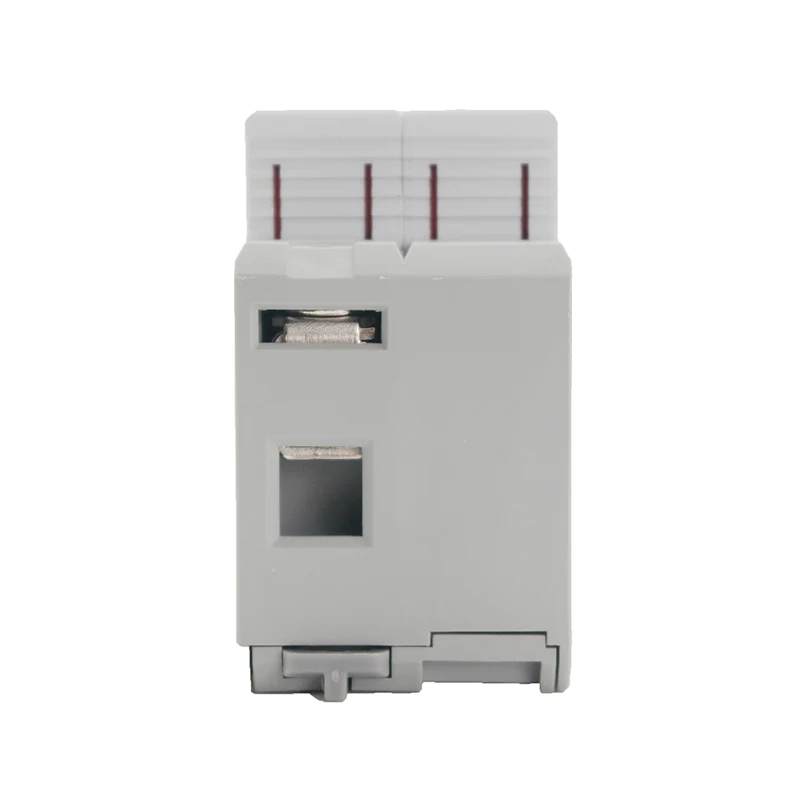

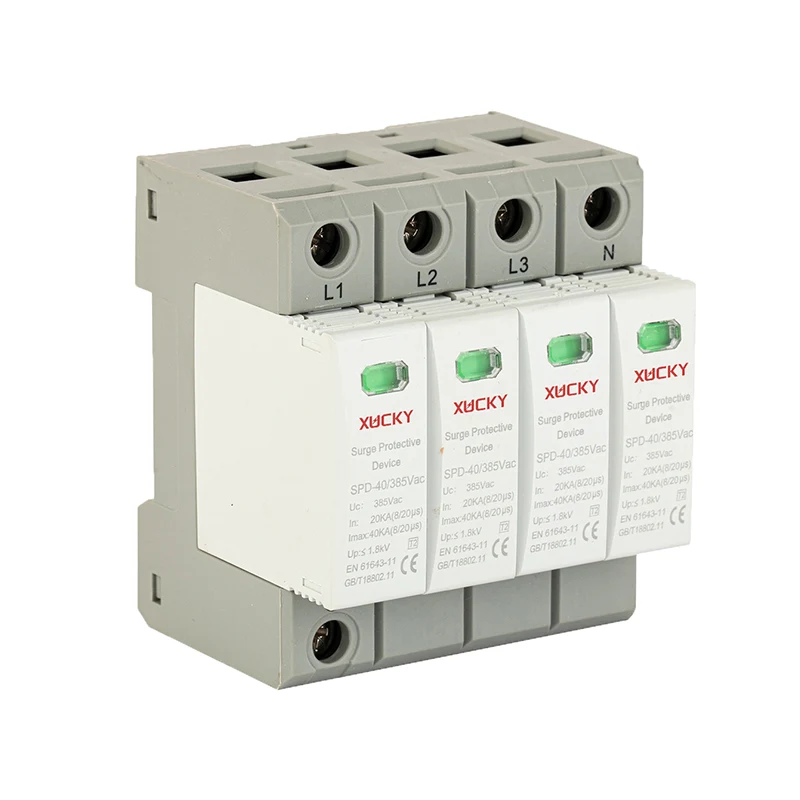

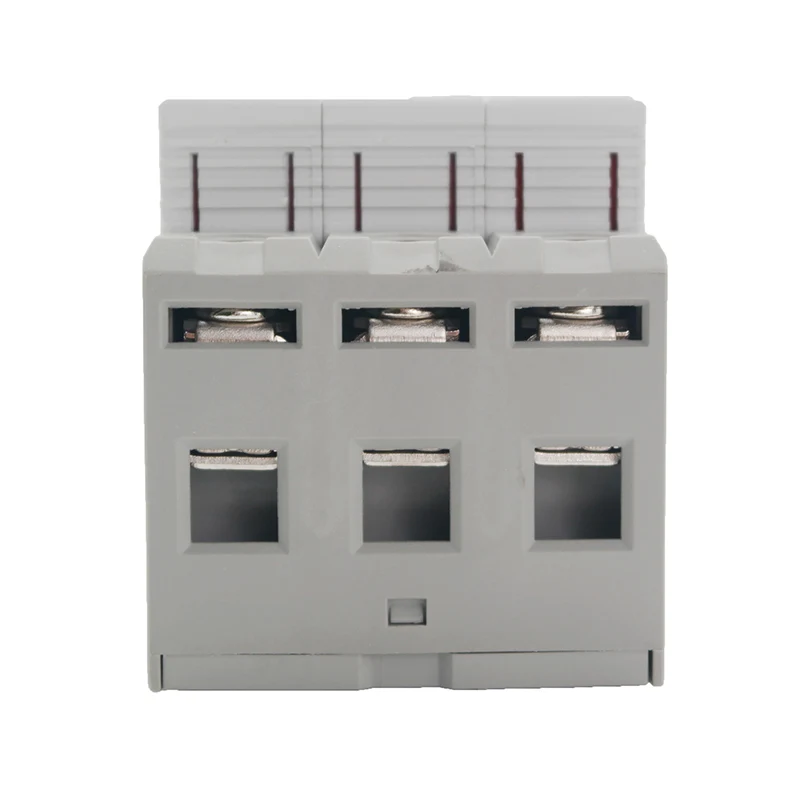

جهاز الحماية من زيادة التيار XUCKY SPD، سلسلة B، C، D يستخدم جهاز الحماية من زيادة التيار المعياري الكبير SPD لأنظمة إمداد الطاقة بتيار متردد 50/60 هرتز، وTT، وIT، وTN-S، وTN-C، وTN-C-S ذات الجهد المقنن 380 فولت أو أقل، لحماية شبكة الطاقة الناتجة عن البرق أو ارتفاع الجهد الزائد. يعتمد التصميم على IEC61643-1، ويمكنه تفريغ تيار البرق 100 كيلو أمبير، ويتم تثبيت العلبة على سكة كهربائية 35 مم، وسيخرج جهاز الفصل تلقائيًا من شبكة الطاقة الخاصة به، وفي الوقت نفسه يتحول مؤشر الحالة من الأخضر إلى الأحمر. يحتوي جهاز الحماية من زيادة التيار SPD على أوضاع حماية للوضع المشترك (MC) والوضع التفاضلي (MD).
يتوافق جهاز الحماية من زيادة التيار SPD مع متطلبات معيار IEC61643-1.
يستخدم جهاز الحماية من زيادة التيار SPD مكثفًا غير خطي ممتاز، في الظروف العادية، يكون جهاز الحماية من زيادة التيار في حالة مقاومة عالية، ويكون تيار التسرب صفرًا تقريبًا، لضمان إمداد الطاقة الطبيعي لنظام إمداد الطاقة. عندما يظهر الجهد الزائد لنظام الطاقة، يقوم جهاز الحماية من زيادة التيار على الفور بتوصيل حد الجهد الزائد بالنانو ثانية في نطاق عمل السلامة للمعدات. وفي الوقت نفسه، يتم إطلاق طاقة الجهد الزائد. بعد ذلك، يتحول جهاز الحماية من زيادة التيار بسرعة إلى حالة مقاومة عالية، والتي لا تؤثر على مصدر الطاقة العادي لنظام الطاقة.
جهاز الحماية من زيادة التيار SPD في نظام رباعي الأسلاك ثلاثي الطور، يتم توصيل أجهزة الحماية من زيادة التيار بين خطوط الطور الثلاثة وسلك أرضي ذو خط صفر. يكون جهاز الحماية من زيادة التيار في حالة مقاومة عالية في ظل الظروف العادية، وعندما يظهر ارتفاع الجهد الكهربي لشبكة الطاقة الناتج عن البرق أو لأسباب أخرى، فإن جهاز الحماية من زيادة التيار سوف يعمل على الفور في وقت النانو ثانية ليأخذ التيار إلى الأرض، ولحماية المعدات الكهربائية على شبكة الكهرباء. عندما يمر جهد التيار الزائد عبر الواقي، وبعد اختفائه، يتغير جهاز الحماية من زيادة التيار إلى حالة مقاومة عالية، وبالتالي لا يؤثر على التشغيل العادي لشبكة الطاقة.
★ استخدام حقوق الملكية الفكرية المستقلة للفيلم عالي الأداء أكسيد الزنك
★ استخدام التكنولوجيا المهنية ضمن وحدة حماية الدرع المعدني
★ المدمج في الإفراط في ارتفاع درجة الحرارة الحالية، وتكنولوجيا دائرة التحكم في درجة الحرارة
★ إشارة الإنذار واضحة، أخضر (عادي)، أحمر (خطأ)
★ تصميم الوحدة، سهولة التركيب، الصيانة، سهولة الصيانة
★ مع واجهة الاتصال عن بعد، مما يتيح المراقبة عن بعد
|
نموذج |
سبد-B30 |
سبد-B40 |
سبد-B60 |
|||
|
ماكس المستمر جهد التشغيل Uc (V~) |
320 |
385 |
320 |
385 |
320 |
385 |
|
مستوى الحماية الأعلى (كيلو فولت) |
<2.0 |
<2.0 |
<2.0 |
<2.5 |
<2.5 |
<3.0 |
|
التفريغ الاسمي التيار في (8/20μs) (كا) |
30 |
40 |
60 |
|||
|
ماكس التفريغ الحالي آيماكس (8/20 ميكروثانية) (كا) |
60 |
80 |
100 |
|||
|
وقت الاستجابة ر (م. ن) |
<25 |
|||||
|
الصمامات أو قواطع الدائرة (أ) |
63 |
|||||
|
بيئة العمل (°C) |
-40 درجة مئوية~+85 درجة مئوية |
|||||
|
الرطوبة النسبية (٪) |
≥95%(25°C) |
|||||
|
موصل الوصول مساحة المقطع العرضي (مم²) |
≥25 |
≥35 |
≥35 |
|||
|
أرض الوصول مساحة المقطع العرضي (مم²) |
≥35 |
≥35 |
≥35 |
|||
|
نموذج |
سبد-C15 |
سبد-C20 |
||||||||
|
ماكس التشغيل المستمر الجهد الكهربائي (Uc) (V~) |
275 |
320 |
375 |
420 |
440 |
275 |
320 |
375 |
420 |
440 |
|
مستوى الحماية الأعلى (كيلو فولت) |
<1.2 |
<1.5 |
<1.8 |
<2.0 |
<2.0 |
<1.2 |
<1.5 |
<1.8 |
<2.0 |
<2.0 |
|
التفريغ الاسمي التيار في (8/20μs) (كا) |
15 |
20 |
||||||||
|
ماكس التفريغ الحالي آيماكس (8/20 ميكروثانية) (كا) |
30 |
40 |
||||||||
|
وقت الاستجابة ر (م. ن) |
<25 |
|||||||||
|
الصمامات أو قواطع الدائرة الكهربائية (أ) |
25 |
32 |
||||||||
|
بيئة العمل (°C) |
-40 درجة مئوية~+85 درجة مئوية |
|||||||||
|
الرطوبة النسبية (٪) |
≥95%(25°C) |
|||||||||
|
موصل الوصول مساحة المقطع العرضي (مم²) |
≥16 |
≥25 |
||||||||
|
أرض الوصول مساحة المقطع العرضي (مم²) |
≥16 |
≥25 |
||||||||
|
سلك إنذار مساحة المقطع العرضي (مم²) |
≥1.5 |
|||||||||
|
نموذج |
SPD-D5 |
SPD-D10 |
||||||
|
ماكس المستمر جهد التشغيل Uc (V~) |
275 |
320 |
385 |
420 |
275 |
320 |
385 |
420 |
|
مستوى الحماية الأعلى (كيلو فولت) |
<1.2 |
<1.5 |
<1.8 |
<2.0 |
<1.2 |
<1.5 |
<1.8 |
<2.0 |
|
التفريغ الاسمي التيار في (8/20μs) (كا) |
5 |
10 |
||||||
|
ماكس التفريغ الحالي آيماكس (8/20 ميكروثانية) (كا) |
10 |
20 |
||||||
|
وقت الاستجابة ر (م. ن) |
<25 |
|||||||
|
الصمامات أو قواطع الدائرة (أ) |
10 |
16 |
||||||
|
بيئة العمل (°C) |
-40 درجة مئوية~+85 درجة مئوية |
|||||||
|
الرطوبة النسبية (٪) |
≥95%(25°C) |
|||||||
|
موصل الوصول مساحة المقطع العرضي (مم²) |
≥10 |
≥16 |
||||||
|
أرض الوصول مساحة المقطع العرضي (مم²) |
≥16 |
≥25 |
||||||
|
مساحة المقطع العرضي لسلك الإنذار (مم²) |
≥1.5 |
|||||||
في نظام رباعي الأسلاك ثلاثي الطور، يتم توصيل خطوط الطور الثلاثة والخط المحايد بواسطة واقي بين المؤخرة.
في ظل الظروف العادية، يكون الحامي في حالة مقاومة عالية، وعندما يكون لشبكة الطاقة ارتفاع في الجهد الزائد بسبب ضربات البرق أو لأسباب أخرى، سيتم تشغيل الحامي على الفور بسرعة في وقت نانو ثانية، وسيتم إدخال الجهد الزائد الزائد في الأرض، وبالتالي حماية المعدات الكهربائية على شبكة الكهرباء.
عندما يمر جهد التيار الزائد من خلال الحامي، ويختفي، يتغير الحامي مرة أخرى إلى حالة المقاومة العالية، حتى لا يؤثر على التشغيل العادي لشبكة الطاقة. يظهر الرسم التخطيطي الكهربائي لجهاز الحماية من زيادة التيار أدناه.
ملاحظة: 1، فاصل الفشل الحراري 2، ورقة المكثف
■ واقي SPD لتيار البرق من الفئة C لتجهيز الصواعق للترابط المحتمل.
■ قم بتثبيت منطقة LPZ0B أو LPZ1 ومنطقة LPZ2.
■ يتم تثبيت جهاز الحماية من زيادة التيار عادةً في صندوق التوزيع الأرضي، ومركز الكمبيوتر، وغرفة الاتصالات، وغرفة التحكم في المصعد، وغرفة تلفزيون الكابل، وغرفة التحكم في المبنى، ومركز المراقبة الأمنية، ومركز التحكم في الحرائق، وغرفة التحكم الصناعية، وغرفة التحكم في معدات تحويل التردد، والمستشفى غرفة العمليات ووحدة العناية المركزة ومجهزة بالأجهزة الإلكترونية
1 ص

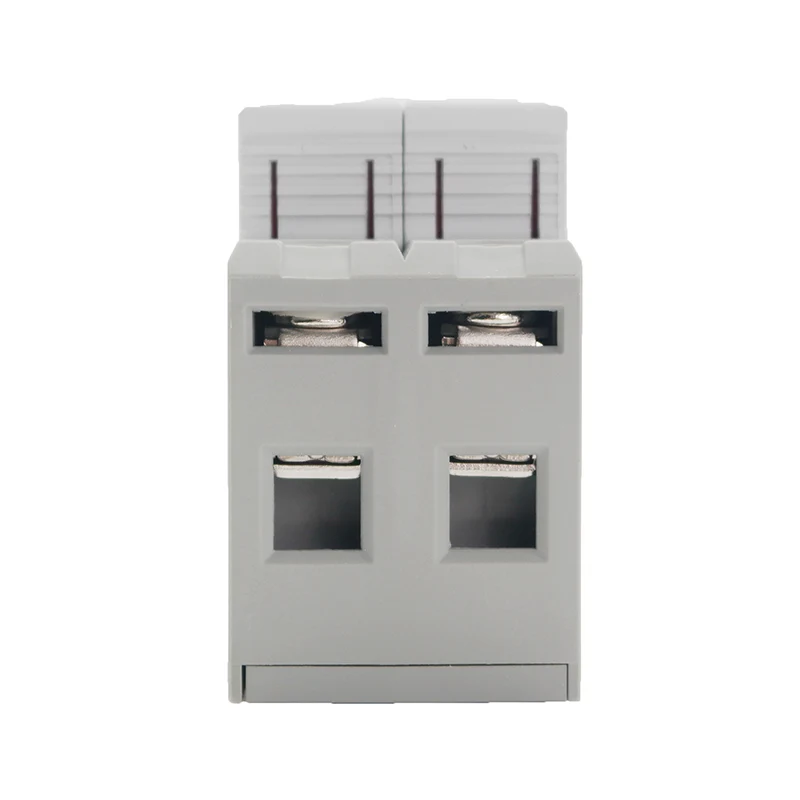

2 ص
3P

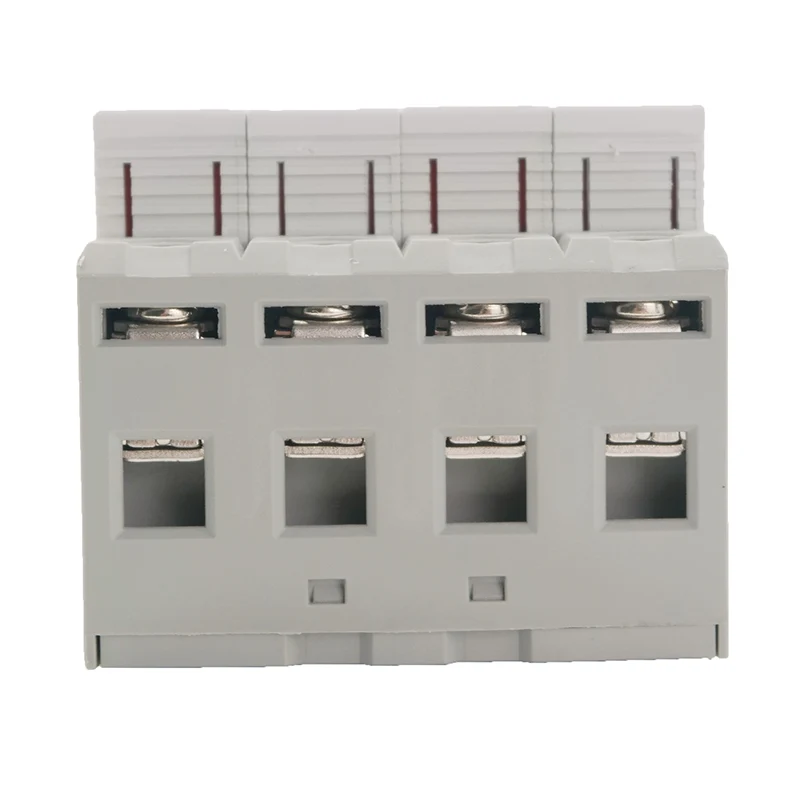

4P
القوة التدميرية للبرق كبيرة، والبرق خارج مصدر طاقة التبديل (مانع الصواعق) ليس كافيًا، وسوف تغزو موجة البرق بشكل مباشر أو غير مباشر (من خلال الحث الكهرومغناطيسي) جميع المسارات الكهربائية والقنوات المعدنية (مثل خط الطاقة وخط الإشارة، الهوائي والأنابيب المعدنية وما إلى ذلك). الجهد الزائد والجهد الزائد الناتج عن ذلك سوف يسبب ضررًا كبيرًا لنظام الشبكة، والمعدات الكهربائية، والمعلومات الإلكترونية، والخطوط التالفة الخفيفة، والأضرار الجسيمة للجهاز، مما يؤدي إلى شلل النظام، وتسبب في خسارة لا تحصى. يتغير تيار البرق بسرعة، في الكهرباء.
