RCBO C65

يعد RCBO C65 6KA من Xucky من النوع A 1P+N & 3P+N RCBO (قاطع الدائرة المتبقية التي يتم تشغيلها مع حماية إضافية متكاملة للتيار) هو الحل الأمثل لحماية كاملة ضد تيارات الصدع الزائدة والأرض. في وحدتين عرض (36 مم) وأربع وحدات عرض (72 مم) ، تضمن السلسلة ، في أي وقت وفي أي حالة ، سلامة الأشخاص والمرافق والمعدات ذات الصلة

إرسال استفسار

وصف المنتج

RCBO C65

مزايا المنتج

● يسمح الأسلاك الأمامية والعكسية من قبل Xucky عالية الجودة RCBO C65 ؛

● يمكن توصيل الجزء العلوي والسفلي إلى بوسار مع مقطع عرضي يصل إلى 16 مم 2 والأسلاك مع مقطع عرضي يصل إلى 25 مم 2 ؛

● مؤشر التسرب (علامة زرقاء/حمراء داخل النافذة الصغيرة) يجعل من السهل التحقق من مصدر أخطاء المنتج ويقلل من وقت الصيانة ؛

● ميزات السلامة المحسّنة: يوفر RCBO C65 حماية زائدة وقصيرة الدائرة لضمان التشغيل الآمن والموثوق للدوائر في التطبيقات المحلية والتجارية والسكنية.

● البناء عالي الجودة: مع مواد عالية الجودة والبناء ، يوفر قاطع الدائرة المصغرة RCBO C65 أداءً موثوقًا به ومتانة تفي بتوقعات المستخدمين المتطلبين.

● التصميم متعدد الاستخدامات: تم تصميم مفتاح الهواء للاستخدام المحلي والتجاري على حد سواء ، مما يجعله حلاً متعدد الاستخدامات لمجموعة واسعة من التطبيقات الكهربائية ، بما في ذلك المناطق المرتفعة أو المناطق ذات الطلب المرتفع للكهرباء.

طلب

المعيار: تأكيد لـ EN/IEC 61009 -1

كسر القدرة: 6KA

الحماية: خطأ الأرض ، الدائرة الزائدة والقصيرة

تصنيف التيار. في: 3،6،10،16،20 ، 25،32 ، 40a

التشغيل. أنا: 10.30. 100. 300MA

المميزة: B.C

تم تصنيف التيار المتبقي الذي يتم تشغيله وكسر السعة I △ M: 500A

تصنيف L △ NO: 0.5i △ n.

الدافع المقنن صمد أمام الجهد UIMP: 4000V

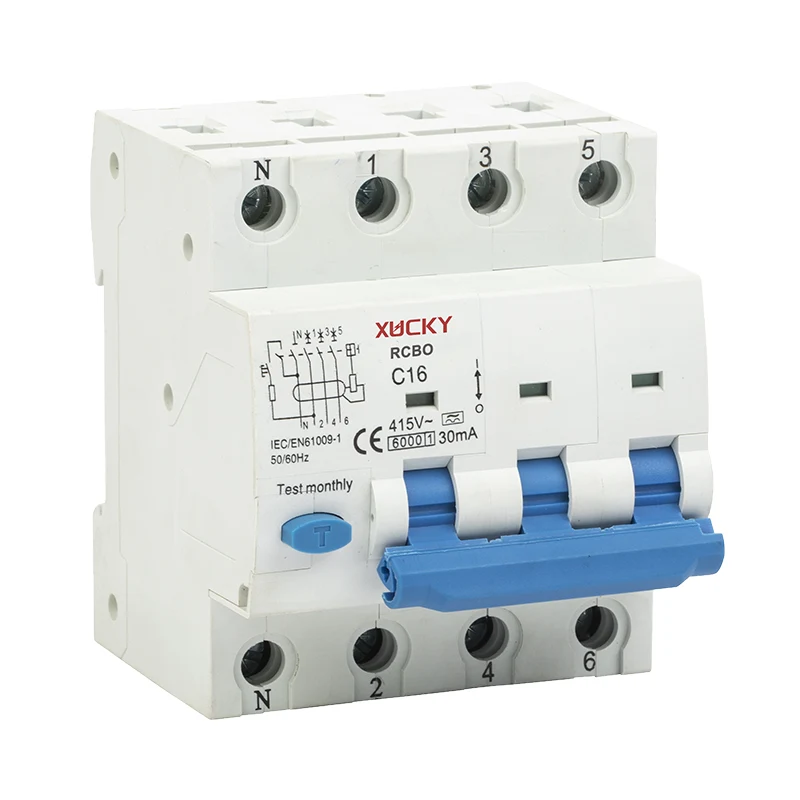

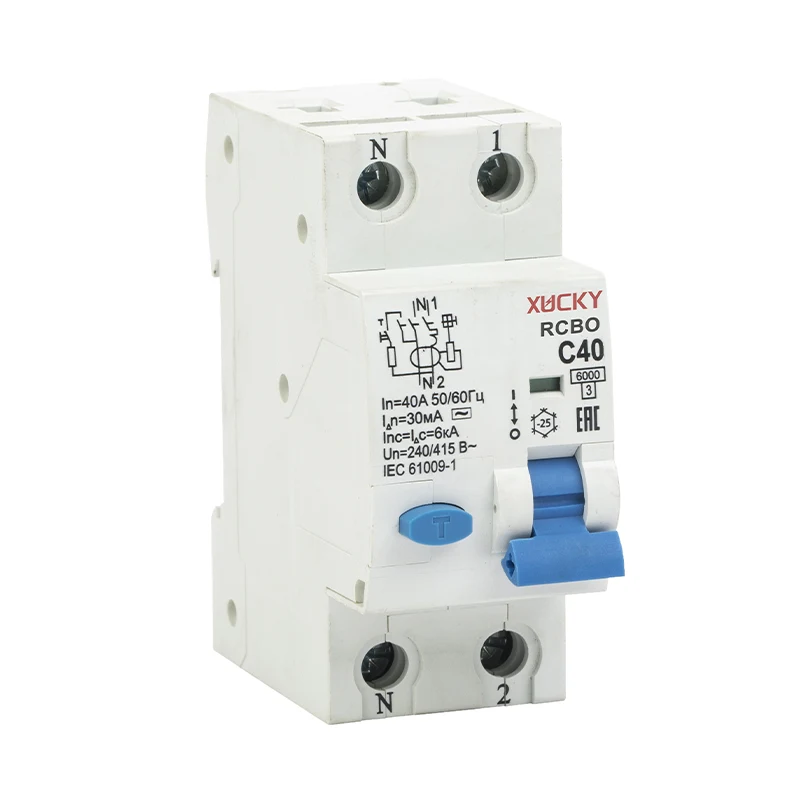

عدد الأعمدة: 1p+n ، 3p+n

الجهد المقدر: 230VAC

درجة الحماية: -25 ℃ ~+40 ℃

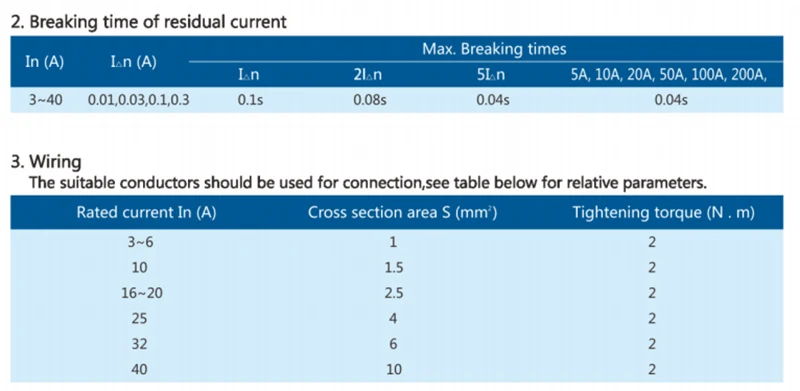

التيار المتبقي قبالة الوقت ≤0.1 ثانية.

نوع الصدع الأرضي الرحلة: الكهرومغناطيسي

على التيار: الحرارية المغناطيسية

درجة الحماية: IP20

جبل على السكك الحديدية 35 ملم

عرض 2 وحدات

نوع العروة الطرفي ونوع الدبوس

ورقة البيانات الفنية

	يكتب			2p	4p
	المعايير			IEC/EN 61009-1 ، IEC/EN 61009-2-1 ؛
	شهادة			CB ، CE ، Rohs
	بلد المنشأ			الصين
الميزات الكهربائية	اكتب (شكل موجة من تسرب الأرض مستشعر)			اكتب A ، اكتب AC
	عدد الأعمدة			1p+n	3p+n
	تصنيف التيار	في	A	6 ، 10 ، 13 ، 16 ، 20 ، 25 ، 32 ، 40 ، 50 ، 63 a	6 ، 10 ، 13 ، 16 ، 20 ، 25 ، 32 ، 40 أ
	الحساسية المقدرة	IΔN	م	10 ، 30 ، 100 ، 300 ma	30 ، 100 ، 300 مللي أمبير
	الجهد المقدر	UE	V	220/230/240 v	380/400/415 v
	وقت التشغيل	اكتب A / اكتب AC		لحظة
		اكتب أ [S]		10 مللي ثانية تأخير
		اكتب أ [ز]		40 مللي ثانية تأخير
	جهد العزل	واجهة المستخدم	V	500V AC
	فئة الجهد الزائد			ثالثا
	درجة التلوث			2
	جهد التشغيل من اختبار الدائرة		V	187 - 264 V	230 - 485 V
	التردد المقنن		هرتز	50/60 هرتز
	تصنيف القدرات القدرة على acc. إلى IEC/EN 61009-1	ICN	A	10000 أ
	تصنيف القدرات القدرة على acc. إلى IEC/EN 64947-2 (في الإشارة فقط إلى اختبار الدائرة القصيرة)	وحدة العناية المركزة	A	15000 أ
		ICS	A	7500 A (50 ٪ وحدة العناية المركزة)
	قدرة كسر المتبقية ACC.TO IEC/EN 61009-1	IΔM	A	3000 أ
	صنفت الدافع الصدد الجهد (1.2/10)	Uimp	كيلو فولت	4 كيلو فولت
	جهد اختبار العزل الكهربائي في Ind. التكرار. لمدة 1 دقيقة.		كيلو فولت	2.5 كيلو فولت (50/60 هرتز ، 1 دقيقة)

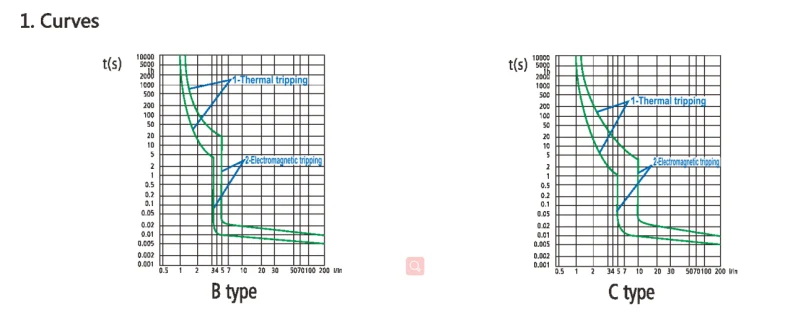

	إطلاق المغنطيسية الحرارية - الخصائص			الخصائص ب: 3in - 5in
				الخصائص C: 5in - 10in
	طاقة الحد من الفئة ACC. إلى EN 61009-1			3
	زيادة المقاومة الحالية (الموجة 8/20)		A	3000 أ

ميزات الميكانيكية	السكن			مجموعة العزل I - II ، RAL 7035
	تبديل			مجموعة العزل II ، RAL 5017
	زر الاختبار			مجموعة العزل II ، RAL 2000
	إشارة الاتصال مؤشر			نافذة خضراء / حمراء
	مؤشر رحلة خطأ الأرض			نافذة بيضاء
	الحياة الكهربائية	العمليات		4000 دورة
	الحياة الميكانيكية	العمليات		10000 دورة
	درجة الحماية ACC. إلى EN 60529	السكن		IP4x
		المحطات		IP2x
	مقاومة الصدمة ACC. إلى IEC/EN 60068-2-27			25g - 2 صدمات - 13ms
	مقاومة الاهتزاز ACC. إلى IEC/EN 60068-2-6			0.1 مم أو 1 غرام - 20 دورة في 5 ... 150 ... 5 هرتز
	الظروف البيئية (الحرارة الرطبة) ACC. إلى IEC/EN 60068-2-30		° C/RH	28 دورة مع 55 درجة مئوية/90-96 ٪ و 25 درجة مئوية/95-100 ٪
	درجة الحرارة المرجعية لوضع العنصر الحراري		درجة مئوية	30 درجة مئوية
	درجة الحرارة المحيطة (مع متوسط يومي ≤ 35 درجة مئوية)		درجة مئوية	-25 ... +40 درجة مئوية
	درجة حرارة التخزين		درجة مئوية	-40 ... +70 درجة مئوية
تثبيت	نوع المحطة			محطة توأم للأغراض (الرفع / المفتوح الفم)
	حجم المحطة للكابلات	أسفل / أعلى	مم	25/35 مم مربع
	حجم المحطة لقرار الدبوس	أسفل / أعلى	مم	10/16 مم مربع
	حجم المحطة لشوكة الشوكة	أسفل / أعلى	مم	M6 - 10/16 مم مربع
	أسلاك صلبة /تقطعت بهم السبل			1x 1mm² - 35mm² 2 × 1mm² - 16mm² *
	الأسلاك المرنة مع أو بدون ferrules			1x 1mm² - 25mm² 2 × 1mm² - 10mm² *
	تشديد عزم الدوران	أسفل / أعلى		2 نانومتر
	طول تجريد الكابل			10mm
	تصاعد			نحن DIN Rail في 60715 (35mm) عن طريق تصاعد مقطع
	موقف التثبيت			أي
	الاتصال من			الطرفي العلوي/السفلي

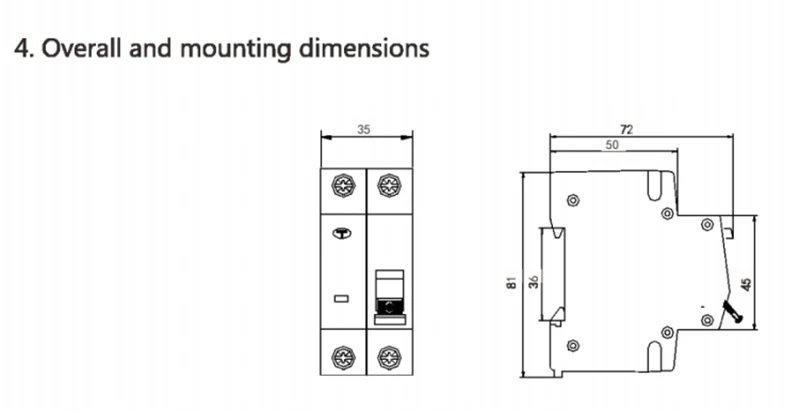

	الأبعاد (H x w x d)		مم	90 × 36 × 72 مم	90 × 72 × 72 مم
	وزن		كجم	0.19 كجم	0.42 كجم
التعبئة	تعبئة أ (مربع فردي)	كمية	قِطَع	1	1
		البعد (HWD)	مم	904080 مم	907881 مم
		وزن	كجم	0.2 كجم	0.43 كجم
	التعبئة B (*أ) (المربع الأوسط)	كمية	قِطَع	6	3
		البعد (HWD)	مم	2559591.2 مم	2429889 مم
		وزن	كجم	1.3 كجم	1.3 كجم
	التعبئة C (*ب) (كرتون ماستر)	كمية	قِطَع	60	30
		البعد (HWD)	مم	510275200 مم	520255200 مم
		وزن	كجم	14.5 كجم	14.5 كجم
مزيج مع العناصر المساعدة	جهة اتصال مساعدة			و (YYS)	و (YYS)
	اتصال Allarm			و (YYS)	و (YYS)
	رحلة تحويلة			و (YYS)	و (YYS)
	جهة اتصال مساعدة للتركيب السفلي			و (YYS)	و (YYS)
	إطلاق الجهد السفلي			و (YYS)	و (YYS)
	إطلاق الجهد الزائد			و (YYS)	و (YYS)
	جهاز تشغيل المحرك			و (YYS)	و (YYS)
