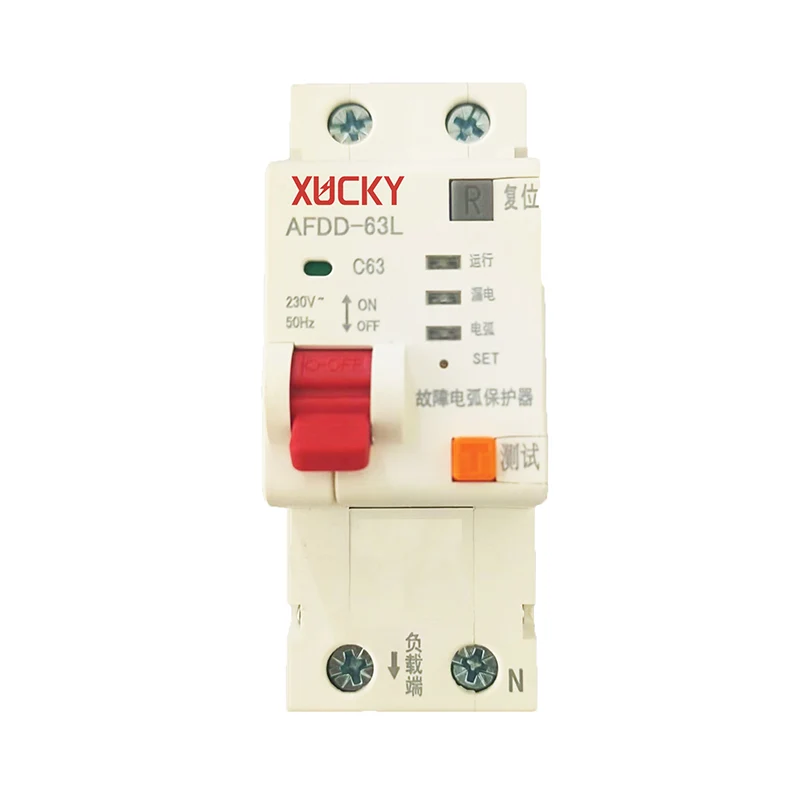

AFDD

يقوم واقي قوس العطل AFDD، والمشار إليه فيما يلي باسم الحامي، بالكشف بشكل فعال عن قوس العطل في خط الوصول، بما في ذلك القوس المتوازي للخطأ وقوس سلسلة الأخطاء. عندما يكتشف وجود قوس خطأ يسبب حريقًا في الخط، يمكن تنفيذ وظيفة إيقاف تشغيل التيار الكهربائي لتحقيق غرض التحذير من حدوث حريق.

إن واقي قوس الصدع AFDD مناسب للخطوط الكهربائية بقدرة 10KW أو أقل في المباني الصناعية والمدنية، ويجب ألا يزيد طول خط الحماية عن 100 متر.

يتبع المنتج معيار GB/T 31143-2014 IEC62602، والذي يمكن أن يكون مناسبًا لدور رعاية المسنين والمدارس والمباني التجارية والفنادق والمصانع والمستودعات والمكتبات والمكاتب والمساكن العائلية وأماكن الترفيه، إلخ.

المعلمات التقنية للمنتج

حجم المنتج والتعريف الهيكلي

تعليمات التشغيل

1. مؤشر التشغيل (أخضر)، عندما يتم تشغيل المنتج وتشغيله بشكل طبيعي، يضيء ضوء مؤشر RUN، مما يشير إلى تشغيل وظيفة القوس الخاطئة.

2. مؤشر التسرب (أحمر)، عندما يتم فصل المنتج بسبب فشل التسرب، في المرة التالية التي يتم فيها إغلاق البوابة، سيومض ضوء مؤشر التسرب المنبه، وسيتم رفع المنبه تلقائيًا بعد 60 ثانية.

3. مؤشر القوس (أصفر)، عندما يتم فصل المنتج بسبب فشل القوس، في المرة التالية التي يتم فيها إغلاق البوابة، يومض ضوء مؤشر القوس للإنذار، وسيتم رفع الإنذار تلقائيًا بعد 60 ثانية.

4. إعادة ضبط المنتج. عندما يتم فصل المنتج بسبب فشل القوس أو التسرب، سينبثق الزر R، وستحتاج إلى الضغط عليه لإغلاق البوابة.

5. تجربة الانفصال. عندما لا يكون هناك إنذار، اضغط على المفتاح "T"، وسيخضع المنتج لتجربة فك الأزرار للتحقق مما إذا كانت وظيفة فك الأزرار للمنتج طبيعية. عندما يكون المنتج في إشارة إنذار قوس التسرب أو الخطأ، اضغط مع الاستمرار على مفتاح T لمدة ثانيتين لتحرير إشارة الإنذار بالقوة.

6. الاستعلام وتبديل وضع العمل لقوس الخطأ. اضغط على مفتاح SET لفترة قصيرة للاستعلام عن وضع العمل الحالي. اضغط على مفتاح SET لفترة طويلة للتبديل بين 4 أوضاع. في هذا الوقت، يومض ضوء RUN. يشير الرقم إلى وضع العمل (يُرجى عدم تعديله إذا لم يكن ذلك ضروريًا).

فلاش مرة واحدة: تعطيل الوضع. في هذا الوقت، يتم إيقاف تشغيل وظيفة الكشف عن القوس، وسيتم إيقاف تشغيل ضوء التشغيل RUN.

وميض مرتين: وضع مضاد للتداخل

فلاش 3 مرات: الوضع القياسي (الافتراضي)

وميض 4 مرات: وضع شديد الحساسية

وصف واجهة المنتج

*ملحوظة:

①　عندما يكون المنتج في وضع التنبيه، تعمل وظيفة الكشف بشكل طبيعي.

②　 عندما يكون المنتج في إشارة الإنذار، يجب رفع الإنذار قبل إجراء تجربة إلغاء القفل.

③　بعد إيقاف تشغيل وظيفة الكشف عن القوس، يمكن أن تعمل وظيفة التسرب بشكل طبيعي
