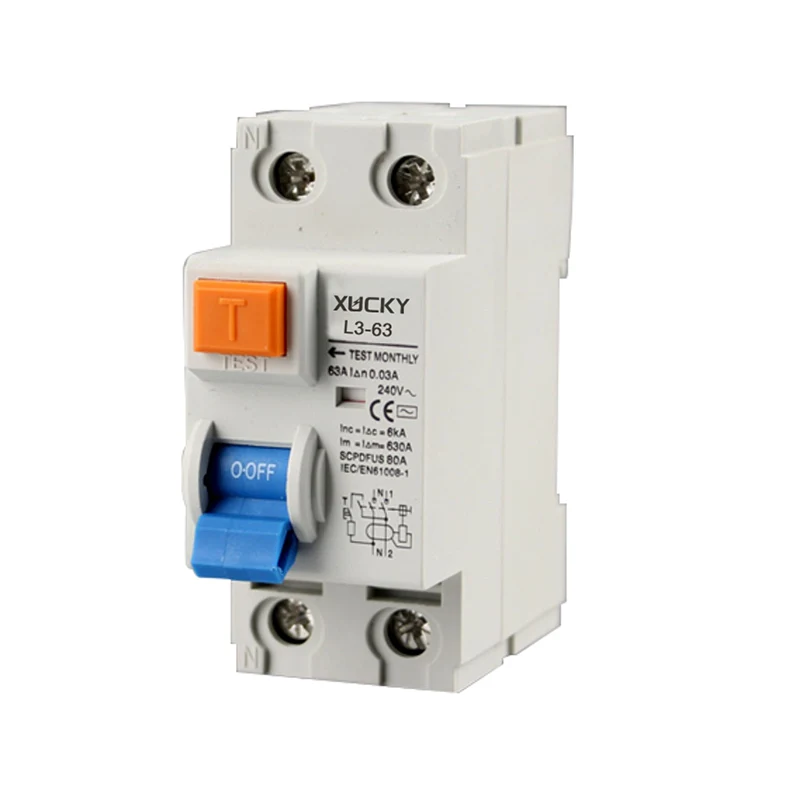

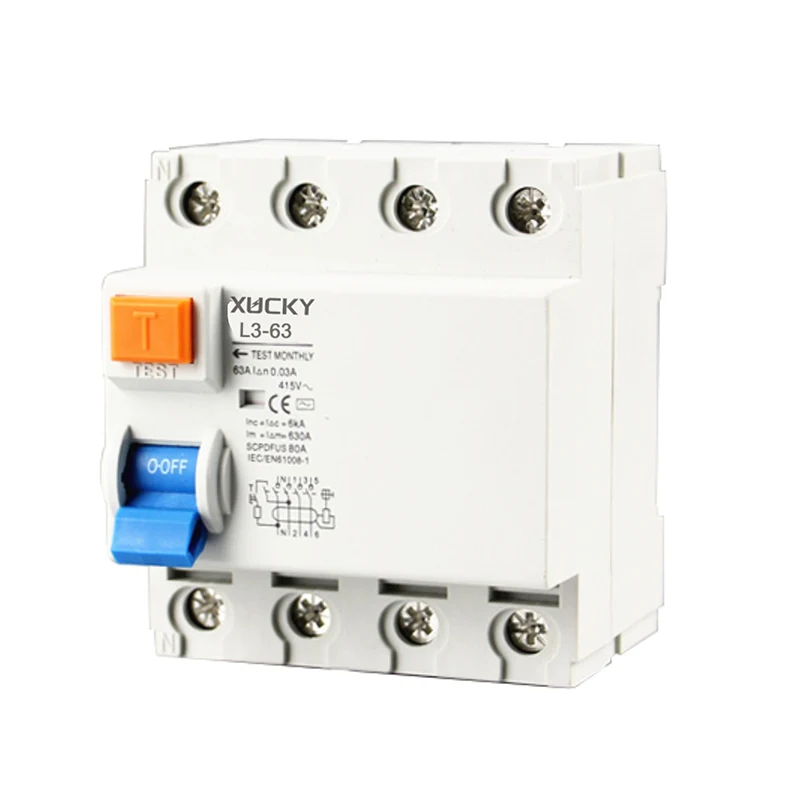

L3-63 قاطع الدائرة الحالية المتبقية

المعلمات الرئيسية لقاطع دائرة التيار المتبقي L3-63:

قيمة المعلمة التقنية

الفولطية: Un (V) 240 فولت ~ 1P+N، 415 فولت ~ 3P+N

التصنيف الحالي (أ) في: 16 أ، 20 أ، 25 أ، 32 أ، أ، 40 إلى 50 أ، 63 أ

تصنيف التشغيل المتبقي الحالي I (A): 0.03،0.1،0.3

عدد 1 ع + ن، 3 ع + ن

نوع التيار المتردد، نوع وفقًا لحالة العمل مع نوع تأخير تحويلة التيار المستمر من النوع S

تصنيف الحد من ماس كهربائى الحالي Inc(A): 6000

تصنيف الحد المتبقي من تيار الدائرة القصيرة I c (A): 6000

قدرة التبديل والكسر المقدرة Im (A): 500 (في 50 أمبير)، 630 (في = 63 أمبير)

قدرة التشغيل والإيقاف المتبقية المقدرة I m(A): 500 (في 50A)، 630 (في = 63A)

تصنيف التيار غير التشغيلي المتبقي I no: 0.5I n

عزم الدوران (نيوتن متر): 2.5 ~ 4

المظهر وحجم التثبيت:

36 درجة -0.42 (1P+N)، 72 درجة -0.46 (3P+N)، دليل التركيب TH35-7.5

مستوى التلوث: 2

مستوى الحماية: IP20

تثبيت فئة Ⅱ فئة

يعد ID RCCB (قاطع دائرة التيار المتبقي) وF360 RCCB نموذجين مختلفين لقواطع دائرة التيار المتبقي، والتي تعد مكونات أساسية في الأنظمة الكهربائية المصممة لضمان السلامة عن طريق مقاطعة الدائرة عند اكتشاف خلل في التيار، عادةً بسبب خطأ الأرض أو تسرب التيار.

معرف RCCB:

● التصميم: تم تصميم ID RCCB مع التركيز بشكل خاص على صغر الحجم وسهولة التركيب. وغالبا ما يستخدم في التطبيقات السكنية والتجارية الخفيفة.

● الميزات: يأتي مزودًا بزر اختبار لمحاكاة حالة الخلل، مما يضمن أن الجهاز يعمل بشكل صحيح. بالإضافة إلى ذلك، قد يتضمن مؤشرات مرئية لحالة الرحلة.

● الأداء: يُعرف ID RCCB بموثوقيته ووقت الاستجابة السريع، مما يجعله مناسبًا للحماية من الصدمات الكهربائية والحرائق الناجمة عن أخطاء العزل.

● المواصفات: عادة، يمكنه التعامل مع التيارات حتى حد معين (على سبيل المثال، 32 أمبير، 40 أمبير) وله عتبة تعثر للتيارات المتبقية (على سبيل المثال، 30 مللي أمبير).

F360 RCCB:

● التصميم: تم تصميم F360 RCCB للتطبيقات الصناعية والتجارية الأكثر تطلبًا. لقد تم تصميمه ليتحمل البيئات القاسية والأحمال العالية.

● الميزات: قد يوفر هذا النموذج ميزات متقدمة مثل قدرة مقاطعة أعلى، ومتانة محسنة، وربما واجهات رقمية للمراقبة والتحكم.

● الأداء: مع التركيز على الاستخدام الشاق، يضمن F360 RCCB حماية قوية ضد التيارات الزائدة وتيارات التسرب الأرضي، مما يوفر مستوى أعلى من الأمان في الأنظمة الكهربائية المعقدة.

● المواصفات: يدعم عمومًا تصنيفات التيار الأعلى (على سبيل المثال، حتى 63 أمبير أو أكثر) وقد يحتوي على إعدادات رحلة قابلة للتعديل لتلبية متطلبات التطبيقات المختلفة.

ملخص:

● يعتبر ID RCCB مثاليًا للإعدادات السكنية والتجارية صغيرة الحجم حيث تعتبر كفاءة المساحة وسهولة الاستخدام من الأولويات.

● يعتبر F360 RCCB أكثر ملاءمة للبيئات الصناعية والتجارية الكبيرة التي تتطلب أداءً أعلى ومتانة وربما خيارات تحكم أكثر تطورًا.

● يعتمد الاختيار بين الاثنين على الاحتياجات المحددة للنظام الكهربائي، مع عوامل مثل سعة الحمولة، والظروف البيئية، ومستوى التطور الذي يتطلب لعب أدوار رئيسية في عملية صنع القرار.
