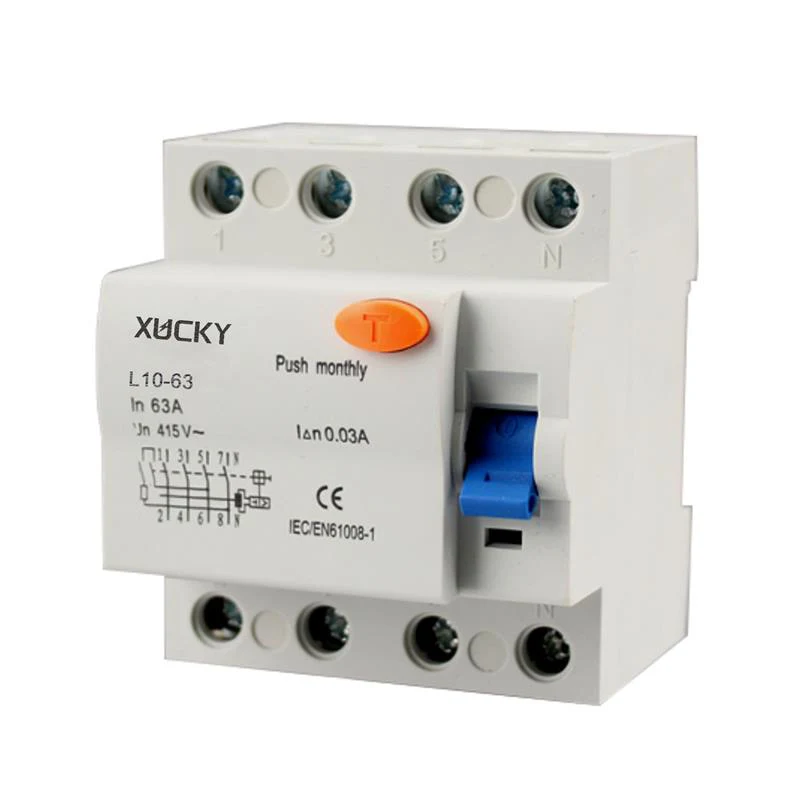

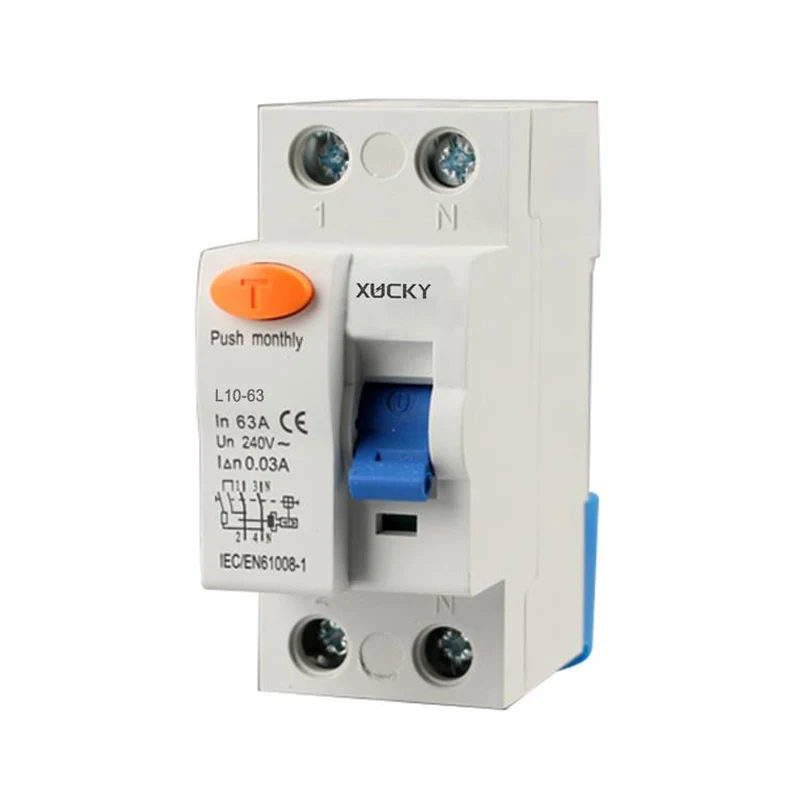

L10-63 قاطع الدائرة الحالية المتبقية

قاطع دائرة التيار المتبقي L10-63 من العلامة التجارية XUCKY Electric

المعلمات الرئيسية

قيمة المعلمة التقنية

الفولطية: Un (V) 240 فولت ~ 1P+N، 415 فولت ~ 3P+N

التصنيف الحالي (أ) في: 16 أ، 20 أ، 25 أ، 32 أ، أ، 40 إلى 50 أ، 63 أ

تصنيف التشغيل المتبقي الحالي I (أ): 0.03،0.1،0.3

عدد 1 ع + ن، 3 ع + ن

نوع التيار المتردد، نوع وفقًا لحالة العمل مع نوع تأخير تحويلة التيار المستمر من النوع S

الحد المقدر لتيار الدائرة القصيرة Inc(A): 6000

تصنيف الحد المتبقي من تيار الدائرة القصيرة I c (A): 6000

قدرة التبديل والكسر المقدرة Im (A): 500 (في 50A)، 630 (In = 63A)

قدرة التشغيل والإيقاف المتبقية المقدرة I m(A): 500(In 50A)، 630 (In = 63A)

التصنيف الحالي غير التشغيلي المتبقي I no: 0.5I n

عزم الشد (نيوتن متر) : 2.5 ~ 4

حجم المظهر والتثبيت:

36 درجة -0.42 (1P + N)، 72 درجة -0.46 (3P + N)، دليل التركيب TH35-7.5

مستوى التلوث: 2

مستوى الحماية: IP20

تثبيت فئة Ⅱ فئة
