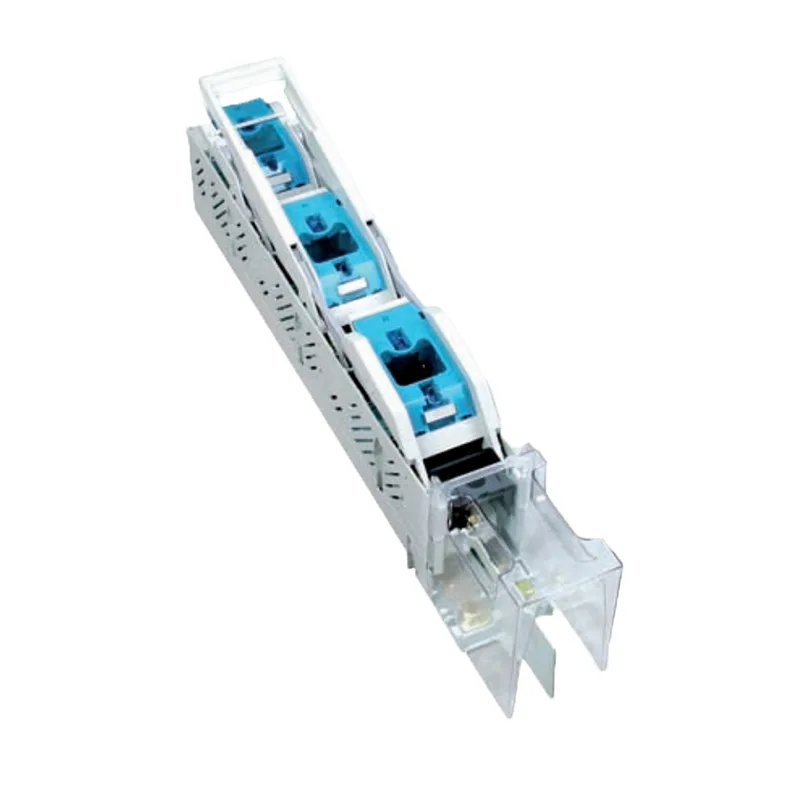

HG2B مفتاح فصل الصمامات في الخط

يعد قاطع مفتاح المصهر المدمج HG2B مناسبًا للجهد المتردد المقدر بـ 660 فولت أو أقل، والتيار المتردد من 160 أمبير إلى 630 أمبير، وتردد التيار المتردد المقدر بـ 50 هرتز. مع عملية التحميل، أول محول تيار وتكامل مفتاح الشريط، مع مزايا الضبط المريح لمخرج المدخل العلوي السفلي، والكسر المنفصل ثلاثي الطور، والكسر المتزامن ثلاثي الطور وغيرها، يستخدم على نطاق واسع في مجموعات كاملة من المنتجات والمحطات الفرعية المستوردة.

إرسال استفسار

وصف المنتج

نطاق التطبيق

في نظام التوزيع للمؤسسات الصناعية، يتم استخدامه بشكل أساسي في دوائر التوزيع ودوائر المحركات ذات تيارات ماس كهربائى عالية، والتي يمكن استخدامها لتشغيل وإيقاف الدائرة يدويًا بشكل غير متكرر وعزل مصدر الطاقة، ويمكن أن تحمي دائرة التيار المتردد من ماس كهربائى. إن أداة فصل مفتاح المصهر المدمج غير مناسبة لبدء وفصل مفتاح محرك واحد. تلبية المعايير: GB14048.3، IEC60947-3.

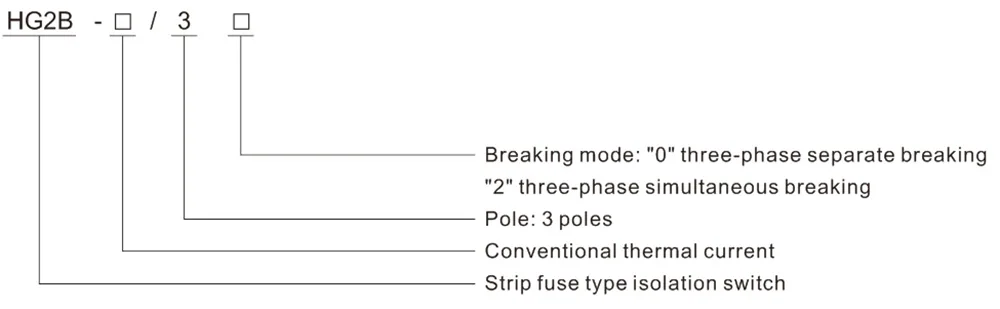

النموذج والمعنى

ظروف العمل العادية وظروف التثبيت

1. درجة حرارة الهواء المحيط لا تزيد عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية.

2. لا يتجاوز ارتفاع موقع التركيب 2000 متر.

3. الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، فإن الرطوبة النسبية للهواء لا تتجاوز 50%، وقد يسمح برطوبة نسبية أعلى عند درجات حرارة أقل، على سبيل المثال 90% عند 20 درجة مئوية. وينبغي اتخاذ تدابير خاصة للتكثيف العرضي الناجم عن التغيرات في درجات الحرارة.

4. مستوى تلوث البيئة المحيطة هو 3.

5. يجب تركيب مفتاح فصل المصهر الموجود في الخط في مكان لا يوجد به اهتزاز أو صدمة أو اهتزاز كبير ولا يوجد مطر أو ثلج. وفي الوقت نفسه، يجب ألا يكون هناك وسط خطير للانفجار في موقع التركيب، ويجب ألا يكون هناك غاز وغبار في الوسط الذي يمكن أن يؤدي إلى تآكل المعدن وتدمير العزل.

ميزات المنتج

■ التكامل الأول لمحول التيار ومفتاح المصهر

■ مع حافة السكين وجهاز إطفاء القوس، فهو آمن للتشغيل

■ يمكن إضافة شفرة معزولة، وسلسلة NT/NH ونواة ذوبان أشباه الموصلات الشائعة (الذوبان السريع)

■ يمكن إضافة جهاز مراقبة الصمامات ومفتاح الإشارة

■ يستخدم كمفتاح رئيسي، بقدرة كسر لحظية تصل إلى 50-100 كيلو أمبير

■ مفتاح عزل من نوع منصهر الشريط DNH5 المزود بتقنية معالجة فريدة

■ إن أداة فصل مفتاح المصهر المضمّن جميلة المظهر، وجديدة وموجزة، وتتوافق مع معيار IEC60947-3.GB14048.3.

الهيكل والخصائص

يتكون مفتاح فصل الصمامات المدمج من قاعدة وقاعدة وغطاء ومقبض وغطاء واقي وغيرها. يتم تثبيت وصلة المصهر من سلسلة NT على الغلاف واستخدامها كشفرة اتصال متحركة؛ يدور المقبض على طول نقطة ارتكاز القاعدة على شكل مروحة، وينكسر الغطاء ويغلق مع المصهر. هناك مسافة مساحة كبيرة ونقطة انقطاع واضحة لتلبية متطلبات مفتاح العزل. يمكن تفكيك القاعدة والقاعدة بسهولة، بحيث يتم تثبيت القاعدة على شريط الحافلة بأمان وموثوقية. القاعدة مجهزة بشبكة إطفاء قوسية لضمان قدرة الكسر للمفتاح.

المعلمات التقنية الرئيسية

					HG2B-160/100	HG2B-250	HG2B-400	HG2B-630
المعلمات الكهربائية	مع الصمامات	تصنيف الجهد التشغيلي	إي	V	تيار متردد 380 فولت	تيار متردد 380 فولت	تيار متردد 380 فولت	تيار متردد 380 فولت
		تصنيف التشغيل الحالي		A	160	250	400	630
		التيار الحراري التقليدي		A	160	250	400	630
		تصنيف محدود ماس كهربائى الحالي		ال	50	50	50	50
		تصنيف الجهد العزل		V	690	690	690	690
		النبض المقنن يتحمل الجهد		كيلو فولت	8	8	8	8
		استخدام الصف			ايه سي-21ب	ايه سي-21ب	ايه سي-21ب	ايه سي-21ب
	بسكين العزل	تصنيف الجهد التشغيلي	إي	V	\	تيار متردد 240 فولت	تيار متردد 400 فولت	تيار متردد 400 فولت
		تصنيف التشغيل الحالي	أي	A	\	250	400	630
		التيار الحراري التقليدي	إيث	A	\	250	400	630
		تصنيف محدود ماس كهربائى الحالي	اي سي دبليو	ال	\	16	16	16
		تصنيف الجهد العزل	واجهة المستخدم	V	\	1000	1000	1000
		النبض المقنن يتحمل الجهد	امب	كيلو فولت	\	12	12	12
		استخدام الصف			\	إيه سي-22ب	إيه سي-22ب	إيه سي-22ب
	المعلمات المشتركة	التردد المقدر		هرتز	50/60	50/60	50/60	50/60
		القطب			3	3	3	3
		القدرة على صنع تصنيف		A	10 أي
		قدرة الكسر المقدرة		A	8 أي
		وزن		كجم	1.66	8.64	8.64	9.42
الصمامات		الحجم (RT16\NT\NH) IEC60269-2، GB13539.2			00	1	2	3
		التشغيل الحالي	في	A	160	250	400	630
		استهلاك الطاقة	P	W	12	18	28	40
آلية		الحياة الميكانيكية		مرات	1400	1400	800	800
آلية		تباعد بسبار		مم	100	185	185	185
حماية		أمام	على		IP20	IP20	IP20	IP20
حماية			عن		IP30	IP30	IP30	IP30
آحرون		مراقب الصمامات الإلكترونية (EFM)			يمكن إضافتها	يمكن إضافتها	يمكن إضافتها	يمكن إضافتها
آحرون		ردود فعل إشارة ON-OFF (مفتاح صغير)			يمكن إضافتها	يمكن إضافتها	يمكن إضافتها	يمكن إضافتها
ظروف العمل		درجة حرارة		℃	-5~+55
		وضع العمل			العمل المستمر
		عملية			مقبض
		وضع التثبيت			رَأسِيّ
		ارتفاع		m	≥2000
		مستوى التلوث			3
		درجة الجهد الزائد			Ⅲ	Ⅳ

العلاقة بين المفتاح ورابط المصهر

التيار الحراري التقليدي Ith	رمز رابط الصمامات	التصنيف الحالي لوصلة المصهر (A)
160 أ	NT00	10، 16، 25، 32، 40، 50، 63، 80، 100، 125، 160
250 أ	NT3	200، 250
400 أ	NT3	315، 355، 400
630 أ	NT3	425، 500، 630

ملحوظة: مصهر NT3-200، 250A غير قياسي، يرجى الاتصال بشركتنا للطلب أو التخصيص.

أبعاد المخطط التفصيلي والتثبيت

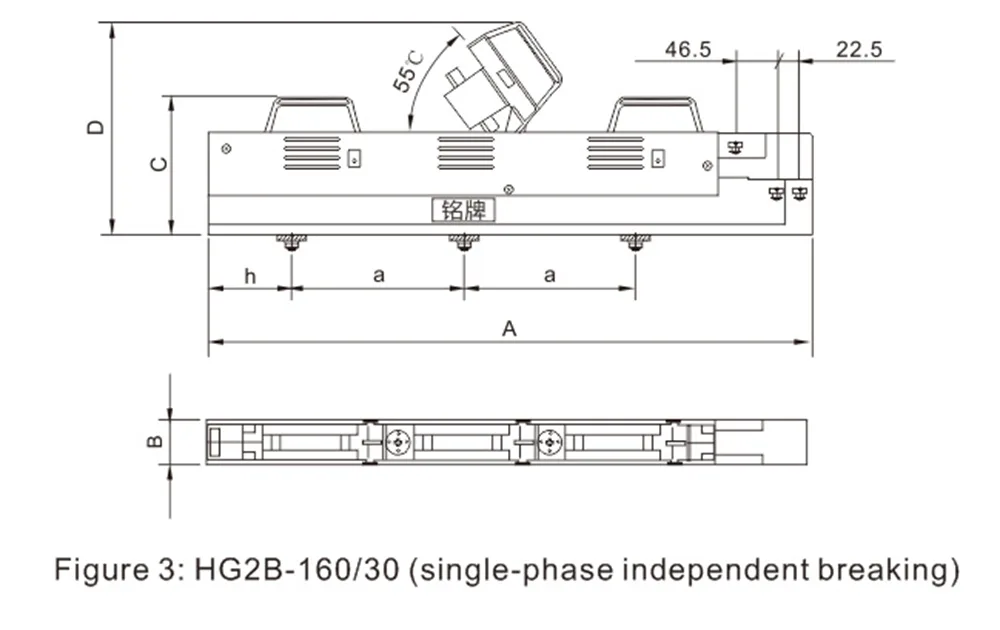

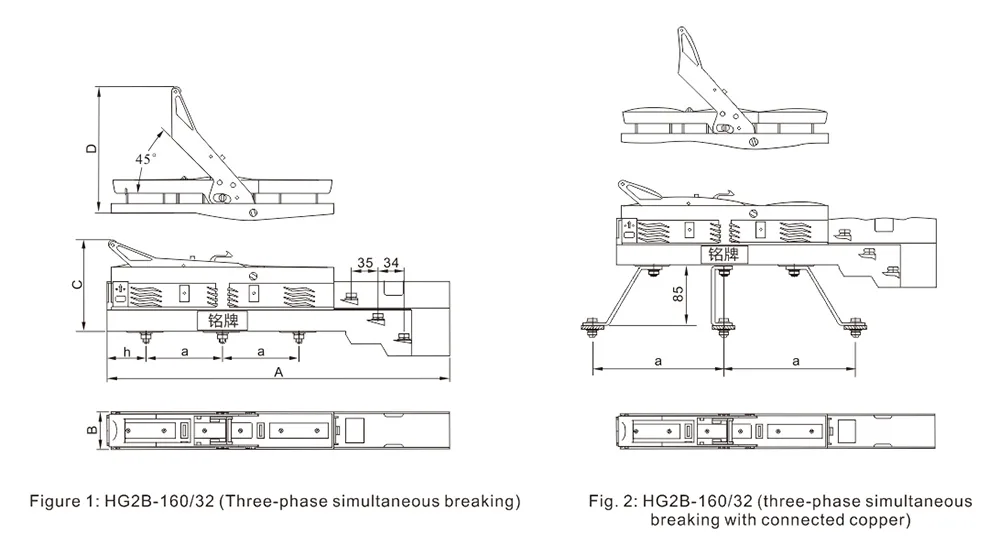

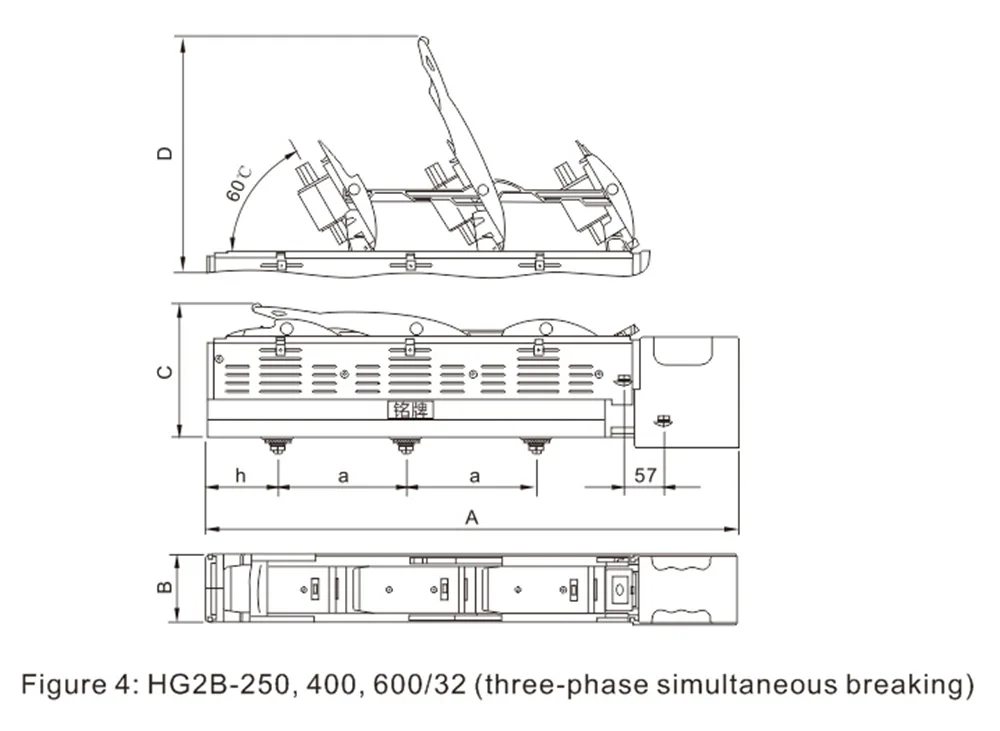

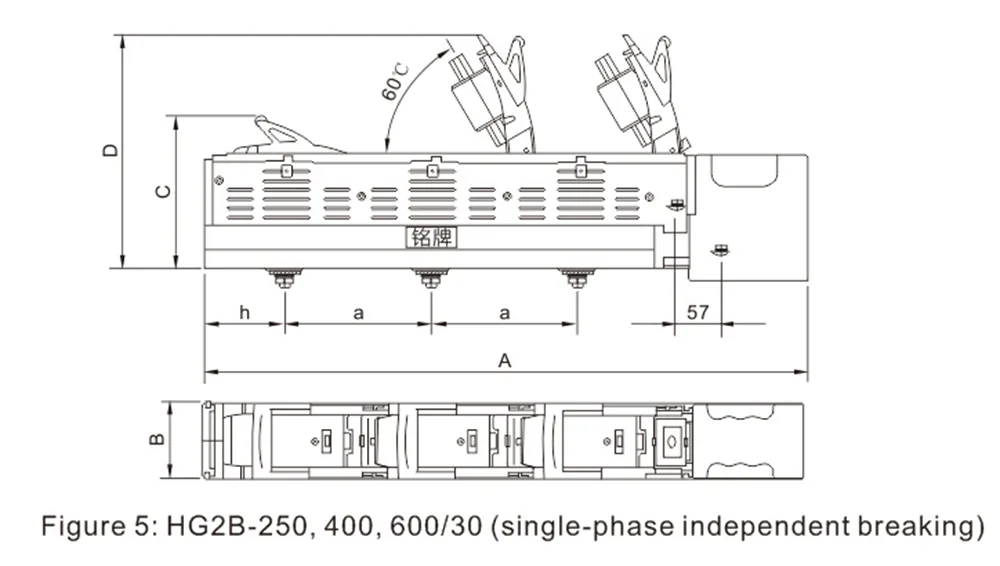

أبعاد المخطط التفصيلي والتركيب لأداة فصل مفتاح الصمامات المضمنة HG2B-160~630A.

نموذج		A	B	C	D	h	a
HG2B-160	ثلاث مراحل	448	49	120	205	50	100
	مع النحاس	448	49	120	205	50	185
	مرحلة واحدة	650	49	150	230	90	185
HG2B-250، 400، 630	ثلاث مراحل	764	98	195	457	105	185
HG2B-250، 400، 630	مرحلة واحدة	764	98	195	300	105	185
