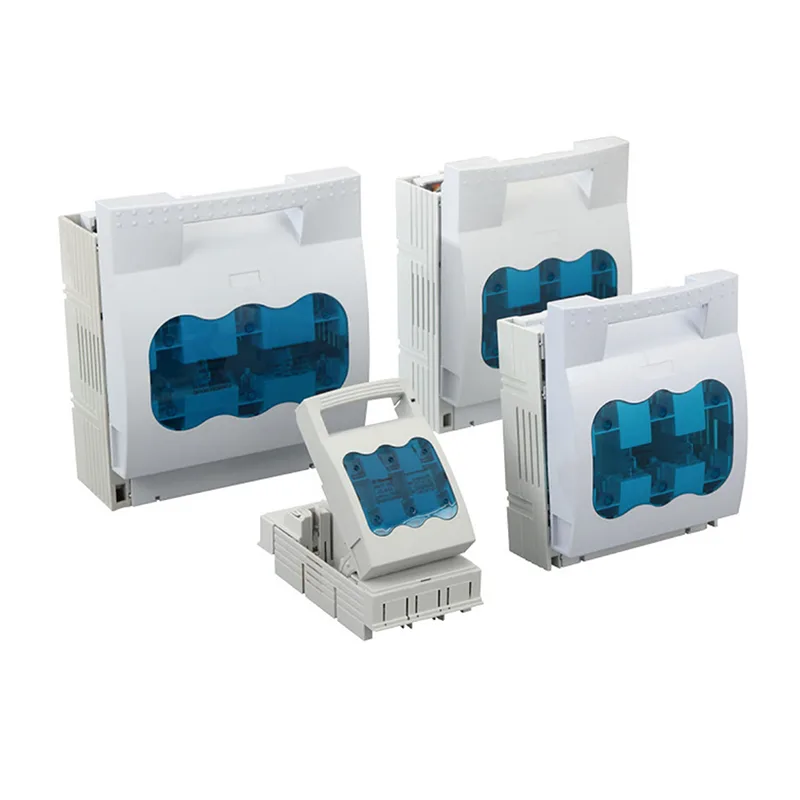

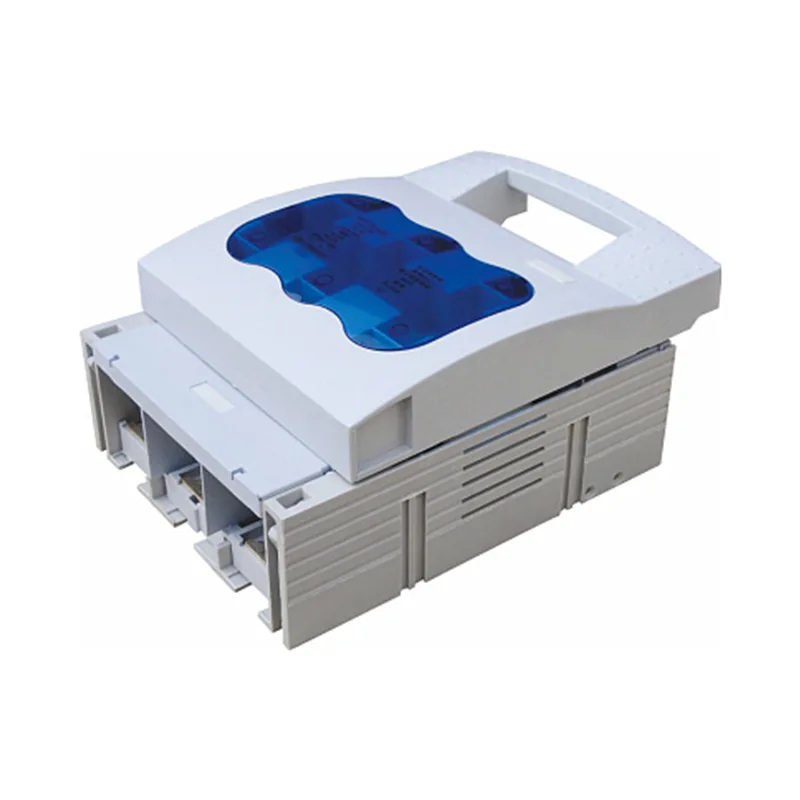

XUCKY عالي الجودة HR17B يمكن تشغيل مفتاح فصل الصمامات مع التحميل. هذا ينطبق على التصنيف الحالي 40A ~ 630A. هناك مجموعتان و3 مجموعات و4 مجموعات. يمكن تركيبه على شريط التوصيل وتثبيته على اللوحة الثابتة. يوفر HR17B Fuse Switch Disconnector أيضًا هيكل الإدخال والإخراج للأطراف العلوية والسفلية، وإدخال حافة السكين وجهاز إطفاء القوس؛ وفتحة الكشف المغلقة موجودة على غطاء المفتاح، ويتم بناء مفتاح الإشارة ومفتاح الكشف. يمكن تجهيزه بجهاز مراقبة المصهر واستخدامه كمفتاح للسكين.
يعد جهاز فصل مفتاح المصهر جميلًا وجديدًا وموجزًا ويتوافق مع IEC60947-3 وGB14048.3.
|
نموذج فاصل تبديل الصمامات |
HR17B-40 |
HR17B-63 |
HR17B-160 |
HR17B-250 |
HR17B-400 |
HR17B-630 |
|
|
تصنيف الجهد العزل واجهة المستخدم |
690 فولت |
690 فولت |
800 فولت |
800 فولت |
800 فولت |
800 فولت |
|
|
تصنيف الجهد التشغيلي Ue |
تيار متردد 400، 660 فولت |
||||||
|
تصنيف التشغيل الحالي أي |
400 فولت تيار متردد-23ب |
40 أ |
63A |
160 أ |
250 أ |
400 أ |
630 أ |
|
660 فولت تيار متردد-22ب |
32A |
50 أ |
100 أ |
200 أ |
315A |
425 أ |
|
|
تصنيف قدرة صنع وقت قصير Icm |
10 أي |
||||||
|
تصنيف محدود ماس كهربائى الحالي Inc |
50 كيلو أمبير |
||||||
|
رابط الصمامات |
RT14-40 |
RT14-63 |
NT00-160 |
NT1-250 |
NT2-400 |
NT3-630 |
|
|

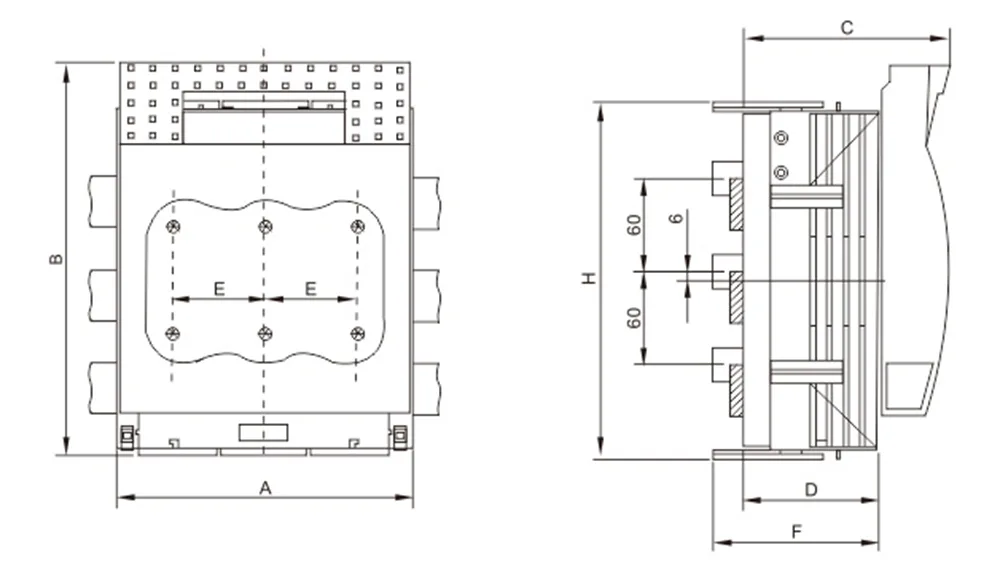

نموذج |
A |
B |
C |
D |
E |
F |
H |
|
HR17B-160/30J |
106 |
200 |
97 |
60 |
33 |
87 |
200 |
|
HR17B-250/30J |
185 |
247 |
128 |
88 |
57 |
110 |
220 |
|
HR17B-400/30J |
210 |
290 |
145 |
97 |
65 |
125 |
268 |
|
HR17B-630/30J |
256 |
300 |
160 |
112 |
81 |
139 |
285 |
|

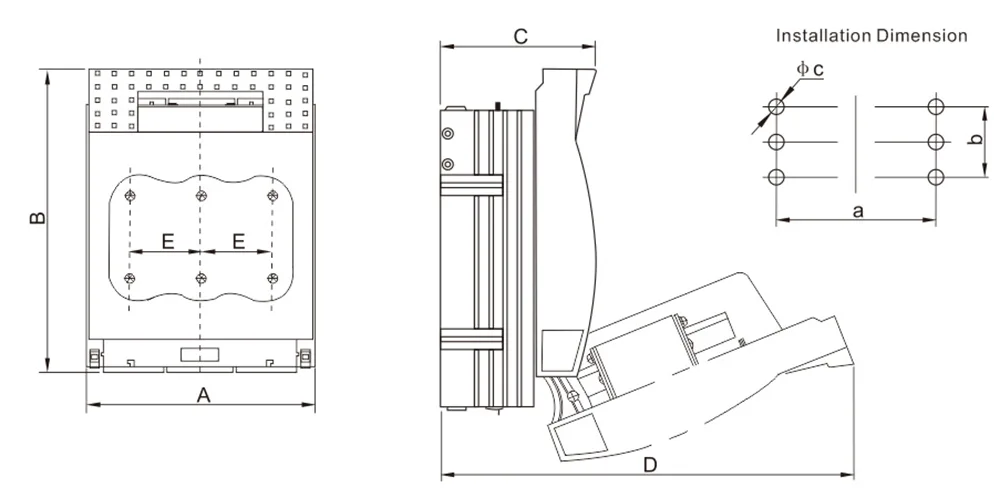

نموذج |
البعد المخطط (مم) |
أبعاد التثبيت (مم) |
|||||||
|
A |
B |
C |
D |
E |
a |
b |
ج |
||
|
HR17B-40 |
2 ص |
55 |
116 |
76 |
150 |
21 |
25 |
/ |
F6 |
|
3P |
76 |
116 |
76 |
150 |
21 |
42 |
/ |
F6 |
|
|
HR17B-63 |
2 ص |
74 |
116 |
76 |
150 |
31 |
35 |
/ |
F6 |
|
3P |
105 |
116 |
76 |
150 |
31 |
62 |
/ |
F6 |
|
|
HR17B-160 |
2 ص |
75 |
200 |
83 |
205 |
33 |
43 |
25 |
Φ7 |
|
3P |
106 |
200 |
83 |
205 |
33 |
66 |
25 |
Φ7 |
|
|
4P |
138 |
200 |
83 |
205 |
33 |
100 |
25 |
Φ7 |
|
|
HR17B-250 |
2 ص |
128 |
247 |
110 |
295 |
57 |
72 |
50 |
F11 |
|
3P |
185 |
247 |
110 |
295 |
57 |
114 |
50 |
F11 |
|
|
4P |
242 |
247 |
110 |
295 |
57 |
172 |
50 |
F11 |
|
|
HR17B-400 |
2 ص |
145 |
290 |
125 |
340 |
65 |
80 |
50 |
F11 |
|
3P |
210 |
290 |
125 |
340 |
65 |
130 |
50 |
F11 |
|
|
4P |
276 |
290 |
125 |
340 |
65 |
195 |
50 |
F11 |
|
|
HR17B-630 |
2 ص |
175 |
300 |
145 |
360 |
81 |
90 |
50 |
F11 |
|
3P |
256 |
300 |
145 |
360 |
81 |
162 |
50 |
F11 |
|
|
4P |
340 |
300 |
145 |
360 |
81 |
243 |
50 |
F11 |
|
