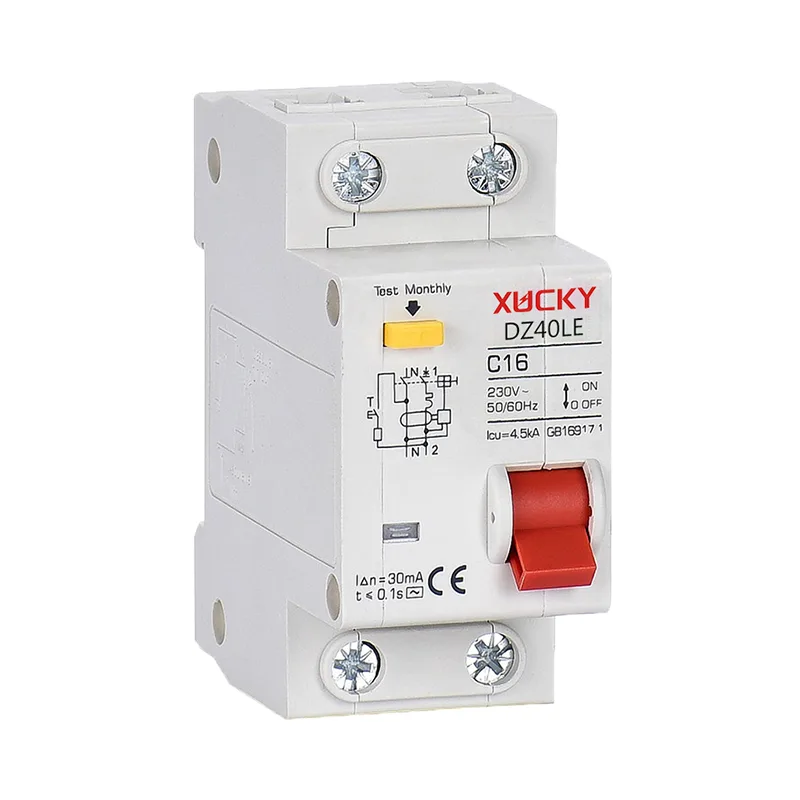

DZ40LE RCBO

نطاق التطبيق

DZ40LE Breaker Current Circuit Breaker من قبل Xucky ، تعتمد لوحة الدوائر الداخلية دائرة متكاملة ، والأداء أكثر تفوقًا وموثوقية! DZ40LE RCBO (DPN VIGI) (خط الطور + خط محايد + تسرب + فوق الجهد) مناسب للدائرة السكنية ذات الطور الواحد البالغ 50 هرتز / 60 هرتز ، الجهد المصنوع من 230 فولت ، تيار مصنف 63 أ ، لحماية التسرب ، وحماية الدائرة القصيرة للدورة الكهربائية المدنية.

يمكن لـ DZ40LE RCBO أيضًا تشغيل أو إيقاف تشغيل المعدات الكهربائية وخطوط الإضاءة في ظل الظروف العادية ، خاصة بالنسبة لنظام توزيع الإضاءة الصناعي والتجاري. يحتوي مفتاح تسرب الأرض على MCB بحجم صغير ، وسعة كسر عالية ؛ يتم قطع خط فارغ وخط مباشر في نفس الوقت ، وفي حالة عكس الخط المباشر ، لا يزال قاطع دائرة التسرب الكهربائي قادرًا على الحماية من التسرب. يمكن أن يمنع المرشح الموجود في حماية الجهد الإفراط في التسرب الإلكترونية من تعثر سوء التوطين الناتج عن الجهد الفوري (الإضاءة ، وتداخل الخط في المعدات الأخرى) والتيار الفوري (مثل خط الحمل السعوي). يفي قاطع دائرة التسرب الكهربائي بمعايير GB16917.1 وغيرها.

ظروف التشغيل العادية وظروف التثبيت

■ درجة حرارة الهواء المحيط: -5 ℃ ~ +40 ℃ ، ولا يتجاوز متوسط ​​درجة الحرارة اليومية +35 ℃.

■ الارتفاع لا يتجاوز 2000 متر.

■ الرطوبة النسبية في الغلاف الجوي عند درجة حرارة الهواء المحيط + 40 ℃ لا تزيد عن 50 ٪ ، في درجة الحرارة المنخفضة يمكن أن يكون لها رطوبة نسبية أعلى. على سبيل المثال ، + 20 ℃ مقابل 90 ٪. استشهد بتغيرات درجة الحرارة في المنتج على سطح الجل واتخاذ التدابير المناسبة.

■ مستوى التلوث هو 2.

■ البيئة الكهرومغناطيسية هي البيئة ب.

■ لا يتجاوز المجال المغناطيسي الخارجي بالقرب من موقع تثبيت قاطع الدائرة 5 مرات من المجال المغنطيسي الجيوماني في أي اتجاه.

■ يتم تثبيته في مربع التوزيع أو خزانة توزيع الطاقة أو مربع مع السكك الحديدية القياسية (Th35-7.5).

■ التثبيت هو التثبيت الرأسي بشكل عام ، وميل مستوى التثبيت والمستوى العمودي ليس أكثر من ± 5 ° ، يعني المقبض الطاقة.

■ موقع التثبيت دون تأثير كبير واهتزاز ، ووسائط خطرة (متفجرة) وغزو المطر والثلوج.

■ فئات التثبيت: ⅱ ، ⅲ المستوى.

المعلمات الفنية

المعلمات الفنية الرئيسية

تيار التشغيل المتبقي التصنيف: 30mA ؛ تم تصنيف التيار المتبقي غير التشغيلي: 15MA ؛ تصنيف التصنيع المتبقي وكسر القدرة: 2000 أ ؛ وقت عمل التسرب: ≤ 0.1S ؛ تحمل الجهد الدافع: UIMP = 4KV ؛ خصائص عمل التأخير: (انظر الجدول)

خاصية العمل الفوري

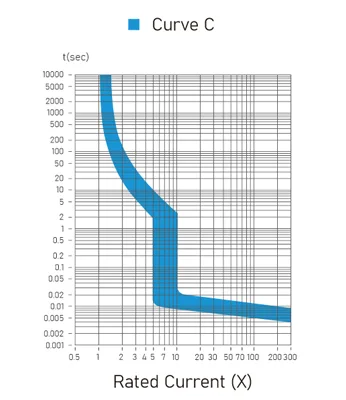

منحنى خاصية التعثر - نوع C.

هيكل ومبدأ العمل

قاطع الدائرة الحالي DZ40LE هو قاطع دائرة التسرب الإلكتروني الحالي. إنه قاطع دائرة حماية تسرب مصغرة متكاملة مصممة لدائرة المرحلة الواحدة ، وله سعة كبيرة وحجم صغير ، لتوفير الموارد والمساحة لتثبيت المستخدم.

يتكون قاطع دائرة التسرب الكهربائي بشكل أساسي من التلامس ، والحالة ، وآلية التشغيل ، والنظام الكهرومغناطيسي ، وجهاز التعثر ، وجهاز إطفاء القوس ، ومحول التسلسل الصفري ، ودائرة التحكم التمييزية الإلكترونية ، ومؤشر التعثر وأجزاء أخرى. يحتوي مفتاح تسرب الأرض على وظائف حماية من الحمل الزائد ، الدائرة القصيرة والتسرب.

مبدأ العمل لمفتاح تسرب الأرض

حماية الحمل الزائد: عندما يحدث الحمل الزائد ، يعزز bimetal القفل ، لجعل رحلة قاطع الدائرة لحماية الدائرة ؛

حماية الدائرة القصيرة: عند حدوث خطأ في الدائرة القصيرة ، تخلق الملفات الكهرومغناطيسية مجالًا مغناطيسيًا قويًا ، ويعزز القلب القفل بسرعة ، لجعل رحلة قاطع الدائرة (قطع إمدادات الطاقة داخل 0.1s) وحماية الإجراء ؛

حماية التسرب: عندما يحدث خطأ التسرب في دائرة الحماية ، فإن مجموع المتجه الحالي للمحول الحالي للسلسلة الصفرية لا يساوي صفرًا ، فإن الناتج الثانوي المحول يولد الجهد ، لجعل انتشار SCR ، وقوع نظام التعثر الكهرومغناطيسي ، لجعل الرحلة مع رحلة قاطع الدائرة الترويجية ، وقطع إمدادات الطاقة داخل 0.1s ، والتي تلعب حماية التسرب.

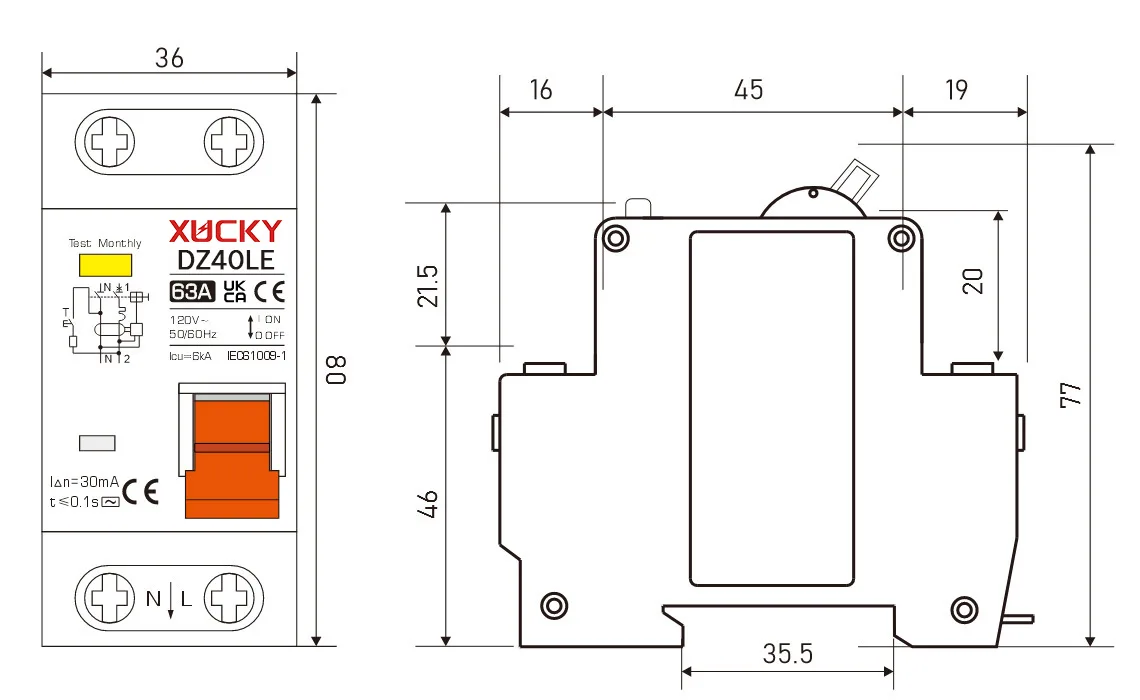

أبعاد الخطوط العريضة والتركيب
