النوع الإلكتروني RCBO

البيانات الفنية

◆ المعيار: IEC61009 -1

◆ الحماية: خطأ أرضي والتيار الزائد

◆ التصنيف الحالي. في: 3، 6، 10، 16، 20، 25، 32، 40، 50، 63، 80A

◆ التشغيل: 30، 100، 300 مللي أمبير

◆ القدرة المتبقية على تصنيع وكسر التيار المتبقي I△m: 500A

◆ التصنيف الحالي المتبقي غير العامل I △ no: 0.5IAn

◆ تصنيف الجهد العزل واجهة المستخدم: 250V

◆ الجهد الكهربي لتحمل النبض المقدر: 4000 فولت

◆ عدد الأعمدة: 2P(1P+N)، 4P(3P+N)

◆ الفولطية المقدرة: 2P 240/415VAC، 4P 415VAC

◆ التيار المتبقي خارج الوقت: <0.1 ثانية.

نوع الرحلة:

◆ خطأ أرضي: إطلاق إلكتروني/كهرومغناطيسي

◆ التيار الزائد: حراري مغناطيسي

◆ قدرة الكسر: 6 كيلو أمبير

◆ التحمل الكهربائي: 2000 عملية

◆ درجة الحماية: IP20

◆ التثبيت: على سكة DIN مقاس 35 مم

◆ العرض: 17.5 ملم لكل عمود

◆ المحطة الطرفية: نوع الدبوس

كسر الوقت من التيار المتبقي

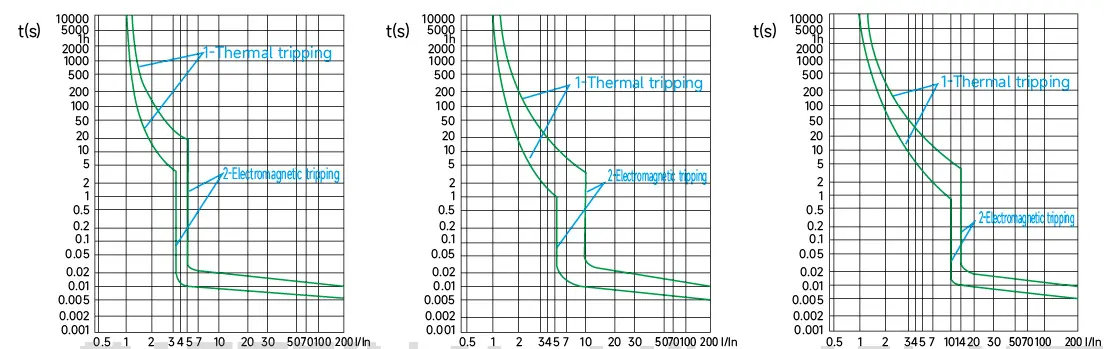

المنحنى المميز

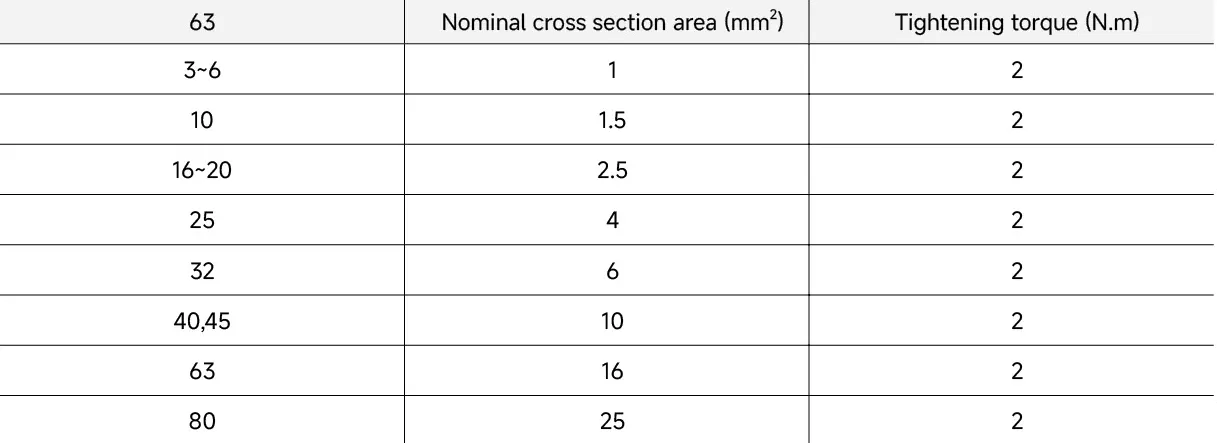

الأسلاك

يجب استخدام الموصلات المناسبة للتوصيل، انظر الجدول الخاص بالمعلمات النسبية.

سمات

◆ مزيج من RCCB وقاطع دائرة مصغر في تصميم مدمج لحماية الأفراد والحرائق والخطوط.

◆ النوع الكهرومغناطيسي، الجهد المستقل.

◆ يقوم الجزء MCB بحماية الخطوط من الحمل الزائد والدوائر القصيرة وهو متوفر بالخصائص B وC.

◆ يوفر المقبض إشارة واضحة لموضع التلامس.

◆ يضمن الكابل المرجعي الأرضي الحماية ضد التسرب الأرضي في حالة فقدان مصدر الإمداد المحايد.

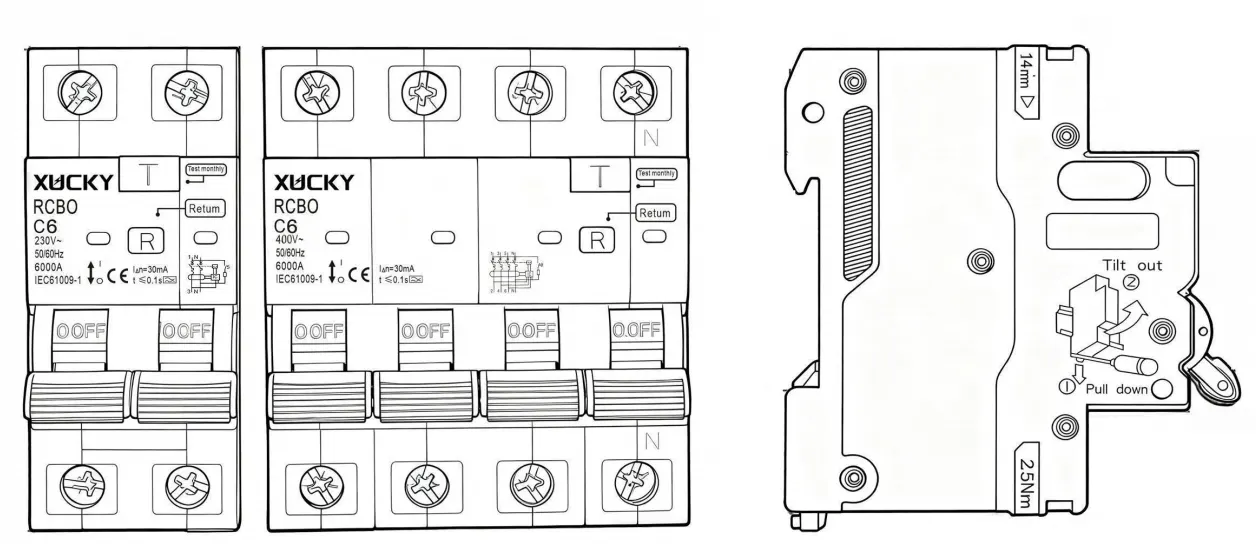

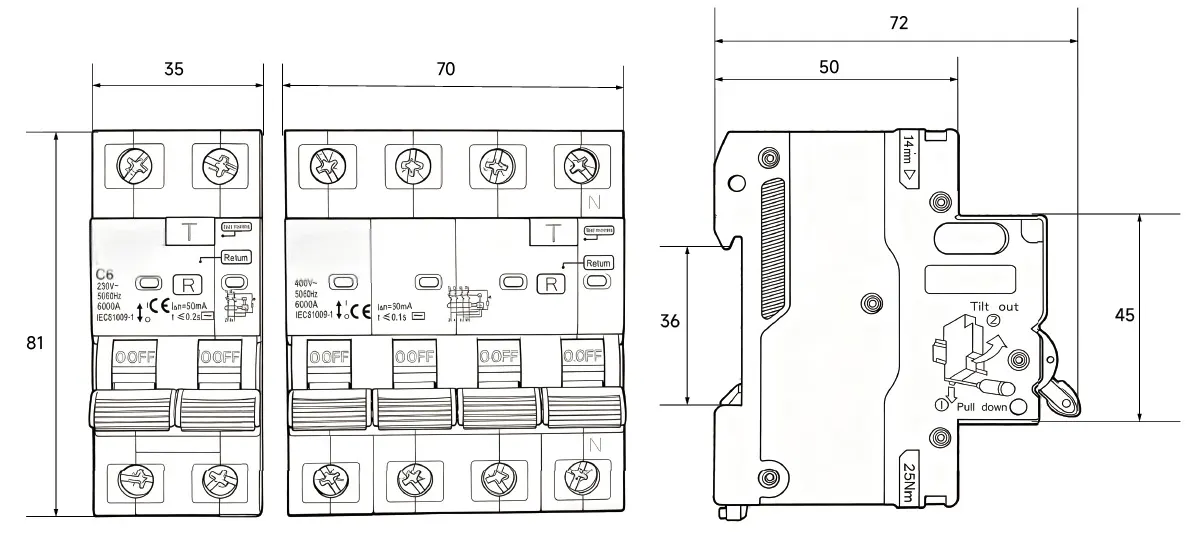

الأبعاد الشاملة والتركيب

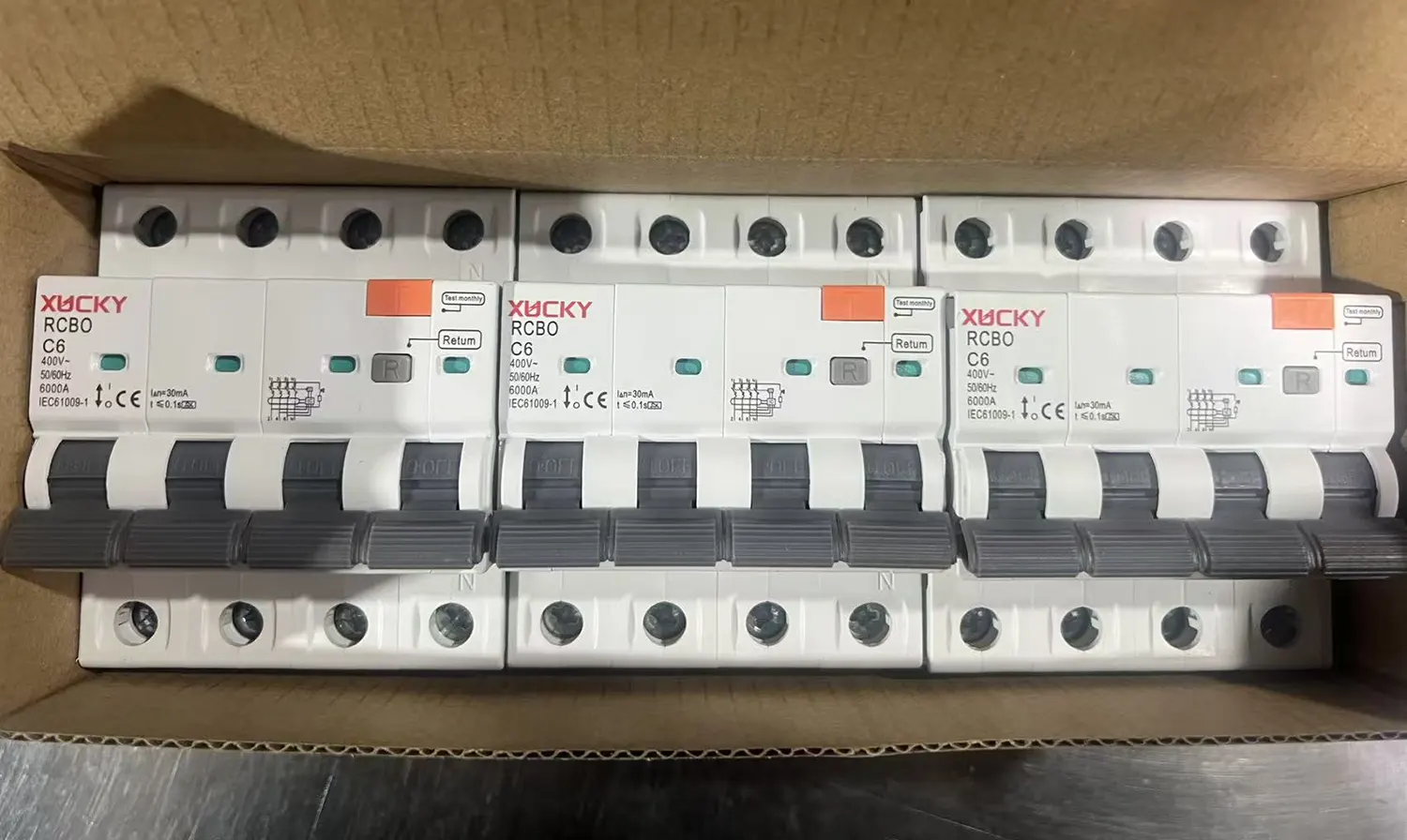

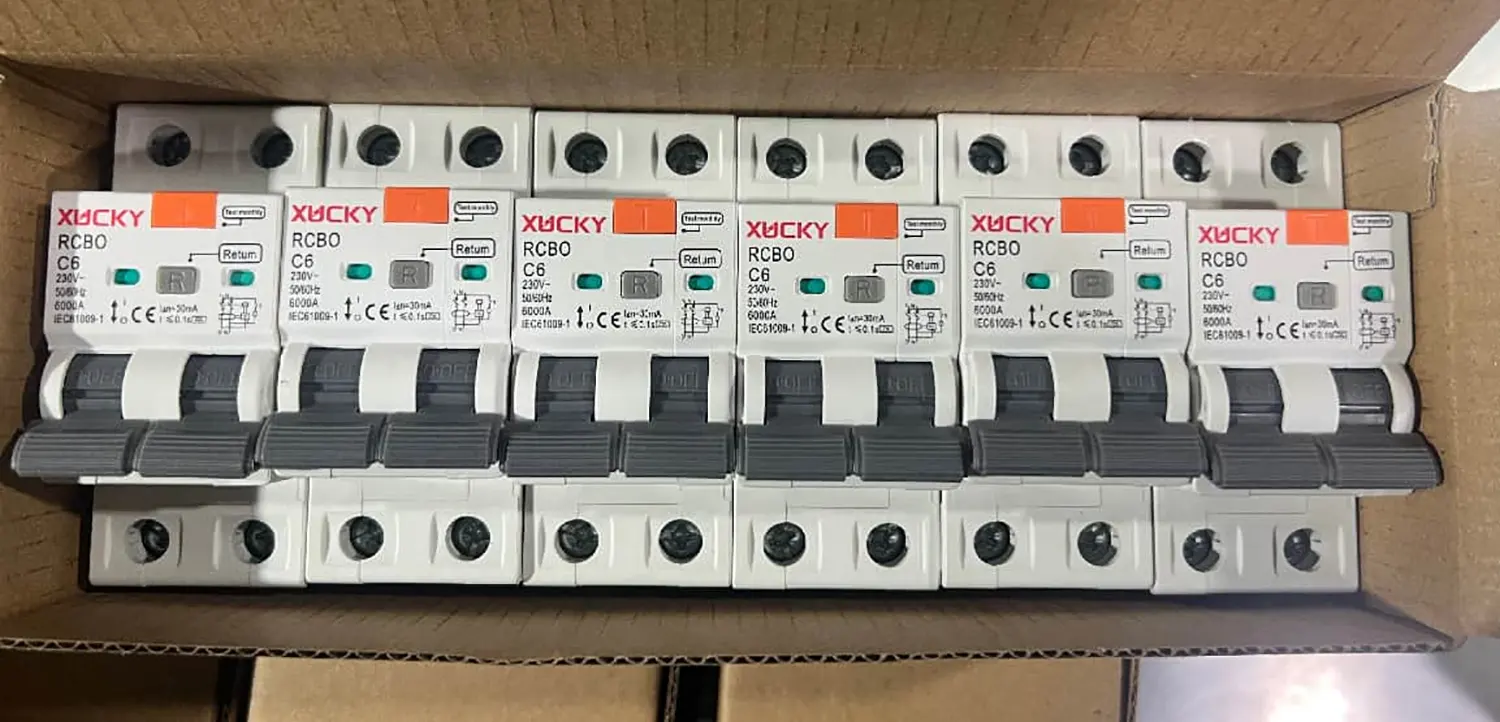

معلومات التعبئة والتغليف

4P RCBO 3 قطعة/صندوق

2P RCBO 6 قطعة/صندوق

تصميم الطباعة
