مرحل الحمل الزائد الحراري LR9

مُصنِّع مرحل الحمل الزائد الحراري LR9 بالجملة، 32A/690V، نطاق الإعداد الحراري 6.4-32A، فئة التعثر القابلة للتحديد 5-10-20-30، لحماية المحركات ثلاثية الطور 3-15KW@400V. جهاز تفاضلي مع فشل الطور وكشف عدم توازن الحمل. إنه يوفر قرص تعديل حراري، وأزرار للاختبار والإيقاف وإعادة الضبط بالإضافة إلى محدد إعادة الضبط اليدوي التلقائي، ومفاتيح الانخفاض لاختيار فئة التعثر، ومؤشر العلم وجهازي اتصال مساعدين 1NO+1NC للإشارة إلى الخطأ. مع نطاق الإعداد الحراري الكبير 6.4-32A، وفئة التعثر القابلة للتحديد 5-10-20-30 واكتشاف عدم توازن الطور، فإنه يحمي المحركات من 3 إلى 11 كيلو واط عند 400 فولت. يتم التوصيل عن طريق أطراف المشبك اللولبي، فهو يتصل مباشرة بالأطراف السفلية للموصلات ثلاثية الأقطاب LC1D09-D38. يتم التثبيت على قضيب DIN أو تثبيت لولبي، منفصل عن الموصل، مع استخدام الكتلة الطرفية LAD7B205 (يتم طلبها بشكل منفصل). معتمد متعدد المعايير (IEC، UL، CSA، CCC)، متوافق مع Green Premium (RoHs/Reach).

إرسال استفسار

وصف المنتج

تعتبر مرحلات الحمل الزائد الحراري LR9 مناسبة بشكل خاص لظروف تشغيل المحركات.

أنها توفر الحماية ضد:

الحمل الحراري الزائد للدوائر المتوازنة أو غير المتوازنة ثلاثية الطور أو أحادية الطور؛ فشل الطور وعدم توازن الطور الكبير، وأوقات البدء الطويلة، وحالة الدوار المتوقفة لفترة طويلة.

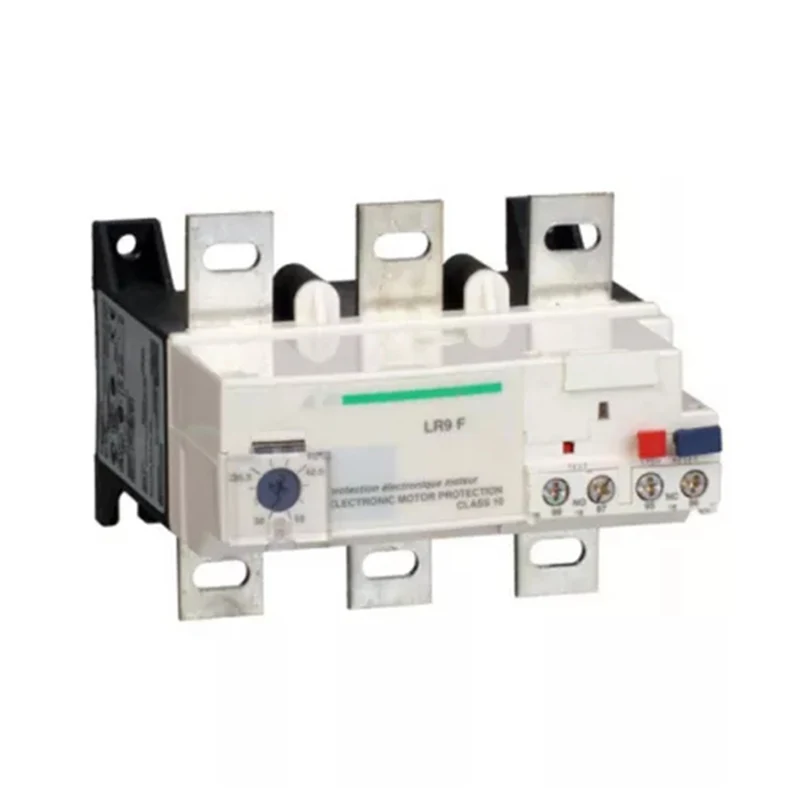

يتم تركيب مرحلات الحماية الإلكترونية LR9 مباشرة أسفل موصل النوع LC1 F. وهي تغطي نطاقًا من 30 إلى 630 أمبير، في ثمانية تقييمات.

يمكن قفل الإعدادات عن طريق إغلاق الغطاء الواقي الشفاف. يتم تثبيت زر Areset على الجزء الأمامي من التتابع.

يتوفر نسختان:

نسخة مبسطة: الفئة 10: LR9*3**، الفئة 20: LR9 *5**،

النسخة الكاملة: الفئة 10، 10 أ أو الفئة 20، قابلة للتحديد، ومتوافقة مع

إن 60947-4-1: LR9**.

يتضمن هذا الإصدار الأخير وظيفة إنذار تجعل من الممكن منع التعثر عن طريق فصل الأحمال.

نسخة مبسطة: الفئة 10 أو 20

تصنيف أو مقياس التصنيف الحالي (A)	صباحا (أ)	زغ (أ)	نموذج من المقاولين	نموذج
10 فئة
30 ~ 50	50	80	F115-F185	LR9-5357
48 ~ 80	80	125	F115-F185	LR9-5363
60 ~ 100	100	200	F115-F185	LR9-5367
90 ~ 150	160	250	F115-F185	LR9-5369
132 ~ 220	250	315	F185-F400	LR9-5371
200 ~ 330	400	500	F225-F505	LR9-7375
300 ~ 500	500	800	F225-F500	LR9-7379
380 ~ 630	630	800	F400-F630 F800	LR9-7381
20 فئة
30 ~ 50	50	80	F115-F185	LR9-5557
48 ~ 80	80	125	F115-F185	LR9-5563
60 ~ 100	100	200	F115-F185	LR9-5567
90 ~ 150	160	250	F115-F185	LR9-5569
132 ~ 220	250	315	F185-F400	LR9-5571
200 ~ 330	400	500	F225-F500	LR9-7575
300 ~ 500	500	800	F225-F500	LR9-7579
380 ~ 630	630	800	F400-F630 F800	LR9-7581
