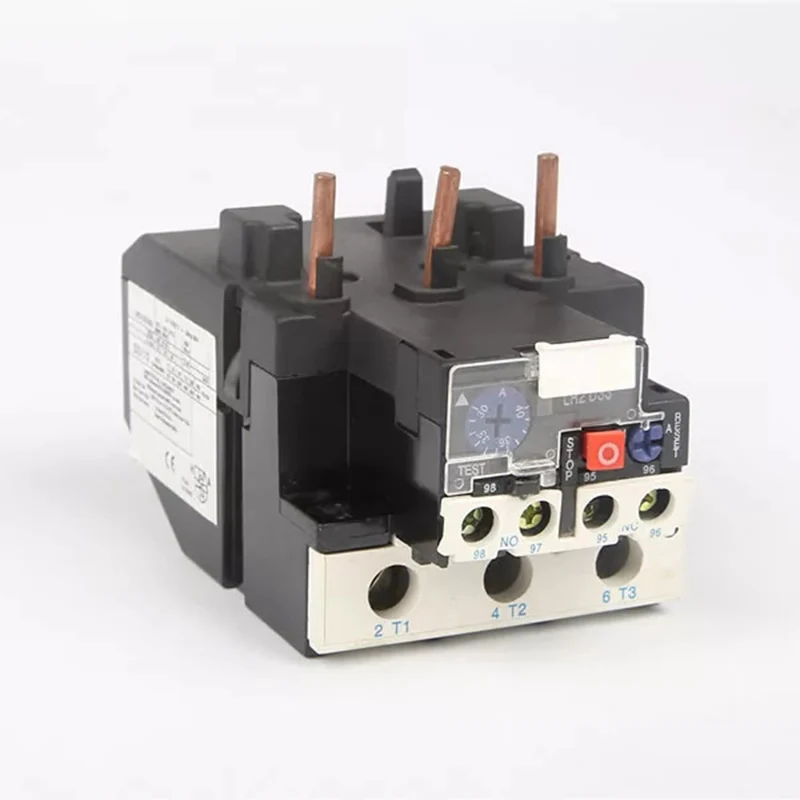

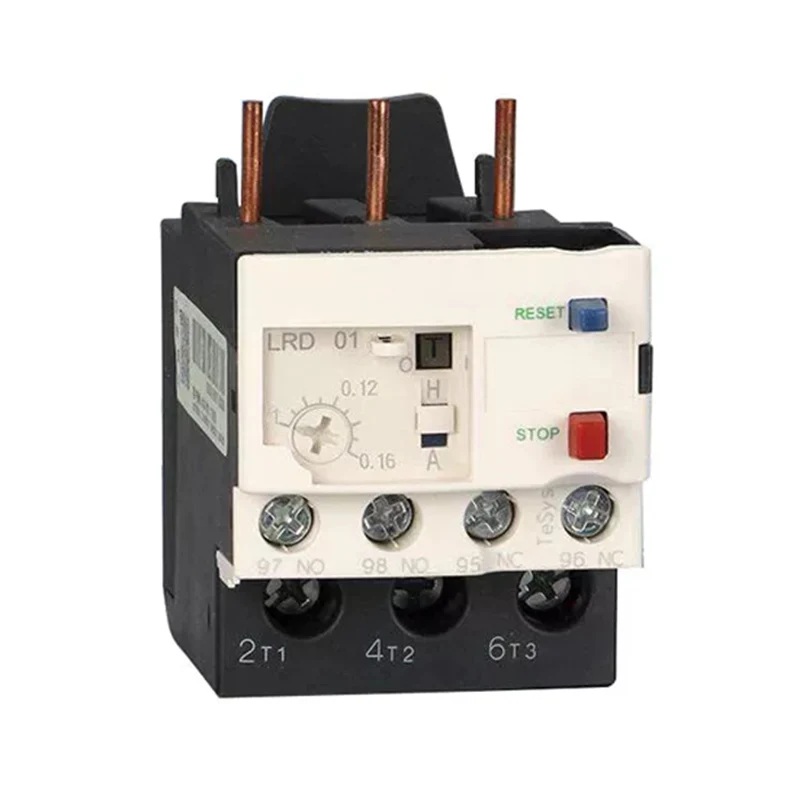

JR20 مرحل الحمل الزائد الحراري

تعتبر مرحلات التحميل الزائد الحراري JR20 المخصصة من XUCKY Electric مناسبة للدوائر ذات التيار المتردد 50 هرتز، والجهد حتى 660 فولت، والتيارات حتى 630 أمبير، للحماية من الحمل الزائد، وفشل الطور، وعدم توازن ثلاث مراحل لمحرك التيار المتردد.

إرسال استفسار

وصف المنتج

تعد مرحلات الحمل الزائد الحراري JR20 مناسبة للدوائر ذات التيار المتردد 50 هرتز، والجهد الكهربي حتى 660 فولت، والتيارات التي تصل إلى 630 أمبير، للحماية من الحمل الزائد وفشل الطور وعدم توازن ثلاث مراحل لمحرك التيار المتردد. مع حماية فشل الطور، وتعويض درجة الحرارة، وإعادة الضبط اليدوي أو التلقائي، وفحص مرونة تعثر العمل، ومؤشر تعثر العمل، وزر فحص قطع الاتصال والوظائف الأخرى. المنتجات تلبي GB14048.4.

النموذج والمعنى

ظروف العمل العادية وظروف التثبيت

درجة الحرارة المحيطة: متوسط القيمة لا يتجاوز +35 درجة مئوية خلال 24 ساعة.

الارتفاع: لا يزيد عن 2000 متر.

الظروف الجوية: الرطوبة النسبية لا تزيد عن 50% عند +40 درجة مئوية، وقد يسمح برطوبة نسبية أعلى عند درجات الحرارة المنخفضة. على سبيل المثال، 90% عند 20 درجة مئوية، ينبغي اتخاذ تدابير خاصة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.

مستوى التلوث: 3 مستويات.

فئة التثبيت: الفئة الثالثة.

شروط التثبيت: لا يزيد ميل وجه التثبيت والعمودي عن ±5 درجة.

بالإضافة إلى براغي التثبيت، يمكن للمرحل أيضًا استخدام سكة قياسية مقاس 35 مم.

اهتزاز الصدمة: يجب تركيب المرحل واستخدامه في الأماكن التي لا يوجد فيها اهتزاز وصدمة واهتزاز كبير.

النقل والتخزين: يجب ألا يتعرض الريلاي لصدمات واهتزازات شديدة أثناء النقل، كما يجب ألا يتأثر بالمطر أو الثلج أثناء النقل والتخزين. المرحلات مناسبة للنقل والتخزين عند -25 درجة مئوية ~ +55 درجة مئوية، وعند +70 درجة مئوية لفترات قصيرة (في 24 ساعة).

الميزة الهيكلية

البنية الداخلية: إدراج تركيبة أو بنية مستقلة؛ هيكل ثلاثي الأبعاد، آلية عمل قفزة شفرة الربيع؛ مع فشل المرحلة وهيكل تعويض درجة الحرارة.

عملية التثبيت: مع فحص مرونة الحركة، ومؤشر تعثر الحركة وفحص قطع الاتصال والوظائف الأخرى؛ إعادة الضبط اليدوي الاختياري وإعادة الضبط التلقائي؛ اتصالات مساعدة مغلقة عادة ومفتوحة عادة معزولة ومنفصلة

نموذج	تصنيف الجهد العزل واجهة المستخدم (V)	العنصر الحراري	النطاق الحالي المقدر (أ)	موصل التيار المتردد المقابل
JR20-10	660	1ر	0.1~0.13~0.15	CJ20-10
		2ر	0.15 ~ 0.19 ~ 0.23
		3R	0.23 ~ 0.29 ~ 0.35
		4ر	0.35 ~ 0.44 ~ 0.53
		5R	0.53 ~ 0.67 ~ 0.8
		6 ر	0.8~1~1.2
		7R	1.2 ~ 1.5 ~ 1.8
		8ر	1.8 ~ 2.2 ~ 2.6
		9R	2.6 ~ 3.2 ~ 3.8
		10 ر	3.2~4~4.8
		11ر	4 ~ 5 ~ 6
		12ر	5~6~7
		13 ر	6 ~ 7.2 ~ 8.4
		14ر	7~8.6~10
		15 ر	8.6~10~11.6
JR20-16		1S	3.6 ~ 4.5 ~ 5.4	CJ20-16
		2S	5.4~6.7~8
		3S	8 ~ 10 ~ 12
		4S	10 ~ 12 ~ 14
		5S	12 ~ 14 ~ 16
		6S	14 ~ 16 ~ 18
JR20-25		1 ت	7.8~9.7~11.6	CJ20-25
		2T	11.6~14.3~17
		3T	17~21~25
		4T	21 ~ 25 ~ 29
JR20-63		1U	16 ~ 20 ~ 24	CJ20-40 CJ20-63
		2U	24 ~ 30 ~ 36
		3U	32 ~ 40 ~ 47
		4U	40 ~ 47 ~ 55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 واط	33 ~ 40 ~ 47	CJ20-100 CJ20-160
		2W	47~55~63
		3 واط	63~74~84
		4 واط	74~86~98
		5W	85 ~ 100 ~ 115
		6 واط	100 ~ 115 ~ 130
		7 واط	115 ~ 132 ~ 150
		8 واط	130 ~ 150 ~ 170
		9W	144~160~176
JR20-250		1X	130 ~ 150 ~ 170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Y	200 ~ 250 ~ 300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320 ~ 400 ~ 480	CJ20-630
JR20-630		2Z	420 ~ 525 ~ 630	CJ20-630

ملحوظة: المواصفات 10R وما دونها في JR20-10 لا تشتمل على جهاز حماية من فشل الطور.

المعلمات الأساسية للدائرة المساعدة

فئة الاستخدام	التردد المقدر	تصنيف جهد العزل (Ui)	تصنيف الجهد التشغيلي (UE)	تصنيف التشغيل الحالي (أي)	التيار الحراري التقليدي	الاتصال المساعد
ايه سي-15	50 هرتز	380 فولت	127 فولت	2.83A	6 أ	نك 95-96
			220 فولت	1.64 أ
			380 فولت	0.95A
			220 فولت	0.82 أ	6 أ	رقم 97-98
			380 فولت	0.47A	6 أ

خصائص العملية

لا.	تحديد المضاعفات الحالية		وقت العمل		الحالة الأولية
خصائص التشغيل عندما تكون كل مرحلة سلبية متوازنة
1	1.05		لا يوجد إجراء في 2H		بارد
2	1.2		العمل في 2H		حراري (بعد الاختبار رقم 1)
3	1.5		أقل من 2 دقيقة	أقل من 4 دقائق	حراري (بعد الاختبار رقم 1)
4	7.2		2 ثانية	4s＜Tp10s	بارد
5	1.0		لا يوجد إجراء في 2H		بارد
6	1.2		العمل في 2H		حراري (بعد الاختبار رقم 5)
7	1.05		لا يوجد إجراء في 2H		بارد
8	1.3		العمل في 2H		حراري (بعد الاختبار رقم 7)
خصائص التشغيل عندما تكون كل مرحلة سلبية غير متوازنة
	أي مرحلتين		المرحلة الثالثة
1	1.10	0.9	لا يوجد إجراء في 2H		بارد
2	1.15	0	العمل في 2H		حراري (بعد الاختبار رقم 1)

المخطط التفصيلي وأبعاد التثبيت

1. المخطط التفصيلي وأبعاد التثبيت لـ JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. البعد التفصيلي والتركيب لـ JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. المخطط التفصيلي وأبعاد التثبيت لـ JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

التتابع الحراري		A	B	C	D	E	F	G	H	K	a	م1	M2	φ
نموذج	ميزة	A	B	C	D	E	F	G	H	K	a	م1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	م5
	G	44	70	112	53		14		8.9			م5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	م5
	G	44	70	112	53		14		8.9	5.2		م5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	م5
	G	44	70	117	53		14	5.5	8.9	6.5		م5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	م6
	L	65	80	117	62		23				46	م6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	م6	م8	7
	Z	104	100	152	87.5	87.5	45				37	م6	م8
	L
	L
