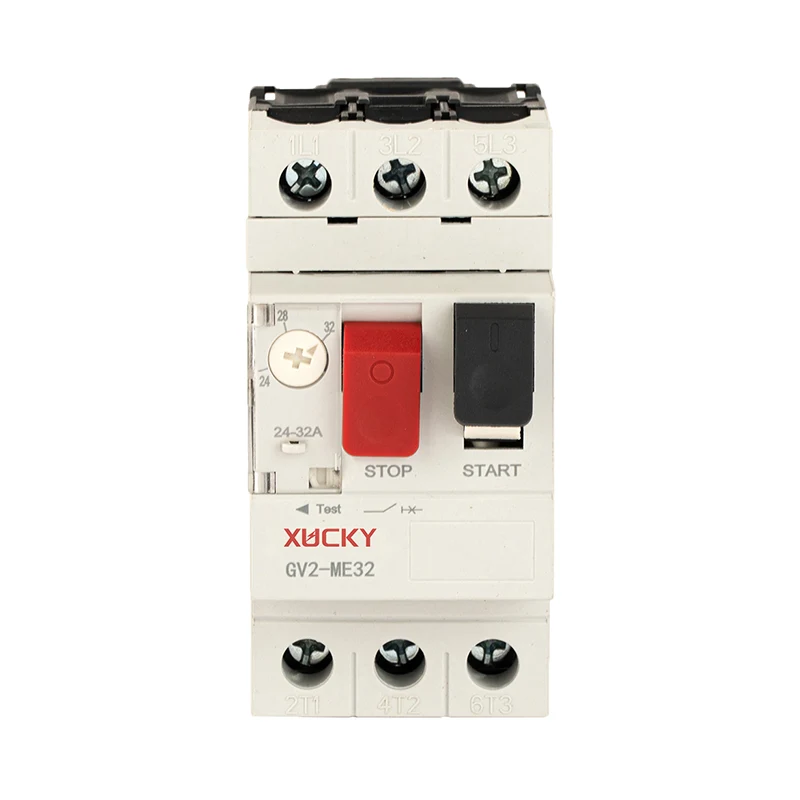

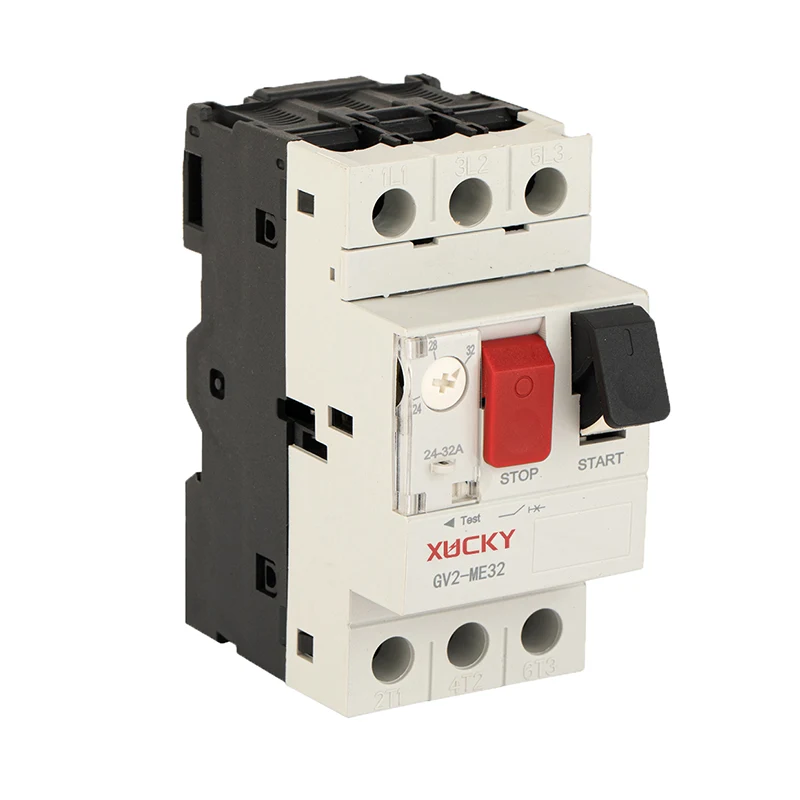

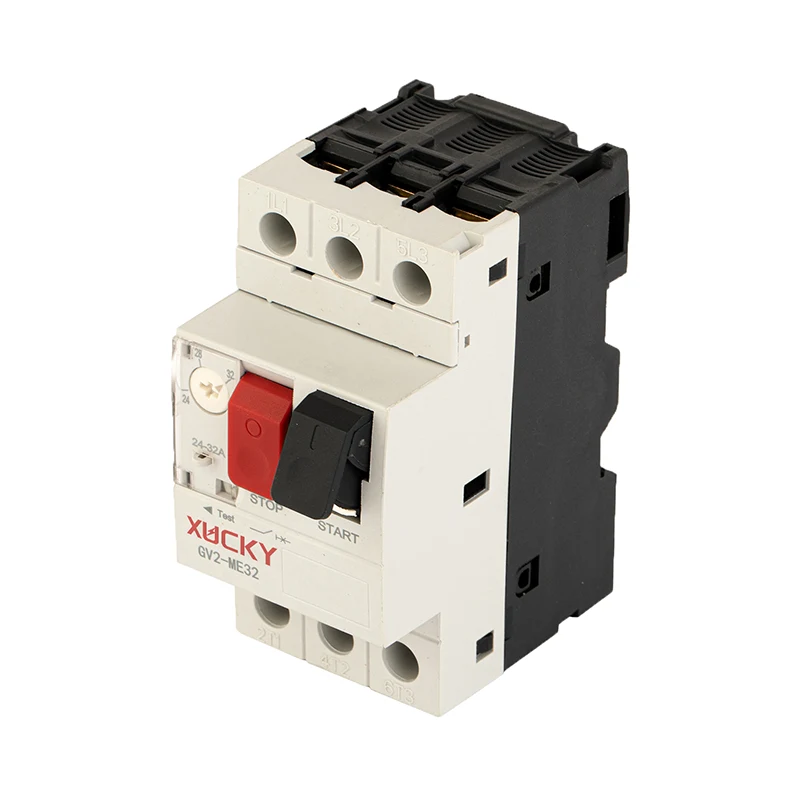

قاطع دائرة المحرك GV2 MPCB

يعتمد MPCB New GV2 Motor Circuit Breaker MPCB جيلًا جديدًا من منصة التكنولوجيا ، ويطبق معدات الإنتاج والاختبار الآلي ، وتلبية احتياجات التطبيق الفعلية للعملاء ، وتحقيق استخدام مريح وقيادة منتجات الجودة في البلاد.

إرسال استفسار

وصف المنتج

GV2 Motor Circuit Breaker MPCB

نطاق التطبيق

الجهد العزل المقنن هو 750 فولت ، ويطبق على دائرة AC 50Hz ، التي تيار تم تقييمه 0.1A-80A ، لحماية الحمل الزائد ، المرحلة المفتوحة ، الدائرة القصيرة والبدء النادر لمحرك تحريض القفص ثلاثي الطور. يمكن استخدام قاطع دائرة المحرك GV2 MPCB (قاطع دائرة MPCB) لحماية دائرة التوزيع وتحويل الحمل النادر ، أيضًا للعزلة.

قواطع دائرة حماية المحرك GV2 (قاطع دائرة MPCB) تلبية المعايير: IEC60947.2 ، GB14048.2 ، GB14048.4.

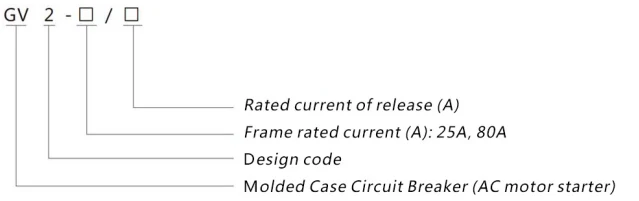

النموذج والمعنى

GV2 Motor Circuit Breaker MPCB

المعلمات الفنية الرئيسية

العملية: نوع الزر

جهد العزل المقنن: 750 فولت

جهد التشغيل المقنن: 690 فولت

تصنيف الدافع الصدد لجهد الجهد UIMP: 6kV

جهد التشغيل المقنن UE: 230 / 240V ، 400 / 415V ، 500 فولت ، 690 فولت

التردد المقنن: 50/60 هرتز

إطار التصنيف الحالي: 32A

تصنيف الرحلة: 10 أ

عزم الدوران التشديد: 1.7n • م

الحياة الميكانيكية (ON / OFF): 100000

الحياة الكهربائية AC-3 400V: 100000

فئة حماية الحمل الزائد: الحمل الزائد الحراري ، فالور الطور

حماية الدائرة القصيرة: نعم

وظيفة العزلة: نعم

وظيفة تعويض درجة الحرارة: نعم

لا.	تصنيف التيار من الإطلاق في		ضبط نطاق العنصر الحراري تعيين الحالي A	مصنفة في نهاية المطاف القصيرة القصيرة لسيارات الدائرة (KA)/ تم تصنيف عملية كسر الدائرة القصيرة ICS (KA)								فلاش مسافة (مم)
				230/240V					400/415V	500 فولت	690V	فلاش مسافة (مم)
				وحدة العناية المركزة	ICS	وحدة العناية المركزة	ICS	وحدة العناية المركزة	ICS	وحدة العناية المركزة	ICS
1	GV2-32	0.16	0.1-0.16	100	100	100	100	100	100	100	100	50
2		0.25	-0.25	100	100	100	100	100	100	100	100
3		0.4	0.25-0.4	100	100	100	100	100	100	100	100
4		0.63	0.4-0.63	100	100	100	100	100	100	100	100
5		1	0.63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
