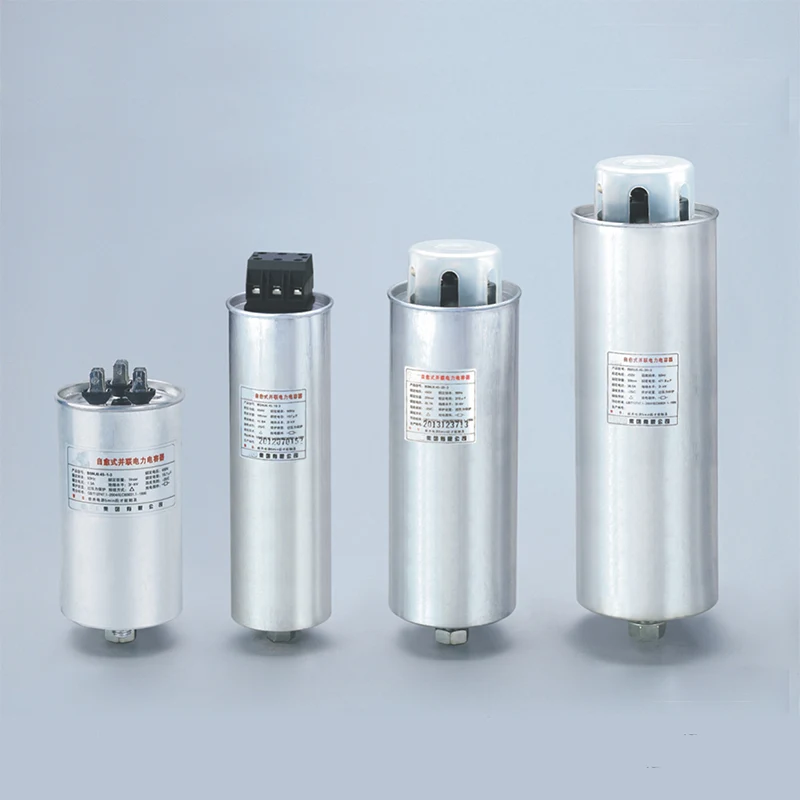

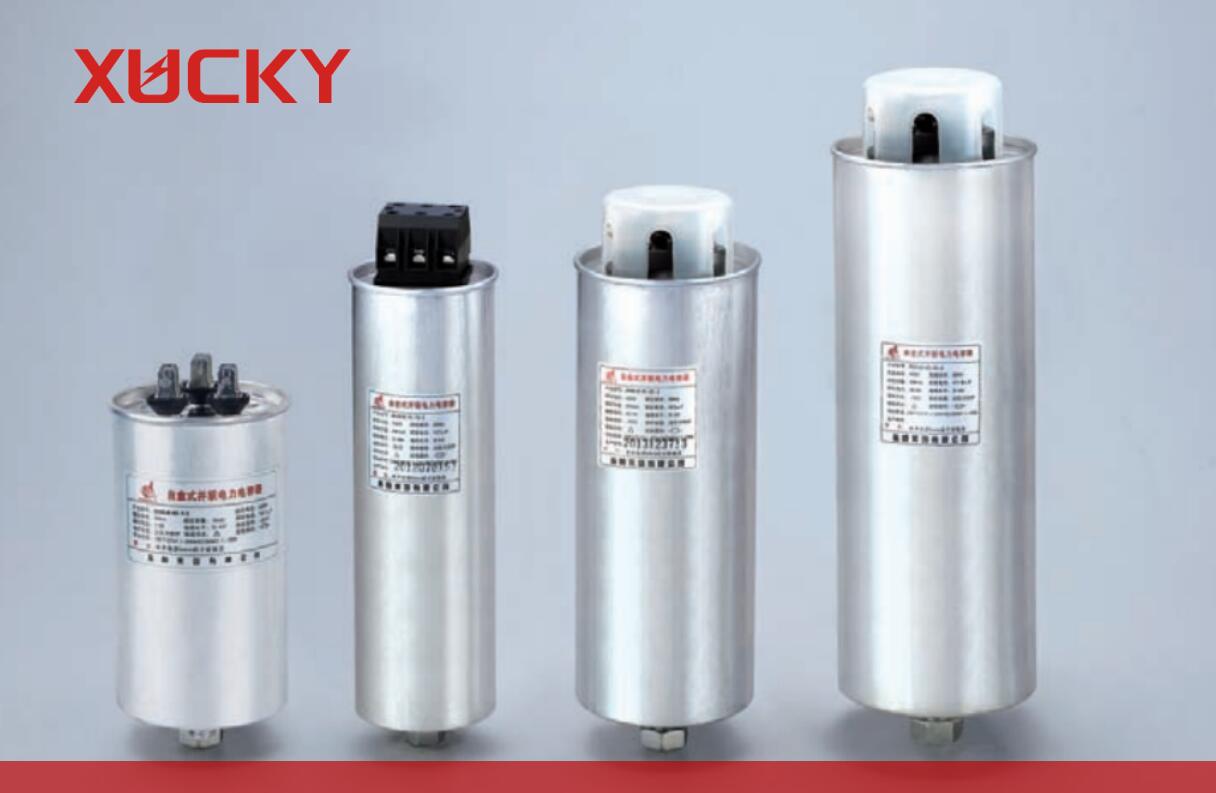

مكثف طاقة تحويلة ذاتي الشفاء للأسطوانة

مكثف مغلق الجهد المنخفض من النوع ذاتي الشفاء

طلب

تم استخدام مكثف طاقة التحويل ذاتي الشفاء XUCKY في معدات نظام الجهد المنخفض 50 هرتز أو 60 هرتز، ولديه ضبط عامل الطاقة، وكان مناسبًا في المعوض الميداني الطبيعي والتعويض التلقائي المركزي، ويمكنه تقليل فقدان الطاقة التفاعلية، وتحسين جودة الجهد، وهو وطني يوصي بتوفير المنتجات الكهربائية.

يفي هذا المنتج بالمعيار:  GB/T 12747، IEC831-1/2.

ظروف العمل

يجب أن يؤكد مكثف الطاقة تقليل الجهد الأيسر إلى الجهد المقنن 10% للإدخال مرة أخرى بعد انقطاع التيار الكهربائي، وعادة ما يحتاج إلى 200 ثانية تقريبًا. لذلك سيختار وحدة التحكم في الطاقة التي تحتوي على وظيفة وقت قفل الإدخال والسمعة بعد قطع الطاقة. إذا اخترت وحدة تحكم الطاقة بشكل طبيعي، فيجب تثبيتها

سرعة تفريغ معدات الطاقة. لن يقتصر ذلك على استخدام اعتماد نفس عامل الإدخال الكهربائي ومفتاح الرقاقة.

مستوى الارتفاع لا يزيد عن 2000 متر.

نوع درجة الحرارة: درجة حرارة منخفضة -25/ درجة مئوية، أعلى درجة حرارة من النوع C (لن تزيد عن 50 درجة مئوية، ولا يزيد متوسط ​​درجة الحرارة عن 40 درجة مئوية خلال 24 ساعة، ولا يزيد متوسط ​​درجة الحرارة لمدة عام عن 30 درجة مئوية)، وسيعمل مكثف الطاقة في حالة تهوية جيدة. لن يسمح بذلك ضمن حالة الختم والتركيب.

ميزات الهيكل

أخذ حالة الألومنيوم الاسطوانة.

سائل غمر: لا توجد آثار اجتماعية لتلوث الزيت العازل.

إدخال معدات فصل الصحافة والمقاوم الكهربائي

يقوم قلب المكثف بشفاء طبقة معدنية ذات نوعية جيدة.

الجزء العلوي للمكثف هو كتلة طرفية كهربائية مضادة للمس.

الجزء السفلي هو M12 أو M16 تثبيت الترباس الأرضي.

يوجد مكثف ثلاثي الطور بالداخل △ طريقة الاتصال.

الرمز والتضمين

البيانات الفنية الرئيسية

1. الفولطية المقدرة: 0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kv وما إلى ذلك.

2. القدرة المقدرة: 1 ~ 30kvar

3. تحمل السعة: -5%~+10%

4. فقدان الطاقة tanδ ≥0.1%

5. بين الجهد القطب: 2. 15 مرة الجهد المقنن هو 5 ثانية، لا دوام أو ثقب أو تألق

6. مستوى العزل الكهربائي: بين الغطاء أضف الجهد: 2 مرات الجهد المقنن بالإضافة إلى 2KV أو 3KV، يرجى الاستمرار في الارتفاع لمدة 10 ثوانٍ، بدون ثقب أو لمعان

7. الحد الأقصى المسموح به الجهد: 1.1 مرة الجهد، كل 24 ساعة لا يزيد عن 8 ساعات، 1.15 مرة الجهد، كل 24 ساعة لا يزيد عن 30 مونيت 1.2 مرة الجهد، سيكون

8. لا يزيد عن 5 ثانية (مستمر) 1.3 مرة الجهد، وليس أكثر من 1 دقيقة.

9. تيار مسموح به عالي: يُسمح بالعمل في أقل من 1.3 مرة من التيار المقنن، حيث يوجد انحراف إيجابي للجهد والمكثف وتوافقي للتيار الزائد ليس أكثر من 1.43 مرة من التيار المقنن

10. مكون التفريغ: داخل سجل التفريغ، مكثف قطع الطاقة، من التفريغ 3 مونيتس الكهربائية، وبالتالي فإن الجهد يقلل إلى 50 فولت

11. المعيار: GB/T12747-2004، IEC60831-2002

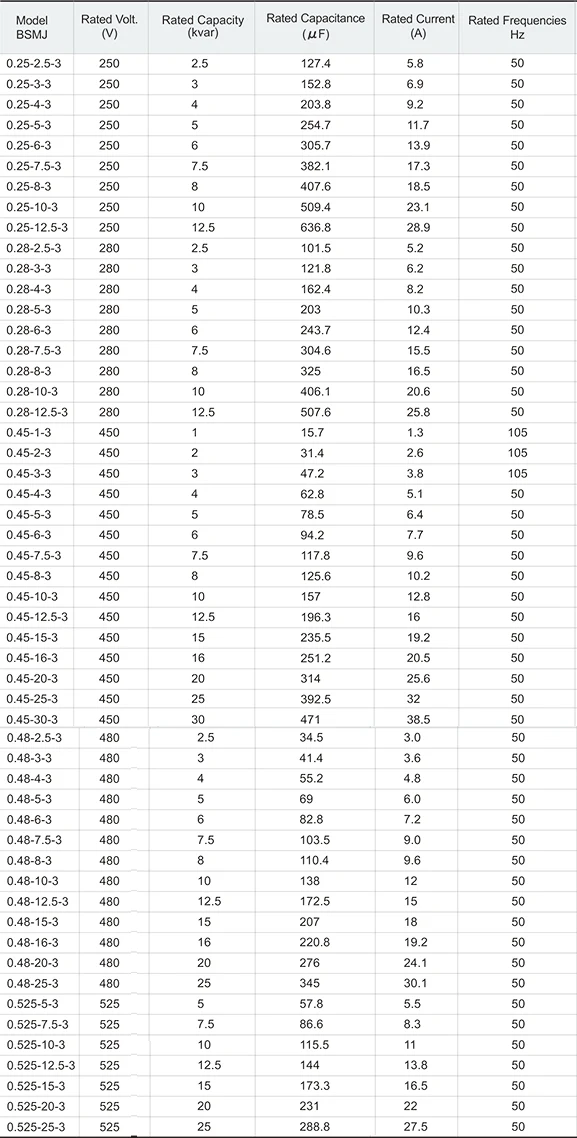

مواصفات المكثفات ثلاثية الطور

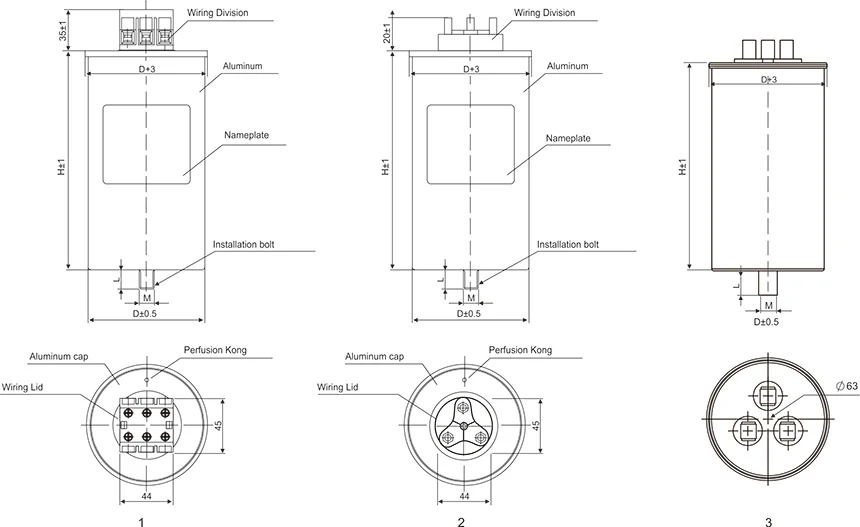

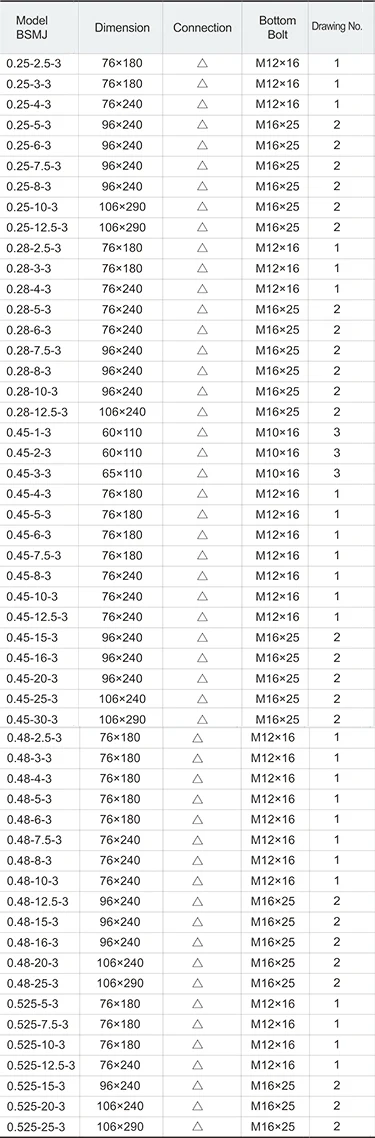

مخطط التثبيت والأبعاد
