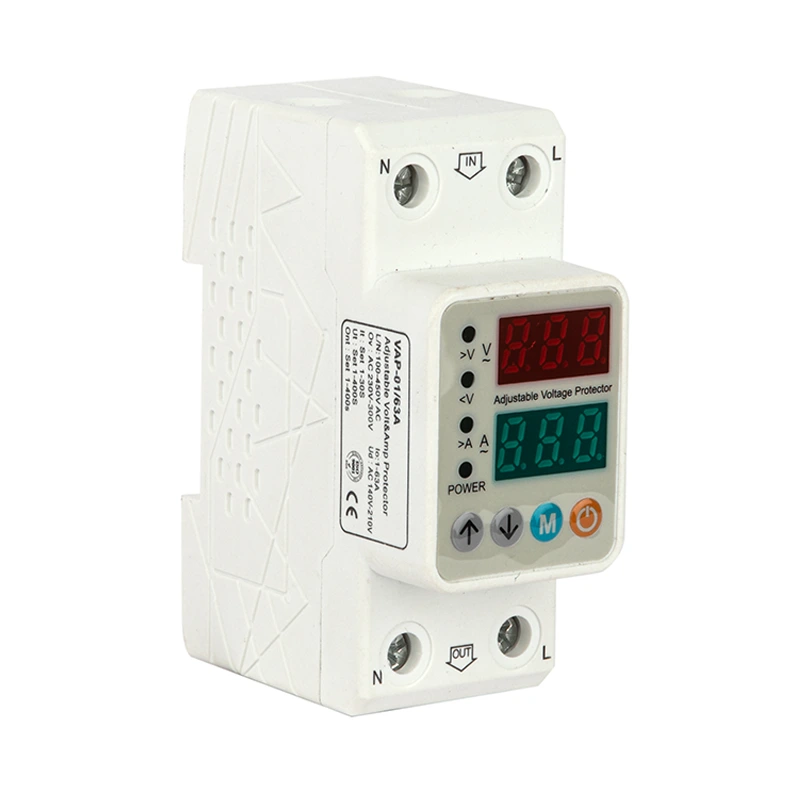

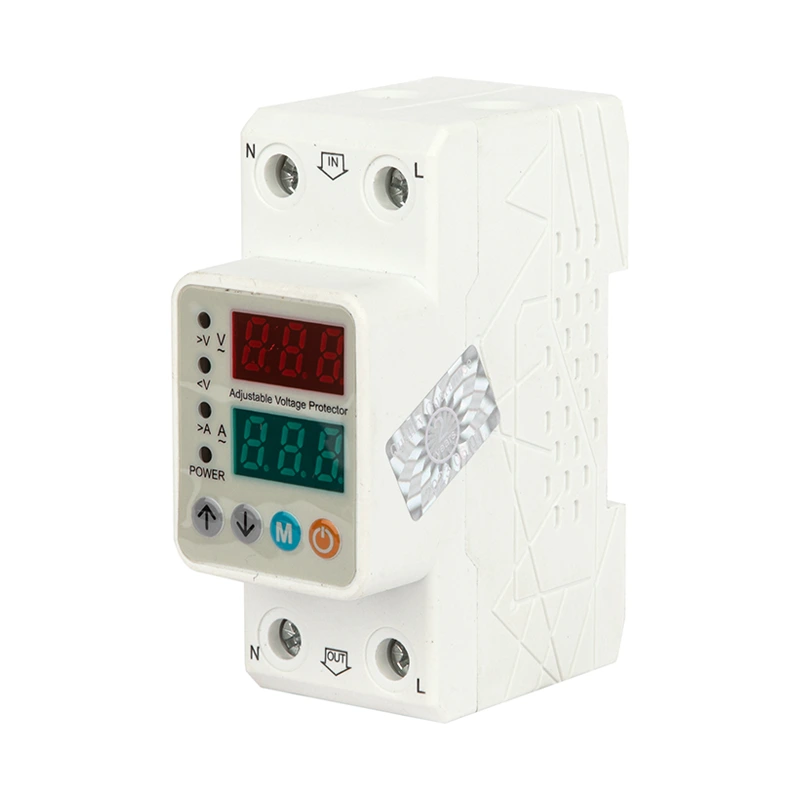

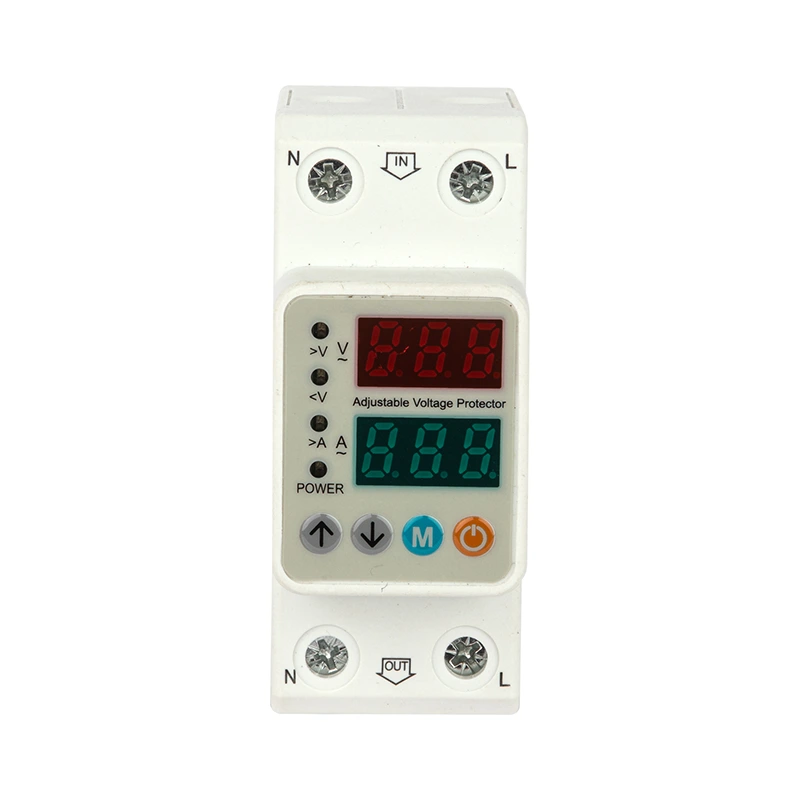

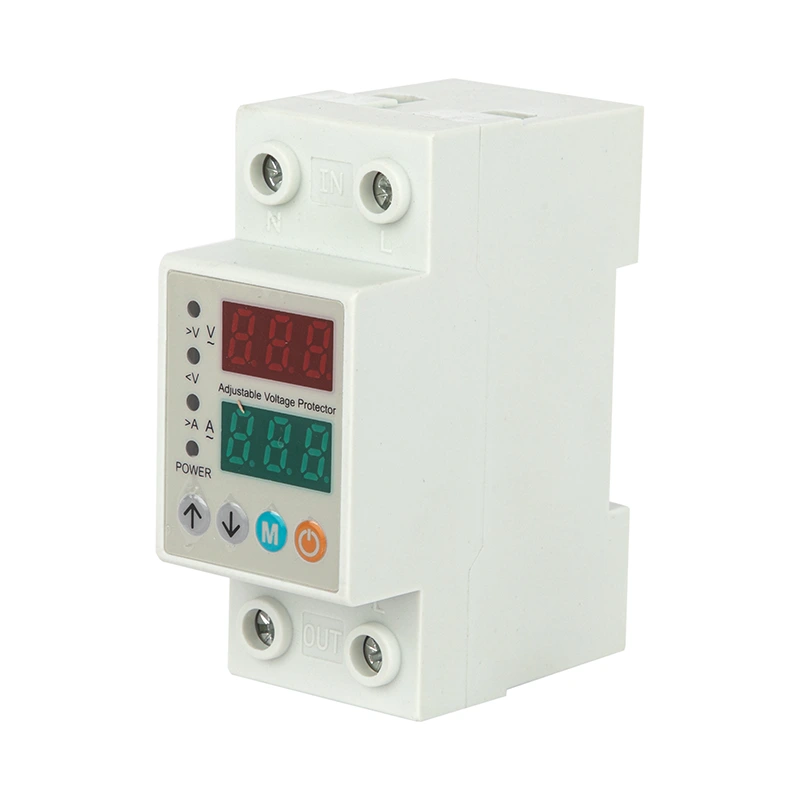

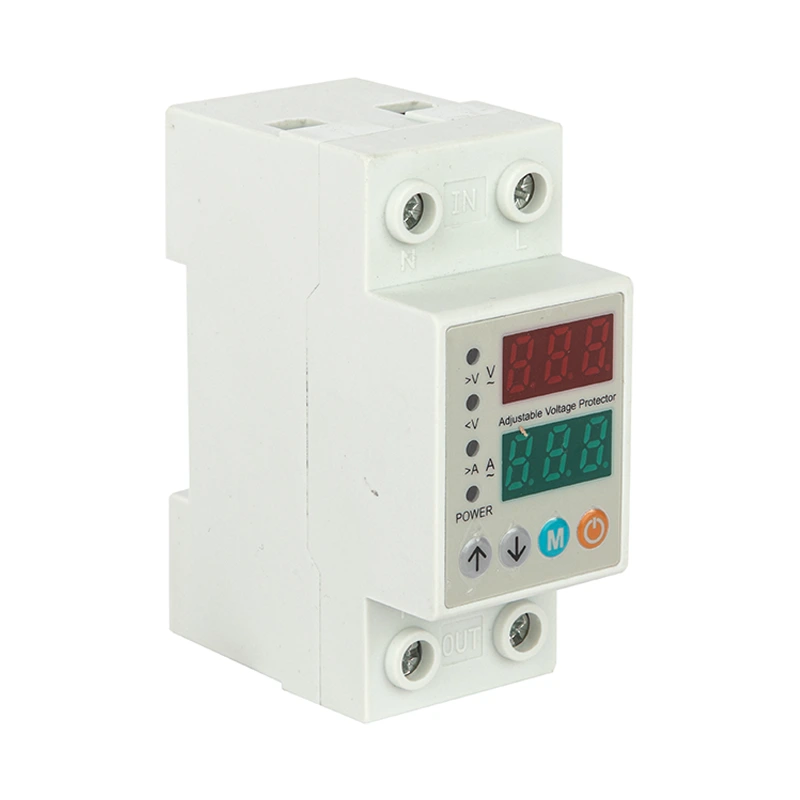

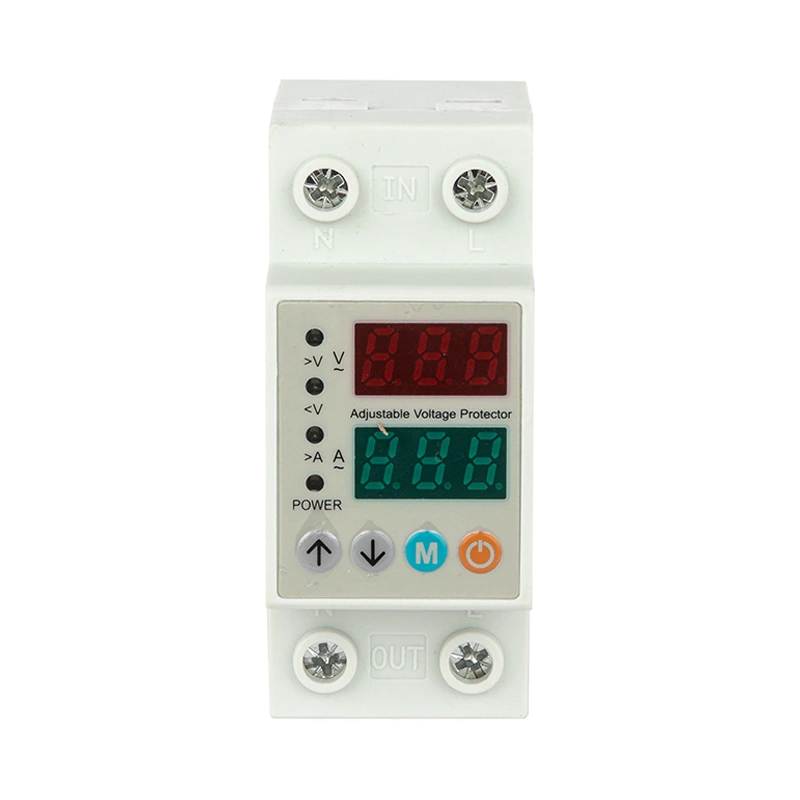

جهاز حماية الجهد

عرض جهاز حماية الجهد القابل للتعديل هو 36 مم. تيار التحكم مناسب جدًا للتثبيت في صندوق التوزيع. يتم تجميع لوحة دائرة التحكم بمكونات مستوردة. يتم إنتاج المنتج وفقًا للمعايير المعيارية، مع أداء وموثوقية ممتازين. يمكن أن تعمل بشكل طبيعي في ظل ظروف الجهد غير الطبيعي. عندما يتجاوز جهد التيار الكهربائي قيمة جهد الجهد الزائد الذي حدده الحامي أو يكون أقل من قيمة جهد الجهد المنخفض للحامي، يمكن للحامي قطع الدائرة بسرعة وبشكل موثوق لحماية سلامة الجهاز. عندما يعود جهد التيار الكهربائي إلى الوضع الطبيعي، يمكن للواقي أن يؤخر اتصال الطاقة تلقائيًا ويستعيد مصدر الطاقة. يتم تحقيق جميع الوظائف تلقائيًا دون التشغيل اليدوي. يمكن أن يشير مؤشر LED الموجود على اللوحة إلى حالة عمل الحامي. يشير الضوء الأخضر لضوء المؤشر إلى مصدر طاقة العمل. عندما ينطفئ الضوء الأحمر للمؤشر، يكون مصدر الطاقة طبيعيًا. عندما يكون الضوء الأحمر قيد التشغيل، تبدأ وظيفة الحماية في قطع مصدر الطاقة. يتميز واقي الجهد الزائد والجهد المنخفض الذي يتم إعادة ضبطه ذاتيًا بهيكل مدمج ومظهر جميل، ويتم تثبيته بسكة DIN مقاس 35 مم.

سمات

تعتمد دائرة التحكم الخاصة بحامي الجهد الزائد والجهد المنخفض لإعادة الضبط التلقائي معالجًا عالي السرعة واستهلاك طاقة منخفض للغاية باعتباره القلب، ومرحل الإغلاق المغناطيسي كدائرة رئيسية، وتصميم معياري معياري. عندما يكون هناك جهد زائد أو جهد منخفض في خط إمداد الطاقة، يمكن للحامي أن يقطع الدائرة بسرعة وأمان تحت صدمات الجهد العالي المستمرة لتجنب الحوادث الناجمة عن إرسال الجهد غير الطبيعي إلى الأجهزة الكهربائية الطرفية. عندما يعود الجهد إلى وضعه الطبيعي، سيقوم الحامي بتشغيل الدائرة تلقائيًا خلال فترة زمنية محددة لضمان عدم مراقبة الأجهزة الكهربائية الطرفية.

يتمتع الحامي بخاصية عمل الحد الزمني العكسي، ووقت العمل هو 0.1 ~ 30 ثانية.

نطاق حماية الجهد: 70 ~ 300 فولت.

تحمل الجهد النبضي: 4 كيلو فولت (بما يتماشى مع معايير السلامة للأجهزة الكهربائية من الدرجة الثالثة).

يحتوي الحامي على ثنائيات باعثة للضوء بلونين للإشارة إلى حالة العمل، أخضر - مؤشر الجهد العادي؛ الأحمر - مؤشر الجهد الزائد أو التأخير.

طريقة التثبيت: تركيب نوع السكك الحديدية 35 مم، تصميم وحدات المظهر.

سعة الأسلاك: 25 مم² وأقل من السلك المعزول.

الامتثال للمعيار: "كود تصميم المباني المدنية" JGJ-242 طبعة 2011

درجة الحرارة المحيطة: -5 درجة مئوية ~ 40 درجة مئوية؛

الارتفاع: لا يزيد عن 2000 متر؛

الرطوبة: عندما تكون درجة الحرارة القصوى لموقع التركيب 40 درجة مئوية، فإن الرطوبة النسبية للهواء لا تتجاوز 50%. يُسمح بالرطوبة النسبية الأعلى في درجات الحرارة المنخفضة، مثل 90% عند 20 درجة مئوية. ينبغي اتخاذ تدابير خاصة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.

المعلمات التقنية

مخطط اللوحة

مخطط الوظائف

مخطط الأسلاك والأبعاد (مم)
