تبديل التحول

I. النطاق المطبق

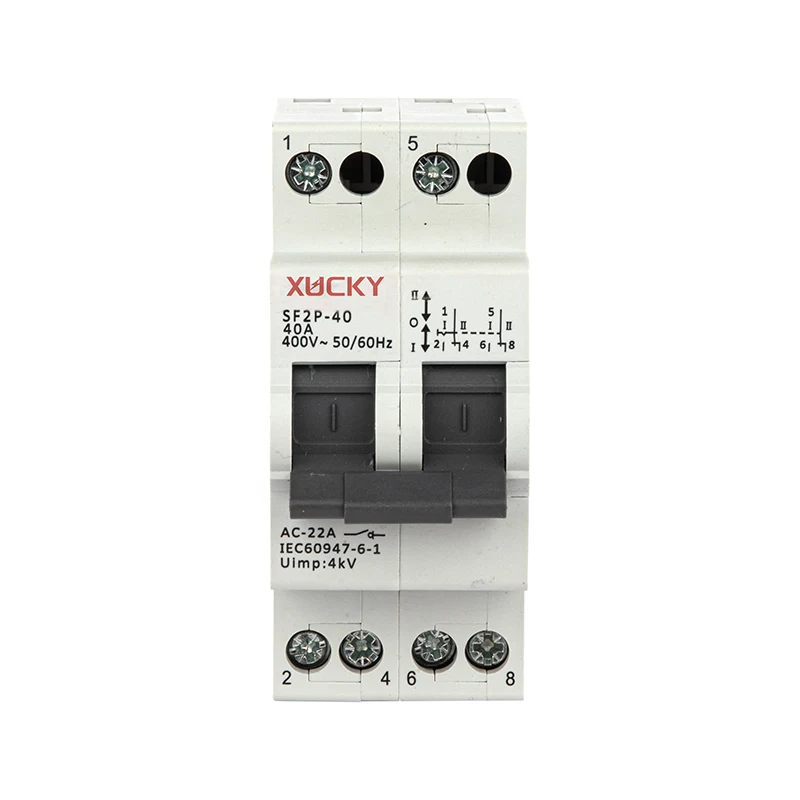

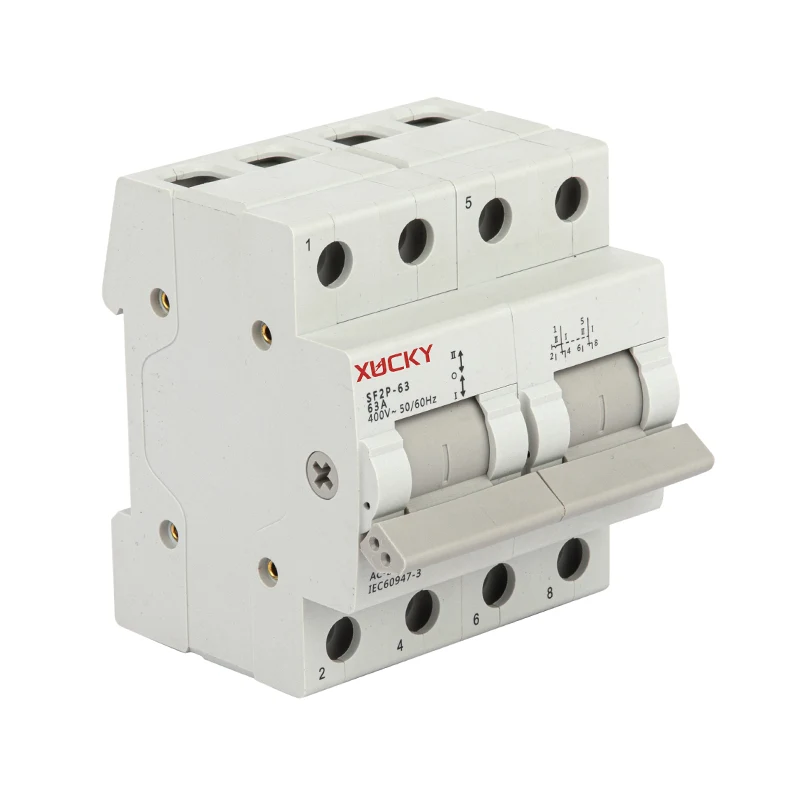

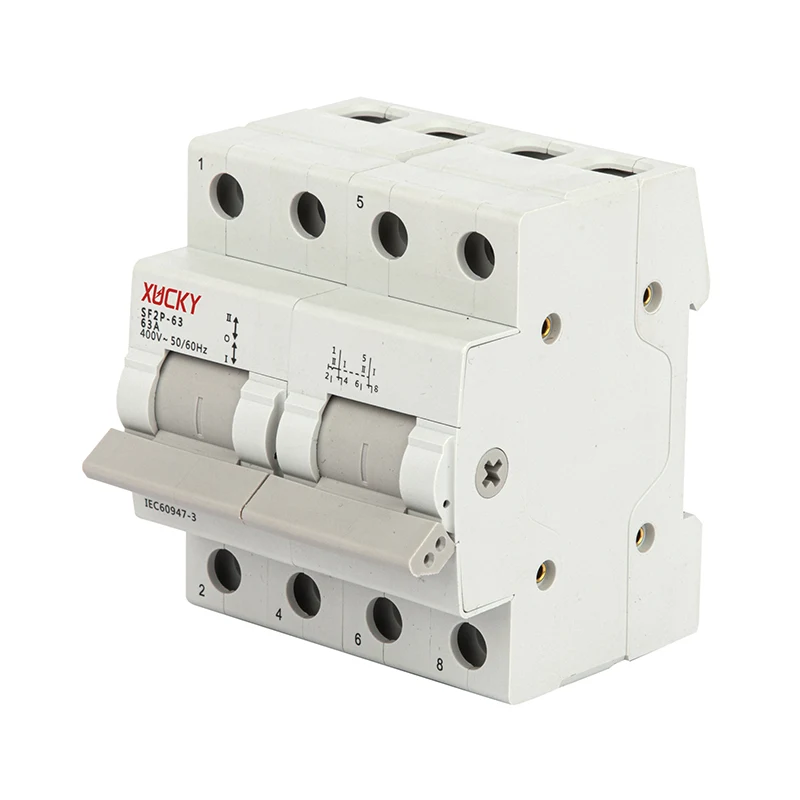

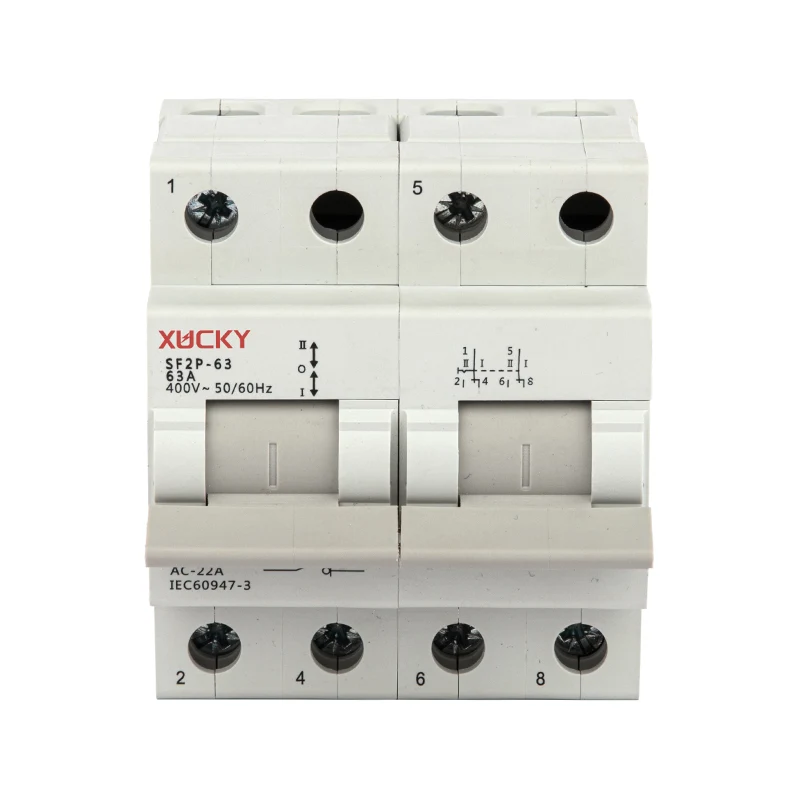

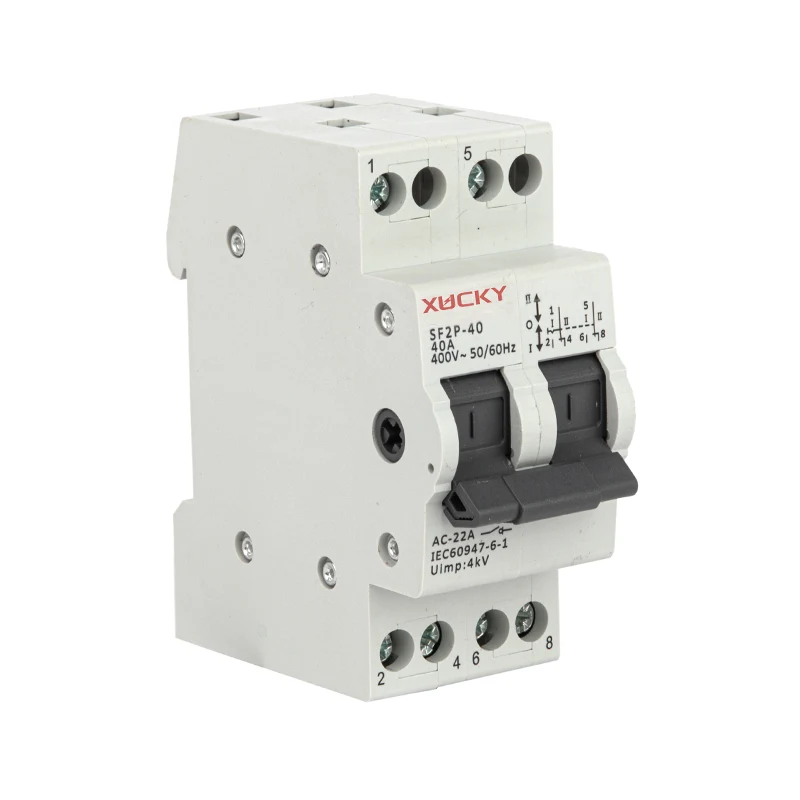

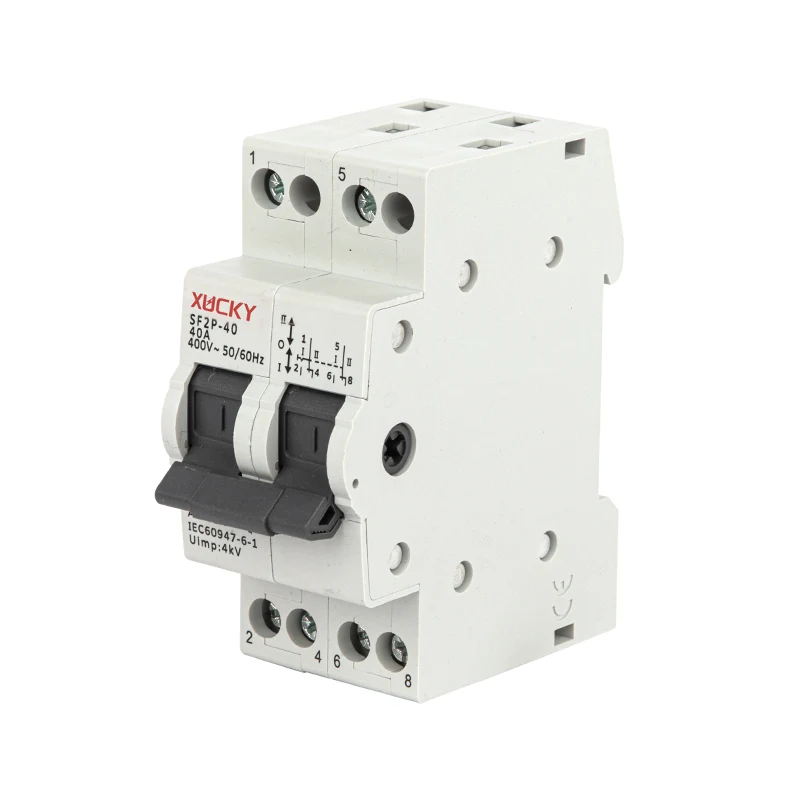

إن مفتاح التحويل الجزئي لتركيب DIN-rail من سلسلة SF هو نوع من أجهزة التبديل التي تنطبق على دائرة المقاومة والممانعة الهجينة مع تيار متردد 50 هرتز أو 60 هرتز، الجهد المقنن أقل من 230-400 فولت والتيار المقدر 16A-125A، مما يسمح بمصدرين للطاقة أو تحويل الحمل، مما يحقق وظائف تحويل الدائرة وفصل التبديل. يمكن استخدامه لتغيير مصدر الطاقة للمعدات الكهربائية، وتغيير التشغيل الإيجابي والعكسي للمحرك، وقياس حركة دائرة العودة وتغير طور التيار وما إلى ذلك. المنتج يتوافق مع المعيار IEC60947-3 و EN60947-3

ثانيا. ميزات المنتج

يحقق مفتاح التحويل الصغير لتثبيت DIN-rail تغيير نقاط O وl وI مباشرة باستخدام المقبض اليدوي. إن فتحة الدوران للمقبض الداخلي والموضع المنزلق للمغزل كلها مطلية بمادة تشحيم عالية الجودة لتقليل التآكل الميكانيكي. يعتمد الاتصال الديناميكي والثابت طريقة الاتصال المعقولة مع الموصلية الجيدة والاستقرار. إن هيكل تركيب الدليل المعياري والقياسي مناسب بشكل خاص لدائرة المطابقة لجهاز التجميع الطرفي.

المواصفات والميزة

■ مؤشر التشغيل والإيقاف

■ يتوافق مع المعيار IEC60947-3

■ يتوافق مقبض التشغيل/الإيقاف مع حالة جهات الاتصال

■ التثبيت والإزالة السريعة

III. المعلمات التقنية

رابعا. الأبعاد الشاملة والتثبيت

V. تعليمات التثبيت والاستخدام والملاحظات للانتباه

■ يجب تركيب مفتاح التحويل الجزئي لتركيب سكة DIN عموديًا، مع توصيل الطرف العلوي بمصدر الطاقة وإلغاء تنشيط الاتصال الديناميكي عند فصله وذلك لضمان سلامة الإنسان أثناء التشغيل اليدوي.

■ في العادة، لا ينبغي تشغيل مفتاح التغيير الدقيق لتركيب سكة DIN مع الحمل أثناء التشغيل وإيقاف التشغيل.

■ الطرف العلوي مخصص للخط الوارد والطرف السفلي للخط الصادر (محطة التحميل)، ولا يُسمح بالاتصال العكسي. إذا كان من الضروري قطع الطاقة عن الوضعين I وII، فعندما يتم دفع المقبض إلى الوضع O، فإن الوضعين I وII يتم إيقاف تشغيلهما جميعًا. إذا كان سيتم تنشيط الموضع II، فادفع المقبض لأعلى، ثم يتم توصيل جهة الاتصال الخاصة بالموضع II، ويتم فصل جهة الاتصال الخاصة بالموضع I؛ إذا كان سيتم تنشيط الموضع I، اسحب المقبض إلى الأسفل، فسيتم توصيل جهة الاتصال الخاصة بالموضع I، بينما يتم فصل جهة الاتصال الخاصة بالموضع II.

■ يتم تحقيق التحول ثلاثي المواضع للمنتج من خلال تشغيل الأجزاء الميكانيكية التي تعتمد على ضغط وتحرير الزنبرك الرئيسي. يحتاج المقبض إلى قوة تشغيل عالية ويظهر قوة قصور ذاتي كبيرة (منتج 63A-125A)، عادة، من الصعب تحقيق تغيير دقيق بيد واحدة، والتشغيل غير السليم سوف يسبب تغيير غير طبيعي للدائرة. أثناء الاستخدام، يوصى بتشغيل المنتج 63A-125A بكلتا اليدين أو باستخدام الملحقات التي يوفرها المصنع (مقبض التشغيل الممتد).

■ لا ينبغي استخدام مفتاح التبديل الجزئي لتركيب سكة DIN مع التيار الزائد أثناء التوصيل والفصل (يستخدم تحت الحمل الزائد)، ولا يتم قطعه وإيقافه مع تيار العمل العادي. لا تقم مطلقًا بدفع أو سحب المفتاح بقوة شديدة لتجنب أي حادث أو تقليل عمر الخدمة.

■ إذا تم وضع عدة مفاتيح تبديل في صندوق التوزيع المغلق في نفس الوقت، فقد تتراكم الحرارة في الصندوق، ونتيجة لذلك، سترتفع درجة الحرارة وسيصبح المفتاح ساخنًا للغاية. بعد فترة طويلة من الاستخدام، ستتعرض الأجزاء العازلة للمنتج للتلف وسينخفض ​​عمر خدمة المنتج. عندما تصل درجة الحرارة إلى أكثر من 40 درجة مئوية، يجب خفض مستوى المنتج. إذا كان عامل التخفيض هو 0.8. ثم يجب أن يكون الحد الأقصى لتيار العمل هو التيار المقنن مضروبًا في العامل 08 (على سبيل المثال: الحد الأقصى لتيار العمل 125Ax 0.8 = 100A).

■ مفتاح التغيير الجزئي لتركيب سكة DIN لا يحتوي على غرفة إطفاء قوسية. لا يجوز استخدامه لكسر تيار العطل. إذا لزم الأمر، يمكن للعميل اختيار مجموعة الصمامات المناسبة لتوفير حمولة كبيرة وقدرة كسر الدائرة القصيرة (يتم تحديد سعة كسر الخرسانة من خلال قدرة كسر المصهر المحدد). منطقة قسم سلك التوصيل للتغيير- يجب أن يتطابق المفتاح الزائد مع التيار المقنن وذلك لضمان الاستخدام العادي للمنتج. عزم دوران سلك المنتج: 1.2 نيوتن حصيرة 16-40 أمبير.

■ أثناء الاستخدام، يجب فحص أطراف توصيل المفتاح والأسلاك للتأكد من أنها مثبتة جيدًا بالمسامير. إذا تغيرت المحطات اللون،
