صندوق توزيع سلسلة BE

الغلاف ذو منحني مزدوج ومصمم بمظهر ندي وبسيط وأنيق.

المواصفات الفنية لصندوق التوزيع من سلسلة BE

سلسلة المنتجات: صندوق توزيع التركيب المدمج/صندوق توزيع التركيب السطحي

الطرق: 4 طريق، 7 طريق، 10 طريق، 12 طريق، 14 طريق، 16 طريق، 18 طريق، 20 طريق، 24 طريق (تركيب مدمج)، 28 طريق، 40 طريق

منتجات:

1. التركيب المضمن

أفضل الممارسات البيئية-A 104، أفضل الممارسات البيئية-A 107، أفضل الممارسات البيئية-A 110، أفضل الممارسات البيئية-A 112. أفضل الممارسات البيئية-A 114، أفضل الممارسات البيئية-A 116، أفضل الممارسات البيئية-A 118، أفضل الممارسات البيئية-A 120، أفضل الممارسات البيئية-A124، أفضل الممارسات البيئية-A228، أفضل الممارسات البيئية- A240

2. تركيب السطح

BEP-M 104، BEP-M 107، BEP-M 110، BEP-M 112، BEP-M 114، BEP-M116، BEP-M 118، BEP-M 120، BEP-M 228، BEP-M 240

مادة قاعدة الصندوق: لوح ملفوف على البارد عالي الجودة، مطلي بمسحوق إلكتروستاتيكي

أبعاد صندوق التثبيت المدمج في صف واحد (العرض * الارتفاع): (4 اتجاهات) 143 × 75 مم، (7一20 اتجاه) 192 × 75 مم، (24 اتجاه) 230 × 90 مم

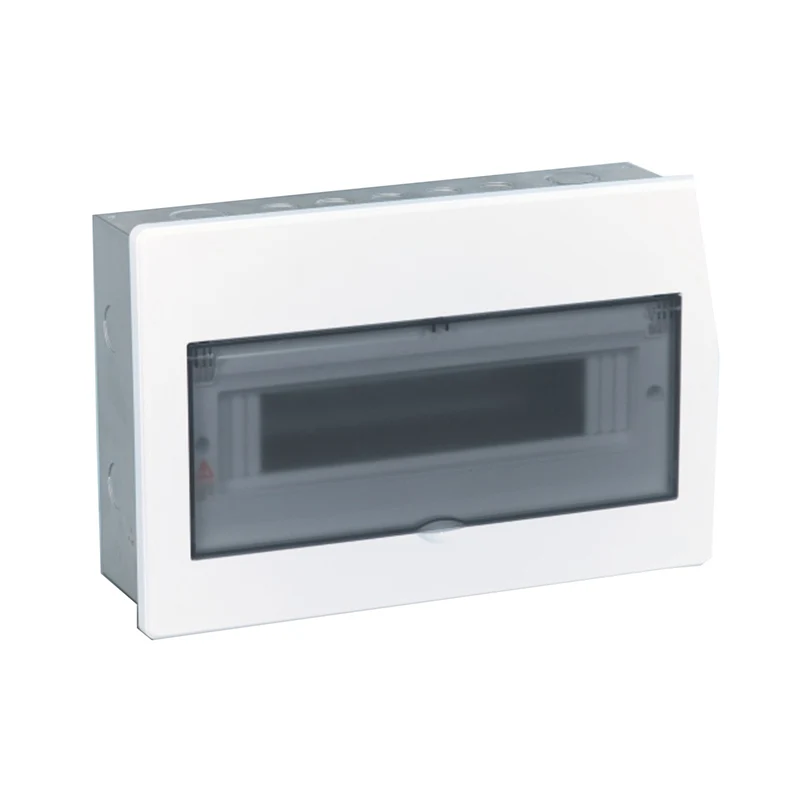

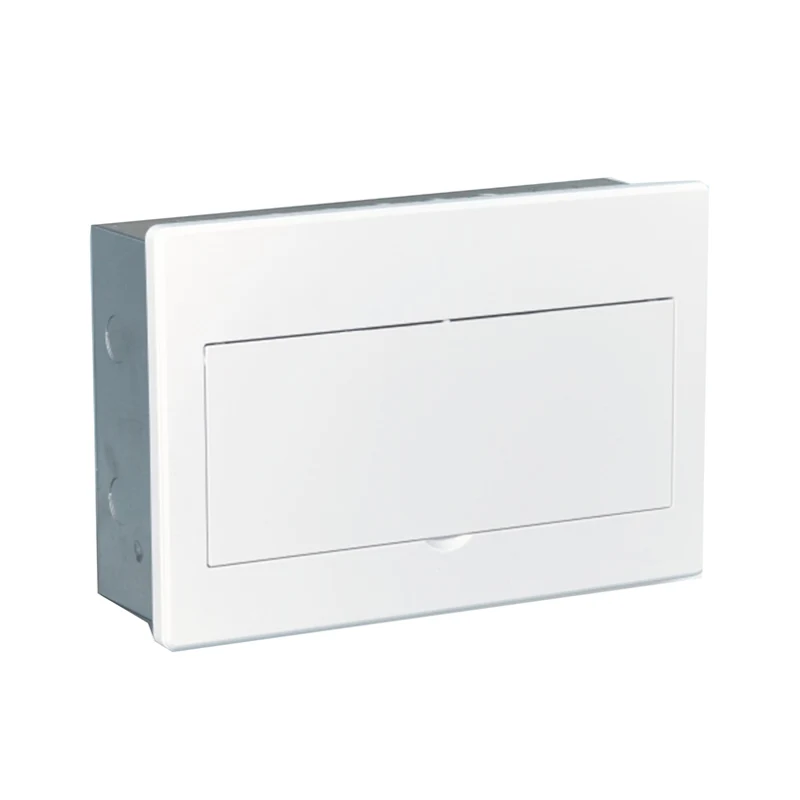

مادة الغطاء: ABS عالي الجودة لقاعدة الغطاء والباب الأبيض المتحرك، PC عالي الجودة للباب المتحرك الشفاف،

تركيب الغطاء: مثبت بمسمار

تركيب الصندوق: 1. التركيب المدمج؛ 2. تركيب السطح

حجم الطريق: 18 ملم (العرض القياسي)

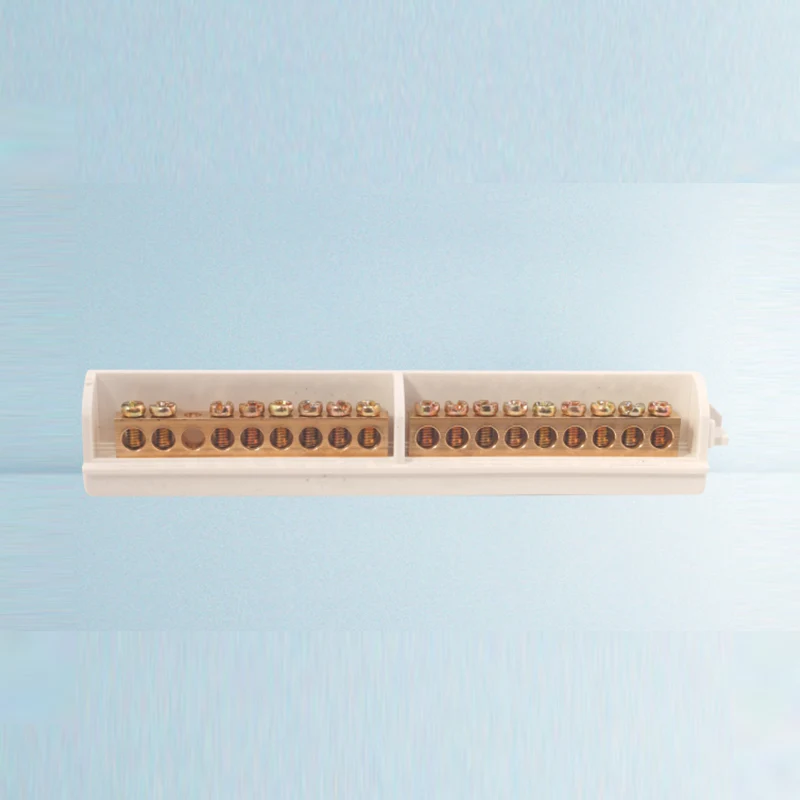

أبعاد المقطع العرضي الطرفي: ①4~20way 6 x 10mm؛ ②24 ~ 40 اتجاه 6.4 × 12 مم

الجهد الكهربي المقدر (فولت): ~AC400V( ±20%) 50~60 هرتز

التصنيف الحالي/ماكس. الإدخال الحالي: ①55A(4~20way) 6 × 10 مم؛ ②63A (24~40 اتجاه) 6.4 × 12 مم

معيار المنتج: GB17466.1-2008، GB17466.24-2008

حماية الدخول: IP40

معلومات التعبئة لصندوق توزيع سلسلة BE

سلسلة بي

غطاء	قاعدة الصندوق

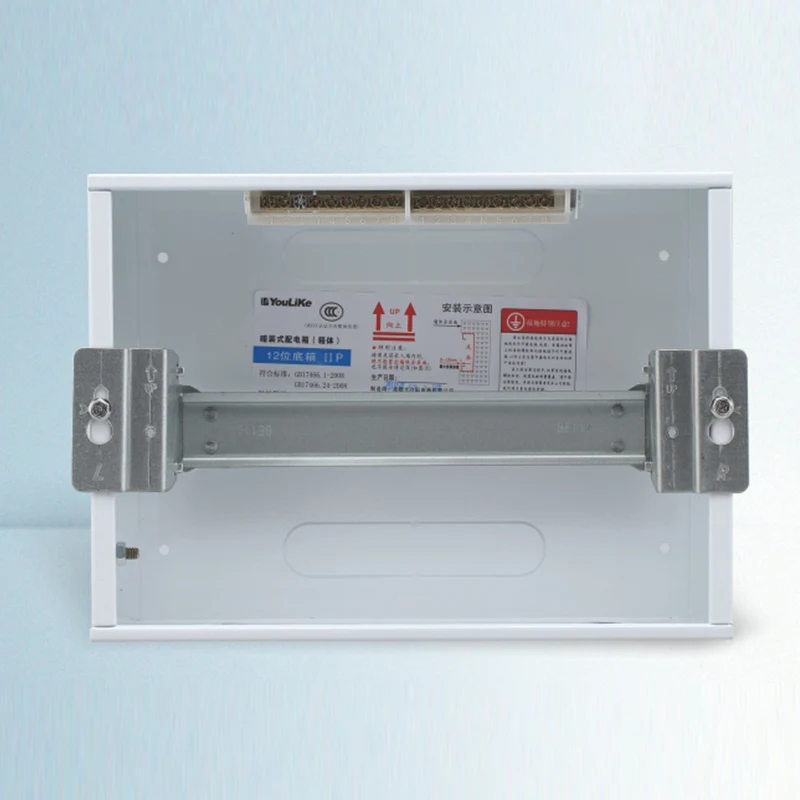

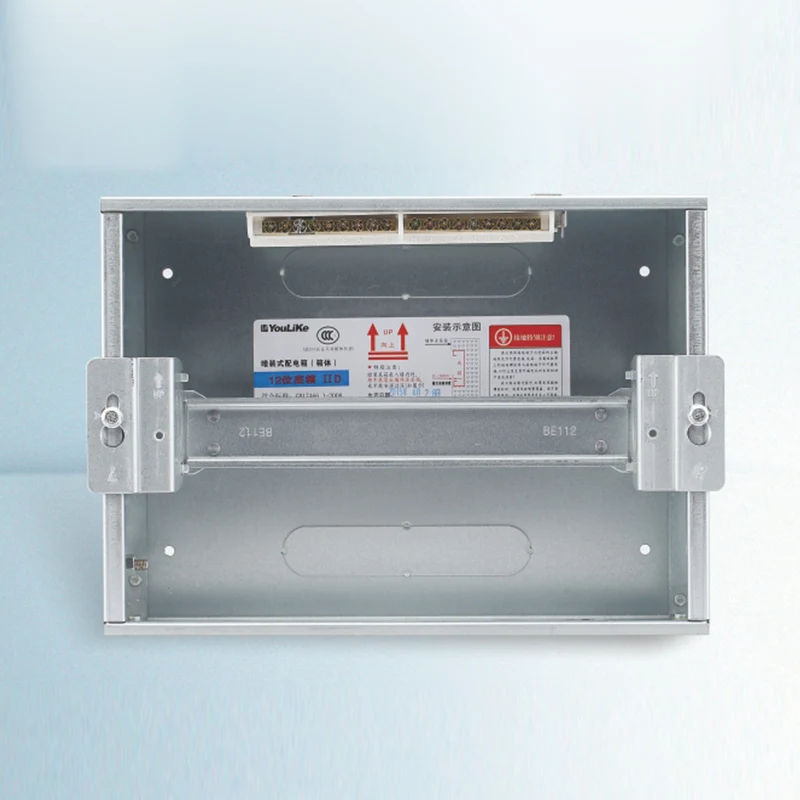

قاعدة صندوق التثبيت السطحي مصنوعة من لوح ملفوف على البارد عالي الجودة، بسمك 1.0 مم لصف واحد و1.2 مم لصفين. قاعدة صندوق التثبيت المضمنة مصنوعة من لوح ملفوف على البارد عالي الجودة، 0.8 مم لصف واحد و1.0 مم لصف واحد صفين. سطح اللوحة مطلي بمسحوق إلكتروستاتيكي ويتوافق التسامح تمامًا مع متطلبات التسامح PT.A في GB / t 708-2006.

طريقة المنتج (تركيب مضمن):

4 طريق، 7 طريق، 10 طريق، 12 طريق، 14 طريق، 16 طريق، 18 طريق، 20 طريق، 24 طريق، 28 طريق، 40 طريق.

طريقة المنتج (تركيب السطح):

4 طريق، 7 طريق، 10 طريق، 12 طريق، 14 طريق، 16 طريق، 18 طريق، 20 طريق، 24 طريق، 28 طريق، 40 طريق.
